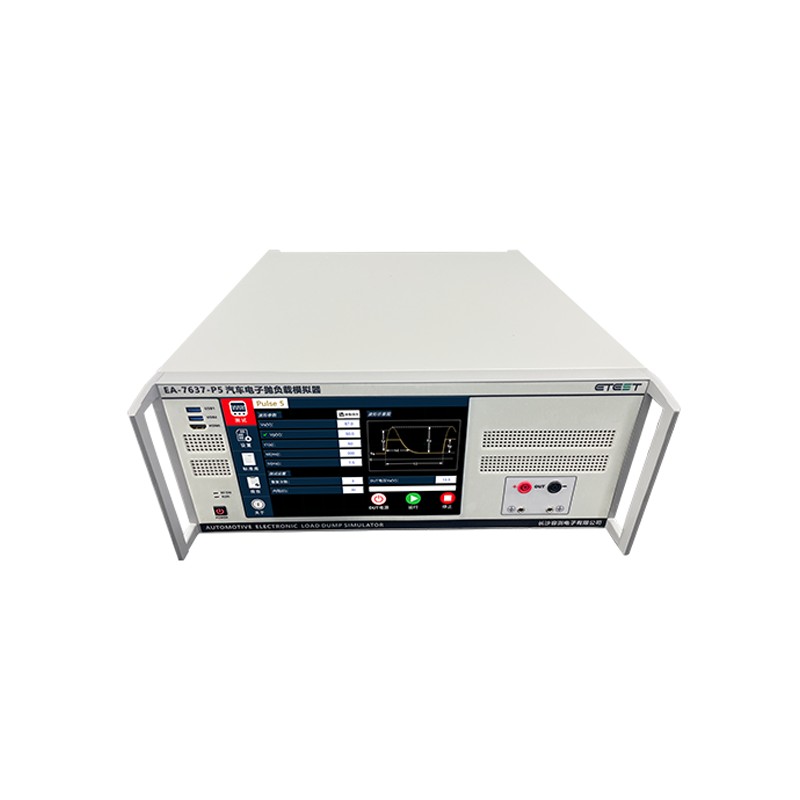

汽车电子抛负载发生器整体大小4U/19寸，内阻0.5Ω～40Ω可调，脉冲宽度40～9999ms可调，符合各整车厂标准要求。
产品特点
支持12V、24V系统
内阻0.5Ω～40Ω可调
脉冲宽度40ms～9999ms无极调节
P5a和P5b输出时，脉冲宽度完全一致
设备体积小巧，占用空间小
内置可调电源，支持单独使用
多种程控接口，支持远程控制
10.1寸智能化电容触控显示屏
应用领域
汽车零部件测试
符合标准
ISO7637-2、GB/T21437.2、JASO D001-94、SAE J1113-11、SAE J1455、其他车厂要求
技术参数
应用于汽车抛负载干扰测试 |
Pulse 5a | 适用于12V、24V系统 |
输出电压（Vs） | 10V～210V |
输出电压分辨率 | 0.1V |
输出电压精度 | ＜±5% |
源阻抗（Ri） | 0.5Ω～40Ω |
源内阻分辨率 | 0.1Ω |
上升时间（tr） | 1ms-10ms可调 |
上升时间分辨率 | 1ms |
脉冲宽度（td） | 40～9999ms可调节 |
脉冲宽度分辨率 | 1ms |
脉冲时间分辨率 | 1ms |
Pulse 5b | 适用于12V、24V系统 |
输出电压（Vs） | 10V～210V |
输出电压分辨率 | 0.1V |
抑制电压（Vp） | 5V～210V |
抑制电压分辨率 | 0.1V |
输出电压精度 | ＜±5% |
上升时间（tr） | 1ms～10ms可调 |
上升时间分辨率 | 1ms |
脉冲宽度（td） | 40～9999ms |
脉冲宽度分辨率 | 1ms |
脉冲间隔时间 | 10s～9999s可调（根据输出电压） |
脉冲次数 | 1～9999次 |
最大放电能量 | 600焦耳 |
DUT电压 | 80V Max |
DUT电流 | 根据用户需求32A、50A、100A、200A |
触发方式 | 支持信号触发 |
过流或者短路保护 | 支持 |
过热保护 | 支持 |
通用参数 |
接口 | 以太网、HDMI、USB、RS485 |
二次开发 | 支持以太网、RS485远程操控 |
接口功能 | 支持高清投屏、支持鼠标、键盘操控、其他 |
使用环境 | 温度：10℃～40℃，湿度：30%～70% |
工作电源 | AC：110～250V@50/60Hz |
外形尺寸 | 4U/19"，电源容量大于50A尺寸不同 |
重量 | 约15kg（50A） |
