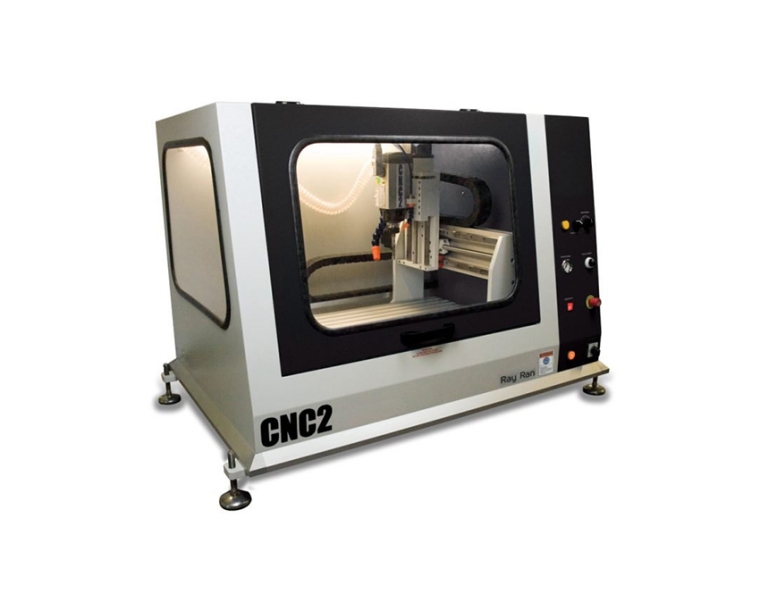

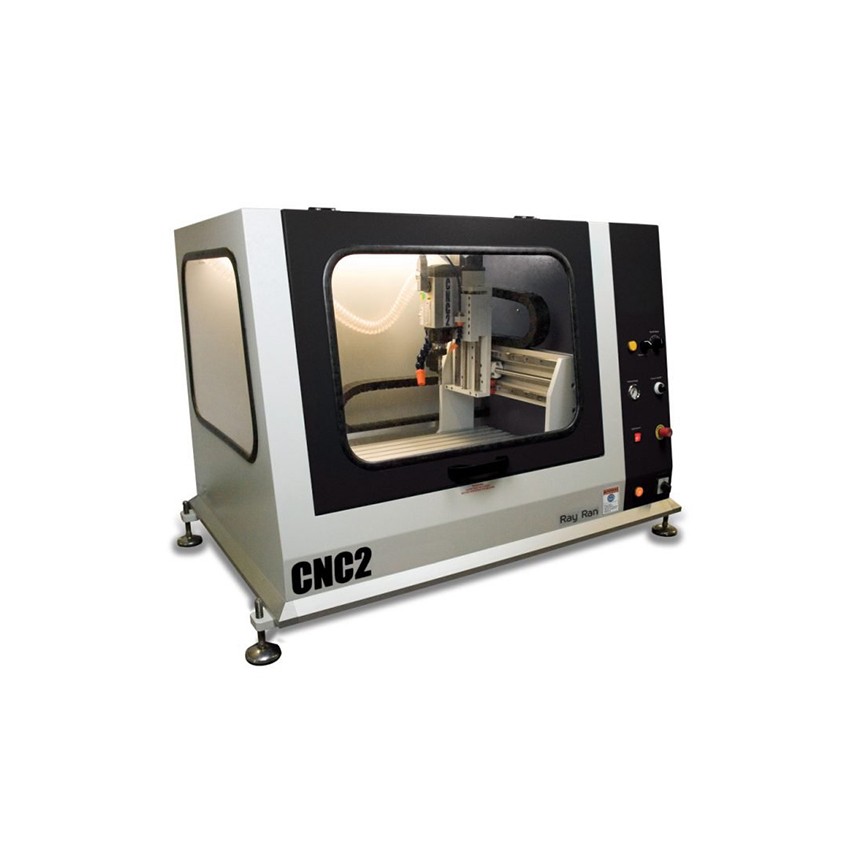

CNC2 样品数控铣床

由Ray-Ran设计和制造的CNC2是用于样品制备和3D快速成型的高精密台式3轴立式数控铣床。可切割高达100mm厚的硬质致密聚合物片材和层压板以及在天然气和水工业中使用的聚乙烯和聚丙烯管道，设立了新的行业标杆。 该机器的多功能性使其成为研发部门、实验室和大学的选择。

CNC2完全封闭以确保操作员安全，试台尺寸为910 × 480mm，并具有用于固定样品的卡槽。 X，Y和Z轴上的行进距离分别为600 × 300 × 175mm，并且每个滑轨均配有高质量的丝杠和线性导轨，以实现精确度和准确性。 通过驱动和控制每个轴，可实现高达2500mm/min的切削进给范围，以实现快速精确的铣削过程通过先进的步进电技术。 归位开关是每个轴的标准配置，因此每天可以轻松设置机床和程序坐标。

紧凑型，高扭矩的1.5Kw高速主轴，在2400rpm至24000rpm的可变速度范围内，当安装到工业标准er25夹头中时，铣刀直径可达16mm。主轴转速通过作为标准配置的控制面板转盘或可选的主轴 I/O 扩展板进行控制，使用Flashcut CNC操作软件可以**匹配设备运转。

可以在程序文件中设置主轴速度，并使用指定的程序代码选择主轴开/关功能。高质量的定制单槽硬质合金刀具可以确保在任何机加工样品上均具有出色的光洁度。

设备标配的夹具套件可以满足常规的样品制备和应用。对于更专业的工作，例如从工业聚乙烯管样品中加工厚的拉伸式样，可以通过Ray-Ran设计制造和提供定制的工件固定装置，以满足客户的要求。

空气冷却装置可以在进行管件样品制备和加工零件时降低切刀温度，并且设备还可以配置除尘装置。全封闭的机体具有内部照明和电气安全联锁装置，以确保在机柜门处于打开位置时的安全性。

Flashcut CNC操作软件随设备一起提供，该软件是专用于PC端的专用实时CNC程序。它可以轻松地与机器连接，并使用行业标准的数控G代码和字母地址进行编程。客户可以从Ray-Ran直接获取预编程的CNC程序，以用于任何形状或大小的测试样品或任何国际测试标准。

如果您需要比CNC2更大的设备，Ray-Ran可以设计，开发和制造定制的替代产品，以满足客户的个性化需求。请随时与我们联系，以便满足您各种不同的测试需求。

Flashcut CNC 实时操作软件

Flashcut CNC 是一个专用软件包，可提供高性能低成本的 CNC 结果，并作为标准配置与 Ray-Ran CNC1 或 CNC2 两种样品数控铣床型号一起提供。 Flashcut CNC 在机器和 PC 之间轻松集成，使用标准数字 G 代码和字母地址进行实时 CNC 控制。

FlashCut CNC 软件具有易于使用但功能强大的操作员控制面板，让您需要的所有机器控制都触手可及。它经过精心设计，可与基于 Windows 的 64 位和 32 位版本的操作系统无缝协作，而无需更改敏感的操作系统参数。它动态显示刀具路径，同时通过高速 USB 连接向 CNC 信号发生器发送实时运动命令，以在大多数 PC 或笔记本电脑上实现平稳、可靠、准确的运动。

该系统旨在接受行业标准的 G 和 M 代码，确保与**的专业计算机辅助设计和计算机辅助制造软件 (CAD/CAM) 完全兼容。

对于 Auto Cad 等计算机辅助设计软件的经验丰富的用户，可以使用 Flashcut CNC 的导入功能将简单的 2D 图纸作为 .DXF 文件导入软件。一旦配置了简单的设置参数，软件将生成一个简单的 G 代码程序来加工零件。如果您有 CAM，您的后处理器生成的软件程序也可以作为 .FGC 文件直接导入 Flashcut 软件，然后程序将在主控制面板的视口中生成刀具路径。

对于新手，Ray-Ran 还可以直接从 Ray-Ran 获得预先编写的 CNC 程序，用于任何形状或尺寸的测试样品，符合任何国际测试标准，无需经过 CAD/CAM 培训的操作员或熟练的 CNC 程序员。

最低电脑配置要求：

1 GHz 或更快的处理器

1 GB 内存

Windows XP、Vista 或 7 32 或 64 位

至少 1 个可用的 USB 端口

可选附件：

工装和夹具套件

管件夹具

单槽碳化钨铣刀

预写入CNC程序

除尘装置

主轴扩展板

自动工装切换系统&工具架

CAD/CAM软件

功能和优点

• 600 × 300 × 175mm XYZ轴 (近似)

• 910 × 480 mm 试台尺寸

• 高品质1.5KW 主轴

• 可变主轴转速2400 rpm 至 24000 rpm

• 高质量导轨和丝杠系统

• 位置归位开关

• 用于用户保护的全封闭式安全柜

• 内部照明

• 紧急停止按钮

• Flashcut CNC 软件

• 低成本CNC程序，

• 可用于任何国际测试标准

• 220-240V 1ph 50Hz

• 产品用户手册

• CE 声明证书

• 1 年保修

技术参数
