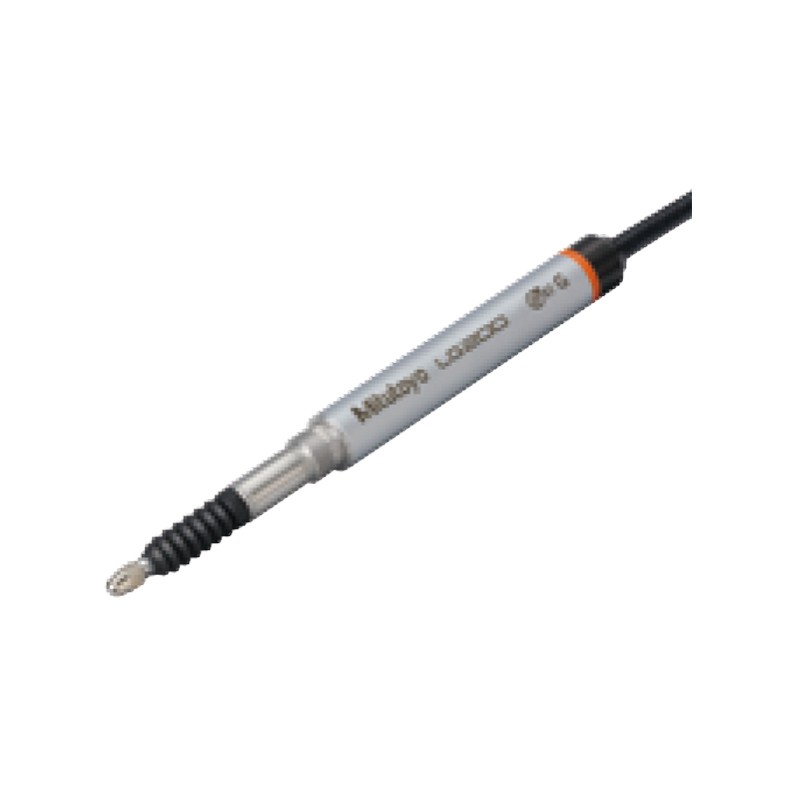

LG200系列 耐环境·细长型光栅式测微仪
沿袭了业绩良好的LG100系列的耐振、耐冲击性能，主体尺寸更小。截面积仅相当于
LG100-110型的1/5。
可联入生产线及测量室使用的高精度测微头。
能保证整个测量范围的重复性(2σ)和窄范围精度。
滑动耐久性达1亿次以上※1，采用高耐油性材料，实现保护等级IP67G。
※1 基于本公司试验的实际值。
可连接适合联入生产线或嵌入设备的小型计数器(EJ计数器)以及适合在测量室内使用的多功
能计数器(EH计数器)※2 。
※2 需使用转换头。
技术参数
| 货号 | 542-186 | 542-187 | 542-188 |
| 型号 | LG200-110 | LG200-0510 | LG200-0110 |
测量范围 | 10 mm |
分辨力 | 1 µm | 0.5 µm | 0.1 µm |
示值误差(20 ℃) | 1.5＋L/50 µm L=任意测量长度(mm) | 0.8＋L/50 µm L=任意测量长度(mm) |
窄范围精度 | 0.5 µm(任意20 µm的范围) |
重复性：2σ(20 ℃) | 0.3 µm |
测力 | 测杆朝下 | 0.8 N以下 |
测杆水平 | 0.75 N以下 |
测杆朝上 | 0.7 N以下 |
位置检测方式 | 光学式透射型直线栅尺 |
响应速度 | 1500 mm/s | 400 mm/s |
输出信号 | 90 °相位差，差动方波(符合RS-422) |
最小边缘间隔 | 500 ns(2MHz) | 250 ns(4MHz) |
输出信号间距 | 4 µm | 2 µm | 0.4 µm |
质量 | 约210 g |
测头 | 硬质合金球形测头ø3mm(固定螺钉：M2.5(P＝0.45)×5) 标准测头No.901312 |
装夹套筒直径 | ø8 mm |
轴承类型 | 线性滚珠轴承 |
输出电缆长度 | 约2.5 m(从测微仪主体直接延伸出，到输出连接器) |
连接器 | 使用插头：HR10A-10P-10P(HIROSE)，兼容插座：HR10A-10R-10S(HIROSE)， 兼容连接器：HR10A-10J-10S(HIROSE) |
使用温度(湿度)范围 | 0～50 ℃(20～80%RH、无凝结) |
储存温度(湿度)范围 | －10～60 ℃(20～80%RH、无凝结) |
标准附件 | 测头更换用扳手：No.538610 |
