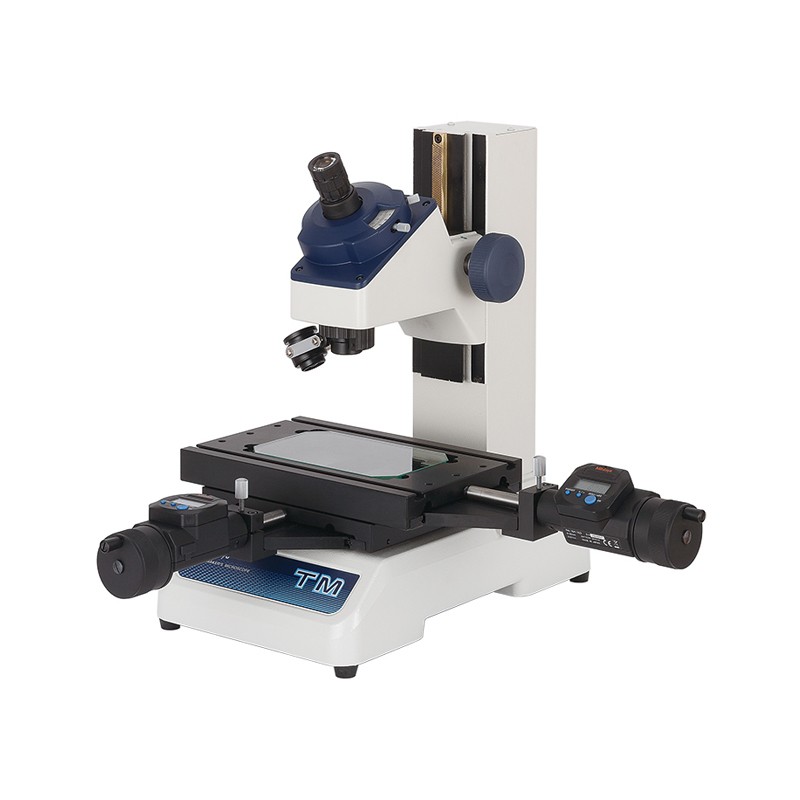

TM-500系列 TM工具显微镜
小巧的TM工具显微镜可安放在任何位置。
配有新设计的LED照明，可以进行清晰观察测量，并具有颜色再现性。
设置可选的LED环形照明，可以进行丰富的观察测量。
虽然外形小巧，但最大可完成115mm的测量高度。
安装可选的数显测微头（MHD-50MB），可以进行更容易的数显测量。
目镜座内置游标尺（角度尺）能进行角度测量。
使用可选的物镜/目镜，总放大率可在20-200X范围内变化。
产品型号
型号 | 工作台测量范围（mm） | 工作台尺寸（mm） | 本体质量(kg) |
TM-505B | 50x50 | 96x96 | 14 |
| TM-1005B | 100x50 | 154x96 | 15 |
技术参数
型号 | TM-505B | TM-1005B |
货号 | 176-818*1 | 176-819*1 |
镜筒 | 单目目镜(俯角：30º) |
观察成像 | 正立正像 |
角度尺 | 最小分度：1º，最小读数: 6'，旋转角度：360º，零点位置可调 |
目镜 | 15X (标配) (视场数: 13), 选件: 10X, 20X |
物镜 | 2X (标配), 选件: 5X, 10X |
对焦部分 | 工件最大高度 | 115mm | 107mm |
对焦方法 | 手动(粗进给) |
照明装置 | 透射照明 | 无级亮度调节，白色LED光源，带绿色滤光片 |
反射照明 | 倾斜单光源型，无级亮度调节，白色LED照明 |
工作台 | 测量范围 | 50×50mm | 100×50mm 与50mm陶瓷量块组合使用 |
工作台台面尺寸 | 152×152mm | 240×152mm |
载物玻璃有效尺寸 | 96×96mm | 154×96mm |
载物玻璃台最大承重 | 5kg |
检出装置 | 测微头*2 |
分辨力 | 取决于测微头规格*2 (MHD-50MB: 0.001mm) |
测微头行程范围 | MHD-50MB: 50mm |
电源 | AC100 - 240V |
50/60Hz 最大功耗: 4.2W |
主机质量 | 14kg | 15kg |
