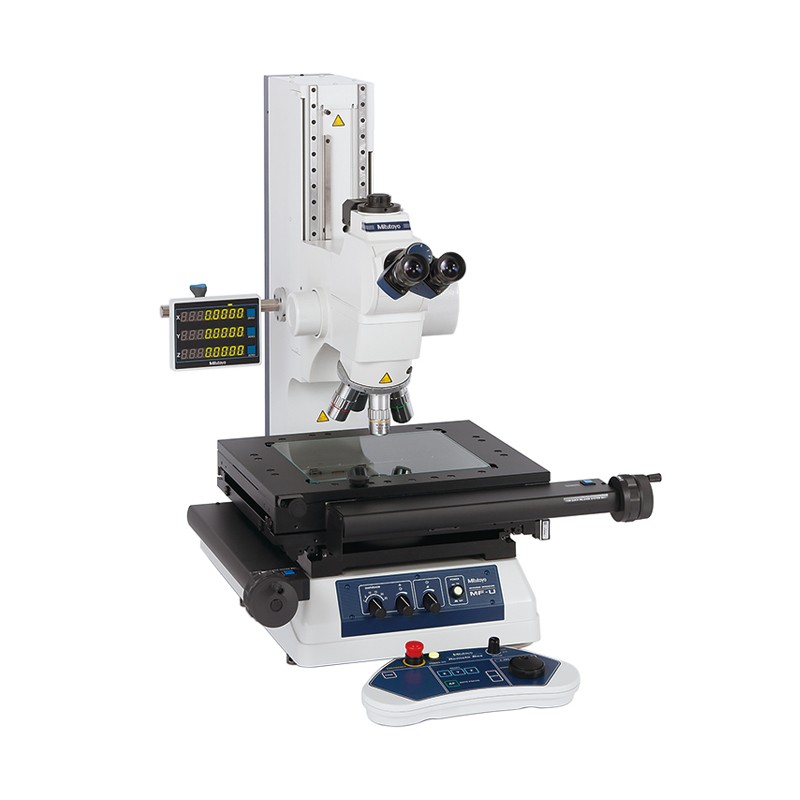

MF-UJ/UK系列 Z轴电动型 通用测量显微镜
MF-UJ/UK系列将金相显微镜和测量显微镜的功能相结合，提供了高分辨力观察和高精度测量方案。
测量精度在三丰同类设备中最高（符合JIS B 7153标准）。
可以根据用途选择长寿命的LED灯泡或发挥高倍率威力的卤素灯泡。
使用了高NA长工作距离物镜，在确保长工作距离的操作便捷性，同时可进行清晰的观察。
Z轴电动型：
即使是凹凸不平的工件，也无需进行繁琐的对焦调整，操作员可以轻松进行测量。
Vision Unit（选件）能使影像自动对焦。
产品型号
型号 | 工件最大高度(mm) | 主机尺寸(mm) | 类型 |
MF-UJ2017D | 220 | 642x892x782 | 明视场 |
MF-UJ3017D | 220 | 692x892x782 | 明视场 |
MF-UJ4020D | 220 | 756x892x782 | 明视场 |
MF-UK2017D | 220 | 642x892x782 | 明暗视场 |
MF-UK3017D | 220 | 692x892x782 | 明暗视场 |
MF-UK4020D | 220 | 756x892x782 | 明暗视场 |
技术参数
主机 | 1010 | 2010 | 2017 | 3017 | 4020 |
明視野仕様 | 3轴(X・Y・Z) | - | - | MF-UJ2017D | MF-UJ3017D | MF-UJ4020D |
176-894DC | 176-895DC | 176-896DC |
明暗視野仕様 | 3轴(X・Y・Z) | - | - | MF-UK2017D | MF-UK3017D | MF-UK4020D |
176-897DC | 176-898DC | 176-899DC |
Z轴 | 进给方式 | - | - | 電動(进给速度最大: 20mm/s)、下限设定(防止与工作碰撞) |
最大工件高度 | - | - | 220mm |
尺寸 (W×D×H) | 主机 | - | - | 642×892×782mm | 692×892×782mm | 756×892×782mm |
控制装置 | - | - | 355×364×106.5mm |
用于照明装置控制装置 | - | - | 114×360×96mm |
输出 | - | - | RS-232C输出、用于影像单元USB输出 |
重量 | - | | 约160kg | 约170kg | 约175kg |
最大能耗*2 | - | - | LED规格: 285W、卤素照明装置: 420W(垂直落射12V、100W)・470W (垂直落射15V、150W) AC电源输入接口: 100-240V |
