平行平晶/平面平晶157型/158型
产品介绍

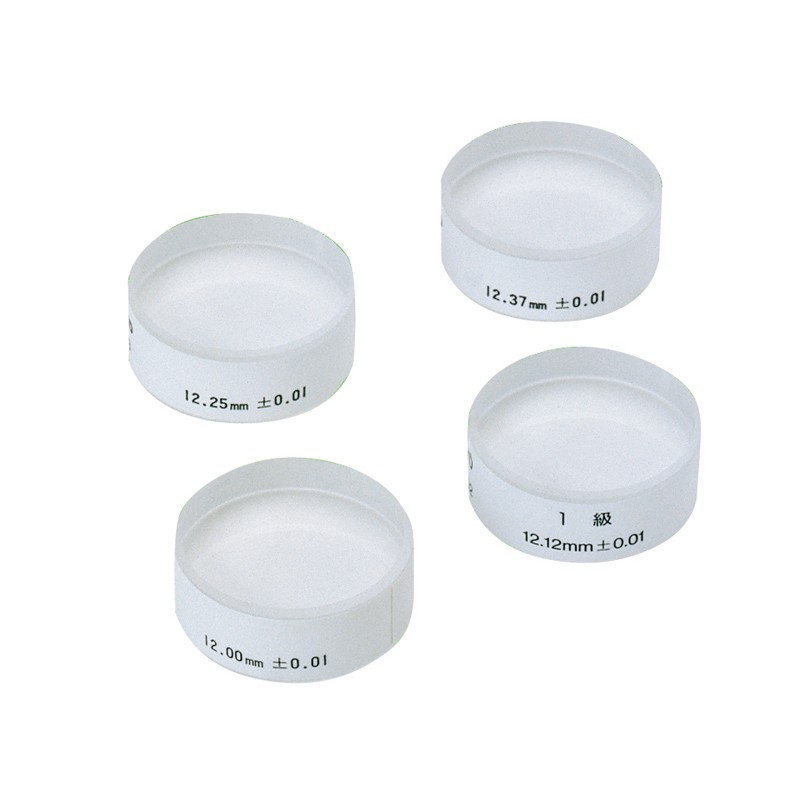

157系列/158系列 平行平晶/平面平晶 用于对千分尺测量面的平行度和平面度进行检测。洋细信息参见B-69页“精密测量仪·量具小知识” 每组包括4种尺寸，以便于测量千分尺测微螺杆各角度位置的平行度。 技术参数 货号 | 型号 | 千分尺检测范围(mm) | 套装内平行平晶种类(mm) | 直径 (mm) | 平面度 (µm) | 平行度 (µm) | 备注 (mm) | 157-903 | OP-25 | 0 - 25 | 12.00, 12.12, 12.25, 12.37 | ø30 | 0.1 | 0.2 | 用于25 | 157-904 | OP-50 | 25 - 50 | 25.00, 25.12, 25.25, 25.37 | 用于50 |
厚度(mm) | 货号 | 12.00 | 157-101 | 12.12 | 157-102 | 12.25 | 157-103 | 12.37 | 157-104 |
厚度(mm) | 货号 | 25.00 | 157-105 | 25.12 | 157-106 | 25.25 | 157-107 | 25.37 | 157-108 |
货号 | 型号 | 厚度 (mm) | 直径(mm) | 平面度(µm) | 158-117 | OF-45B | 12 | ø45 | 0.2 | 158-118 | OF-45A | ø45 | 0.1 | 158-119 | OF-60B | 15 | ø60 | 0.2 | 158-120 | OF-60A | ø60 | 0.1 |
| |
日本三丰Mitutoyo公司
