量块比较仪GBCD-100A 565型-自动双头比较仪

型号:

GBCD-100A

产品介绍

功能特点

●GBCD-100A测量矩形量块尺寸范围0.5mm-100mm，能够自动进行被检测量块和标准量块的比较。

●由于使用了上下测头之间的差异测量(双头系统)，补偿结果不受薄量块弯曲的影响。

●测量配置：与标准量块进行一个周期的自动比较测量。

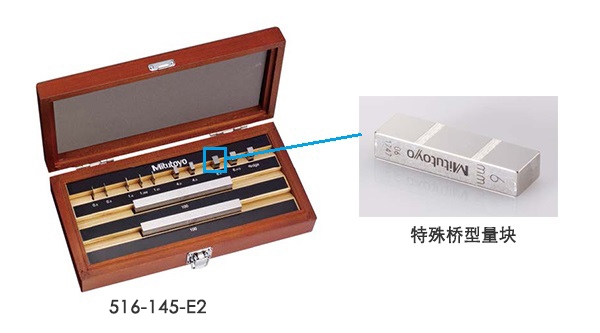

●用于量块比较仪校准的量块套装(选件)

标准型 516-145-E2


主要技术参数

型号	GBCD-100A
测量范围	0.5-100 mm
分辨力	0.01µm
窄范围精度(20ºC)	±(0.03+0.3L/1000)µm* L = 量块长度(mm)
传感器参数	测量装置	测力	测头
上部传感器	Mu-Checker	1N	半径20mm 硬质合金测头
底部传感器	Mu-Checker	0.6N(60gf)	半径5mm 硬质合金测头
运行环境	温度: 20ºC ±1ºC；湿度: 58%RH ±15%RH (温度变化小，避免冷热空气直吹)
