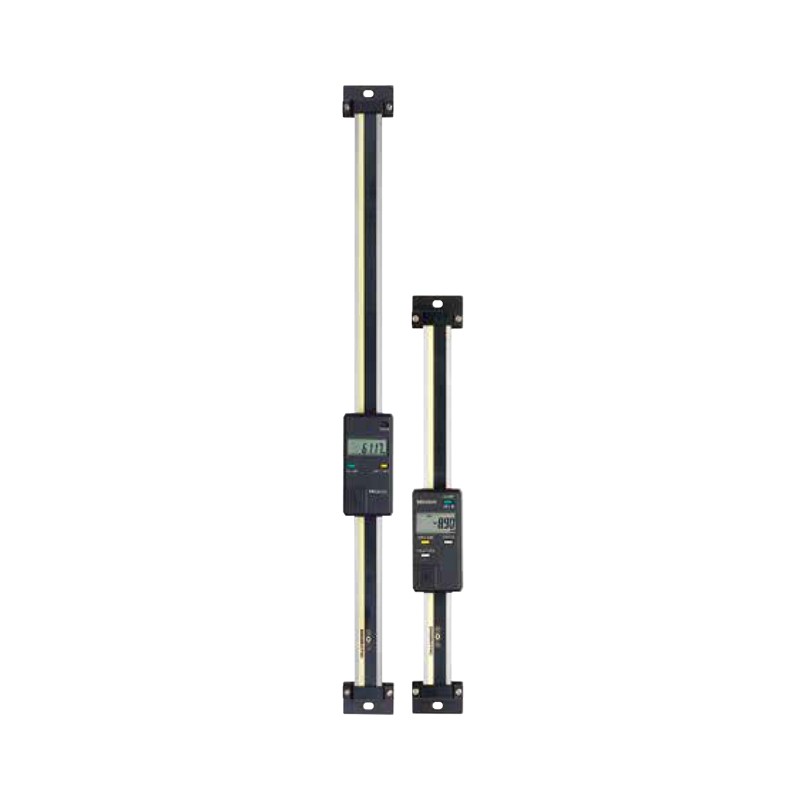

SD系列 ABSOLUTE 数显标尺
SD系列便于在夹具、工具及小型机床上安装，能准确定位。
内置ABSOLUTE标尺，无需在每次启动时对ABS点进行置零。
此外，由于不会产生超速误差，可靠性得以提高。
根据标尺安装的方向，选择水平或竖直显示。
提高了显示器的防尘性和耐环境性。SD-G系列达到IP66防尘/水等级。
电池使用寿命长，易于维护。EC计数器作为外部显示装置。
配有传输测量数据的输出端口。允许配置在统计过程控制系统和测量系统中。
技术参数
型号 | 测量范围 (mm) | 尺寸(mm) | 显示屏背面螺钉深度 | 质量(g) |
L1 | L2 | t | G | H |
SD-G | 100 | 209 | 185 | — | — | — | 不大于2mm | 390 |
150 | 259 | 235 | — | — | — | 410 |
200 | 311 | 287 | — | — | — | 430 |
SD-AX | 100 | 209 | 185 | — | — | — | 235 |
150 | 259 | 235 | — | — | — | 255 |
200 | 311 | 287 | — | — | — | 275 |
SD-30D | 300 | 444 | 420 | — | — | — | 370 |
SD-E SD-F | 100 | 244 | 220 | — | — | — | 250 |
150 | 294 | 270 | — | — | — | 280 |
200 | 344 | 320 | — | — | — | 310 |
300 | 444 | 420 | — | — | — | 370 |
450 | 594 | 570 | 6 | 23.2 | 14.6 | 不大于3mm | 760 |
600 | 774 | 750 | 900 |
800 | 974 | 950 | 10 | 27.2 | 18.6 | 1710 |
1000 | 1174 | 1150 | 2040 |
SDV-D | 100 | 244 | 220 | — | — | — | 不大于2mm | 250 |
150 | 294 | 270 | — | — | — | 280 |
200 | 344 | 320 | — | — | — | 310 |
300 | 444 | 420 | — | — | — | 370 |
SDV-E SDV-F | 100 | 244 | 220 | — | — | — | 250 |
150 | 294 | 270 | — | — | — | 280 |
200 | 344 | 320 | — | — | — | 310 |
300 | 444 | 420 | — | — | — | 370 |
450 | 594 | 570 | 6 | 23.2 | 14.6 | 不大于3mm | 760 |
600 | 774 | 750 | 900 |
800 | 974 | 950 | 10 | 27.2 | 18.6 | 1710 |
1000 | 1174 | 1150 | 2040 |
类型 | 货号 | 型号 | 测量范围 (mm) | 分辨力 (mm) | 精度 (mm) | 重复性 (mm) | 响应速度 | 电池寿命 |
水平单功能型 (防水型) | 572-600 | SD-10G | 100 | 0.01 | 0.03 | 0.01 | 无限制 | 约13,000小时 |
572-601 | |
