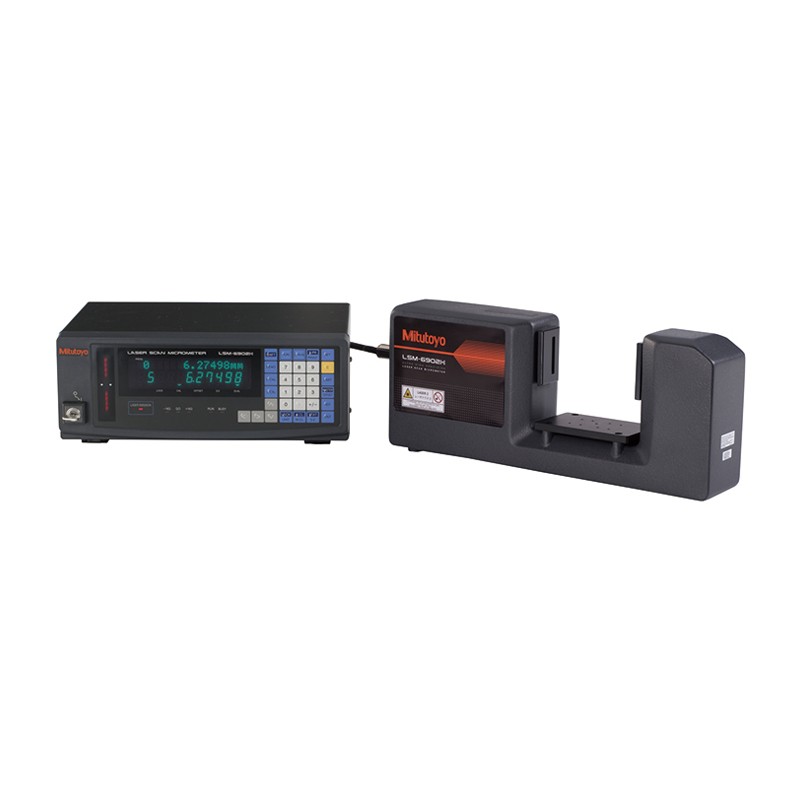

LSM-6902H 高精度非接触测量装置
高精度型激光测径仪LSM-6902H 采用超精密扫描电机，可实现高测量精度，是精密或移动工件的理想选择。
25mm级的激光测径仪中体现了优越的重复性。
采用超精密扫描电机可实现更高的测量精度。
在整个测量范围内保证±0.5μm的线性度，在窄范围内保证±（0.3+0.1 D）μm的更高精度。
适用于测量针规、塞规的外径测量。
技术参数
测量装置
测量范围
0.1一25mm
分辨力
0.01 ～ 10um(可以设置)
重复精度*1
全范围
± 0.045μm［ø25mm］
中范围
±0.03μm［ø10mm］
直线度*2 (20°C)
宽范围
±0.5μm
窄范围
±(0.3+0.1ΔD) μm *5
定位误差*3
测量范围*4
±1.5×25mm
扫描速度
1600次/秒
激光波长
650nm(可见光)
激光扫描速度
112m/s
运行环境
温度
0～ 40°C
湿度
35 ～ 85%RH(无冷凝)
显示装置
主显示
16位加11位数字荧光管显示，LED信息引导
分段指定量
1-7(1-3,透明)或1-255边缘
平均次数
算术平均值2-2048/移动平均值32-2048回
G0/4NG判断二 选择
"基准+公差""下限公差+上限公差"或"7类多限制公差带"
测量方式
待机状态,单次测量,连续测量
统计计算
最大值、最小值、平均值、范围、o(S.D)
外部尺寸
335(W)x134(H)x250D)mm
电源
AC100～240V10% 50W50/60Hz
标准VF
RS-232C、模拟I/O
可选V/F
Digimatic编码输出装置(2CH),第2V0模拟VF.、BCDVF
0～+40、35-85RH(无冷凝)
其它
基准值设置、样件设置、不必要数字选择、透明物体测量、边缘模式中的自动测量、输
出定时器、异常数据剔除、SHL更换、群体判断、同步测量、
统计处理、主控、蜂鸣器功能、工件自动检测(尺寸/位置)、置零/零点偏移
* 测量单元双连接、特细线测量及一些通信命令不可用。
