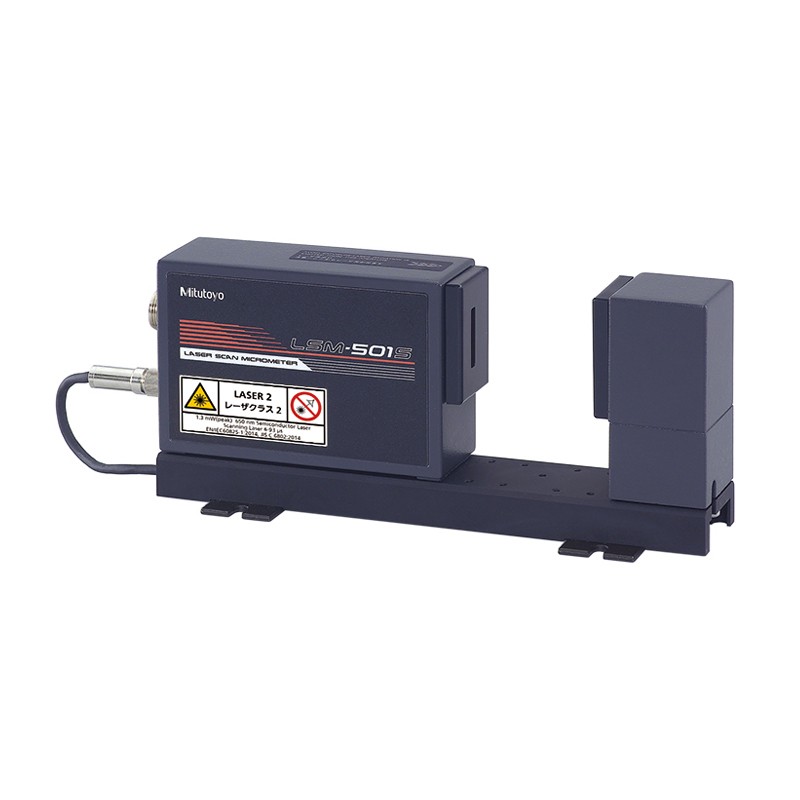

LSM-500S/501S 高精度非接触测量装置
LSM-500S/501S激光测径仪适合用于测量最小外径达 5 μm 的超细线材。
可测量直径最小可达ø5μm。
全测量范围（5μm-2mm）内线性度为±0.3μm的超高精度。
技术参数
货号 | 544-533 | 544-534 |
型号 | LSM-501S |
激光适用标准 | JIS | IEC, FDA |
测量范围 | 0.05～10mm |
分辨力 | 0.01～10µm(可选) |
重复精度*1 | ±0.04µm |
直线度 (20ºC)*2 | 宽范围 | ±0.5µm |
窄范围 | ±(0.3+0.1DD)µm*3 |
定位误差*4 | ±0.5µm |
测量范围*5 | 2×10mm(0.05～0.1mm) 4×10mm(0.1～10mm) |
扫描速度 | 3200次/秒 |
激光波长 | 650nm(可见光) |
激光扫描速度 | 113m/s |
运行环境 | 温度 | 0～40ºC |
湿度 | 35～85%RH(无冷凝) |
防护等级 | IP64*6 |
货号 | 544-531 | 544-532 |
型号 | LSM-500S |
激光适用标准 | JIS | IEC, FDA |
测量范围 | 0.005～2mm*1 |
分辨力 | 0.01～10µm(可选) |
重复精度*2 | ±0.03µm |
直线度(20ºC)*3 | ±0.3µm |
定位误差*4 | ±0.4µm |
测量范围*5 | 1×2mm(0.005～2mm) |
扫描速度 | 3200次/秒 |
激光波长 | 650nm(可见光) |
激光扫描速度 | 76m/s |
运行环境 | 温度 | 0～40ºC |
湿度 | 35～85%RH(无冷凝) |
防护等级 | IP64*6 |
