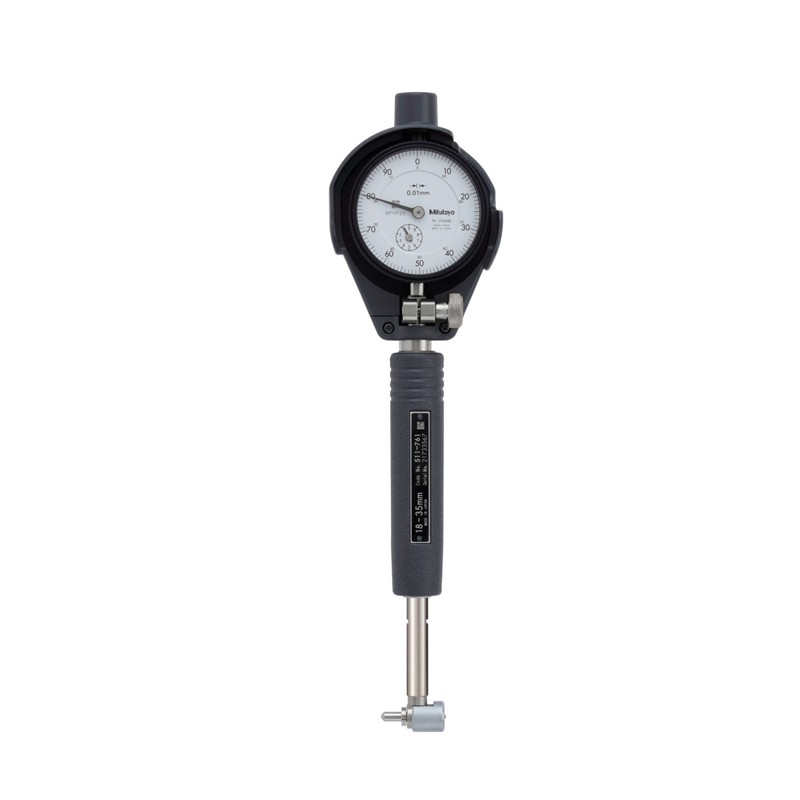

511系列 短臂型内径表 CGB-X
握柄长度短且重量轻，因此便于在狭窄的场所或桌面上进行测量。
活动测头的有效行程比以往产品更长。(部分机型除外)
活动测头与可更换测头的尖端使用硬质合金球，确保高耐用性和耐磨性。
握柄为中空结构，操作者的手部热传导引起的指示表变化值有效降低约50%，保证了高精度测量。
指示表(指针式指示表、数显指示表)和保护罩是选件。推荐从指针式指示表、数显指示表中选择指示表。
配有内径表检测器和齐全的设置环规，作为用于基点调整的基准规。
技术参数
货号 | 型号 | 测量范围 (mm) | 活动测头行程 (mm) | 测力 (N) | 护桥压力 (N) | 套装内容 | 测量深度 (mm) |
内径表 | 指针式指示表 | 指示表保护罩 | 可更换测头 | 可更换垫圈 | 副测头 | 测头扳手 |
511-761 | CGB-35X | 18 - 35 | 1.2 | 4或更少 | 6或更少 | 511-761 | 不提供 | 不提供 | 9个 | 2个 | 不提供 | 1个 | 50 |
511-762 | CGB-60X | 35 - 60 | 511-762 | 6个 | 4个 | 不提供 |
511-763 | CGB-150X | 50 - 150 | 1.6 | 5或更少 | 10或更少 | 511-763 | 11个 | 1个 |
511-764 | CGB-160X | 100 - 160 | 511-764 | 13个 | 不提供 |
511-771-20 | - | 18 - 35 | 1.2 | 4或更少 | 6或更少 | 511-761 | 2109AB-10 (分度值: 0.001mm) | 21DZA000 | 9个 | 2个 | 不提供 | 1个 | 50 |
511-772-20 | - | 35 - 60 | 511-762 | 6个 | 4个 | 不提供 |
511-773-20 | - | 50 - 150 | 1.6 | 5或更少 | 10或更少 | 511-763 | 11个 | 1个 |
511-774-20 | - | 100 - 160 | 511-764 | 13个 | 不提供 |
511-766-20 | - | 18 - 35 | 1.2 | 4或更少 | 6或更少 | 511-761 | 2046AB (分度值: 0.01mm) | 21DZA000 | 9个 | 2个 | 不提供 | 1个 | 50 |
511-767-20 | - | 35 - 60 | 511-762 | 6个 | 4个 | 不提供 |
511-768-20 | - | 50 - 150 | 1.6 | 5或更少 | 10或更少 | 511-763 | 11个 | 1个 |
511-769-20 | - | 100 - 160 | 511-764 | 13个 | 不提供 |

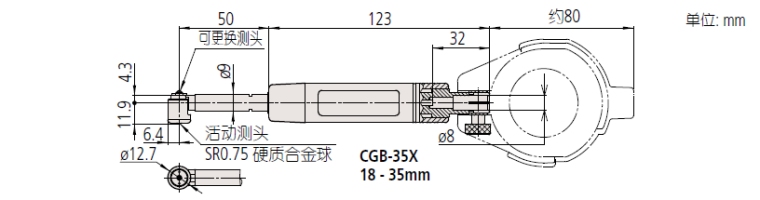

尺寸
