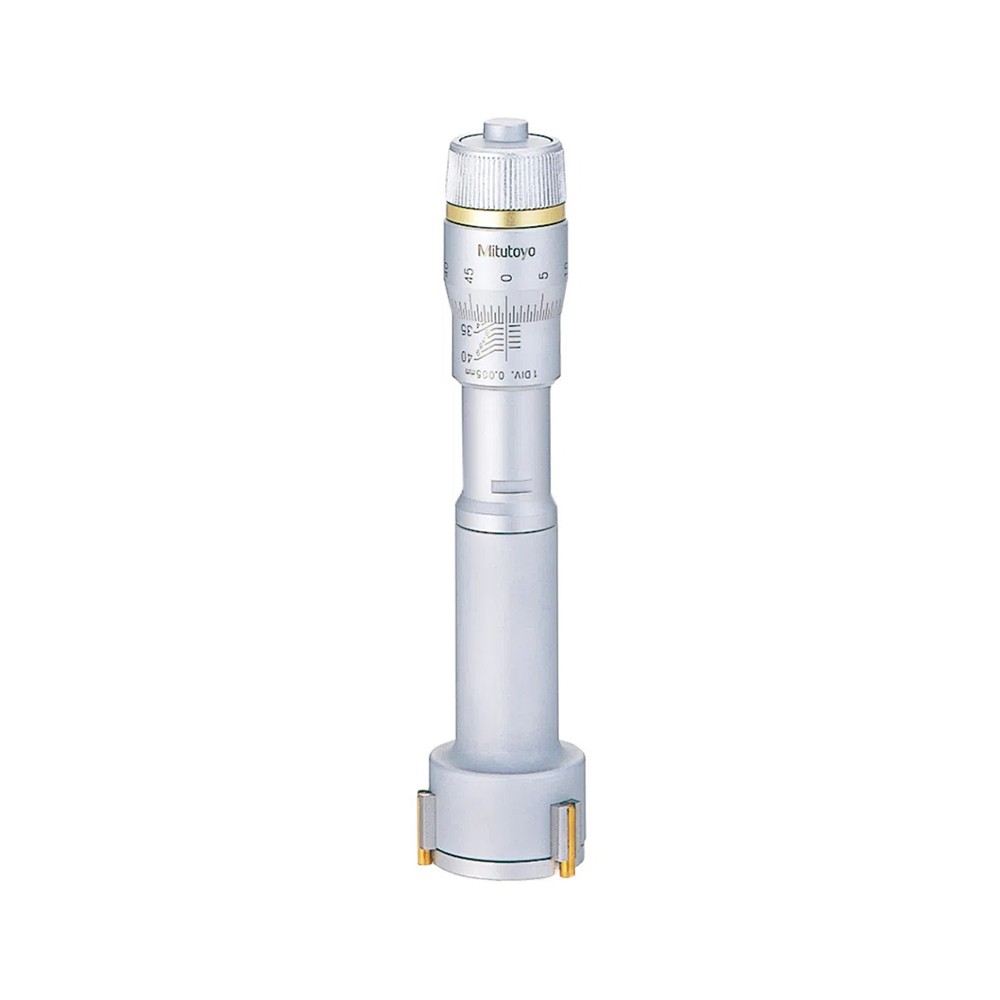

368系列 — Holtest (二爪/三爪式孔径千分尺)D · E · HT-R
产品特点
● 坚固而细致的结构。
● 测量面进行了钛涂层(镀钛)处理(测量范围大于6mm)
● 三爪孔径千分尺(测量范围大于6mm)，自动求心功能可以保证稳定的测定。

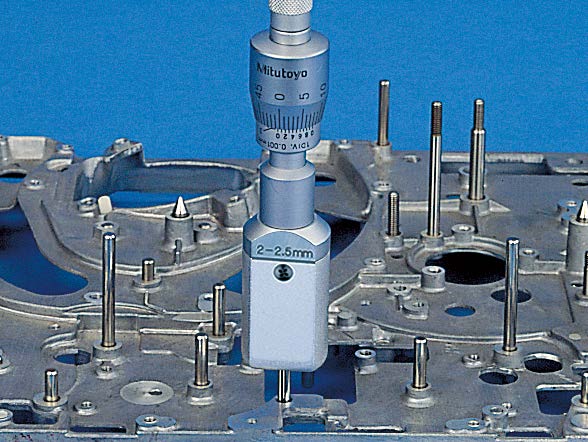

● 可接近盲孔底端进行测量。
● HT-8R - HT-300R连接接长杆(选件)可进行深孔测量。
● 带有恒定测力的装置，减少了因操作人员水平的不同而引起的偏差，从而可进行稳定的测量。
主要技术参数
货号 | 型号 | 测量范围(mm)*2 | 分度值 (mm) | 最大允许误差JMPE (µm)*1 | 接长杆 (选件) |
(二爪式) 368-001 | D1 | 2 - 2.5 | 0.001 | ±2 (最大差值2) | — |
368-002 | D2 | 2.5 - 3 |
368-003 | E1 | 3 - 4 |
368-004 | E2 | 4 - 5 |
368-005 | E3 | 5 - 6 |
(三爪式) 368-161 | HT-8R | 6 - 8 | 952322 (100mm) |
368-162 | HT-10R | 8 - 10 |
368-163 | HT-12R | 10 - 12 |
368-164 | HT-16R | 12 - 16 | 0.005 | ±3 (最大差值3) | 952621 (150mm) |
368-165 | HT-20R | 16 - 20 |
368-166 | HT-25R | 20 - 25 | 952622 (150mm) |
368-167 | HT-30R | 25 - 30 |
368-168 | HT-40R | 30 - 40 |
368-169 | HT-50R | 40 - 50 |
368-170 | HT-63R | 50 - 63 | 952623 (150mm) |
368-171 | HT-75R | 62 - 75 | ±4 (最大差值4) |
368-172 | HT-88R | 75 - 88 |
368-173 | HT-100R | 87 - 100 |
368-174 | HT-125R | 100 - 125 | ±5 (最大差值5) |
368-175 | HT-150R | 125 - 150 |
368-176 | HT-175R | 150 - 175 |
368-177 | HT-200R | 175 - 200 |
368-178 | HT-225R | 200 - 225 | ±6 (最大差值6) |
368-179 | HT-250R | 225 - 250 |
368-180 | HT-275R | 250 - 275 |
368-181 | HT-300R | 275 - 300 |
*1：允许误差的差值限制在此范围内(如括号中所示)，并且是在整个测量表面与被测物体接触的情况下进行测量。
*2：使用标配之外的测头无法更改测量范围(无法保证测量精度)。请注意，环规为选件。

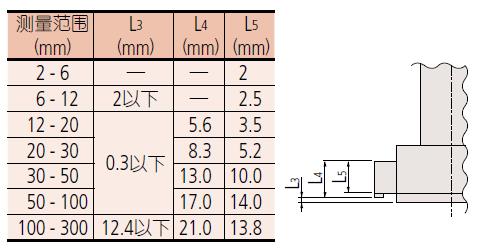

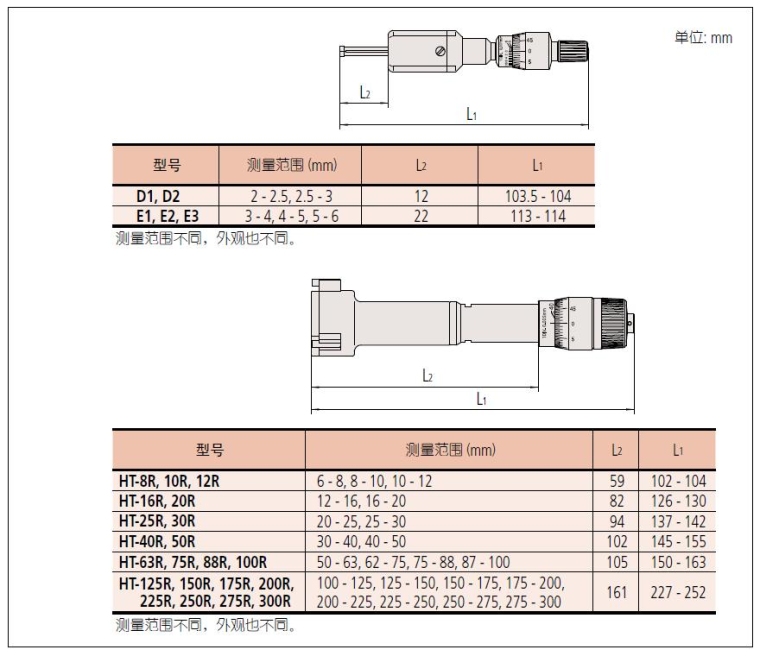

尺寸
