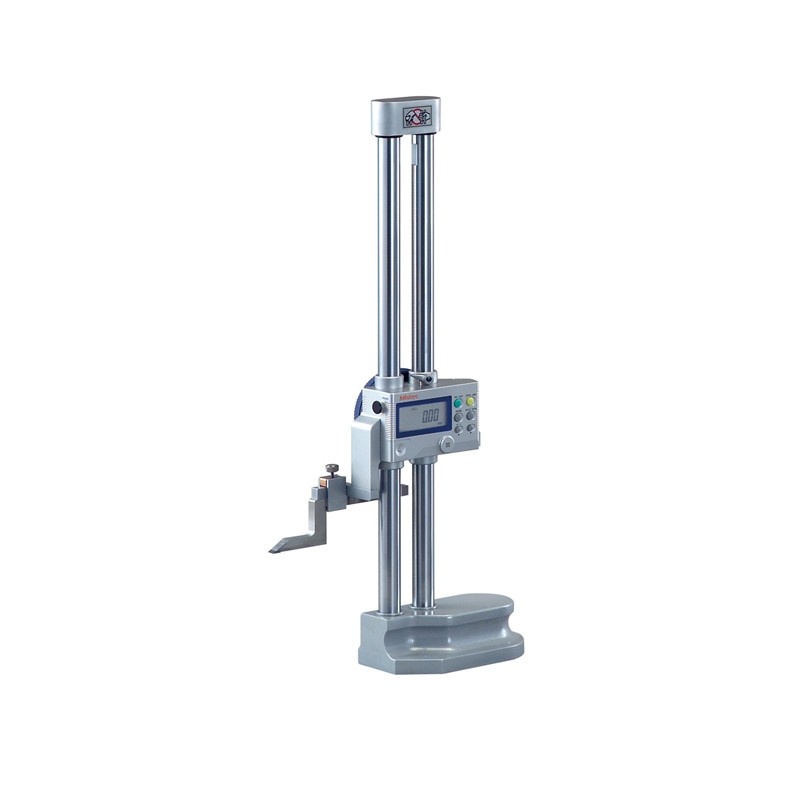

HDM-AX/HD-AX系列 数显高度卡尺

双立柱结构确保实现高精度测量。

符合人体工程学设计，手握舒适。

192系列HDM-AX可以使用双向触发式测头(选件)。

增加了LCD液晶显示屏的字体高度(11mm)，

采用了高对比度LCD液晶数字显示屏，提高了可读性。

倾斜手轮使尺框移动更符合人体工程学。

配有数据输出端口，使其能连入测量网络

系统和统计过程控制系统。(详细信息参见A-3页)。

电源 ：纽扣型氧化银电池SR44 (No.938882)

1个 (标准附件，用于数显显示)

电池寿命可连续使用3,500小时。

作为高度基准的岩石平台的信息请参见E-45页。

技术参数

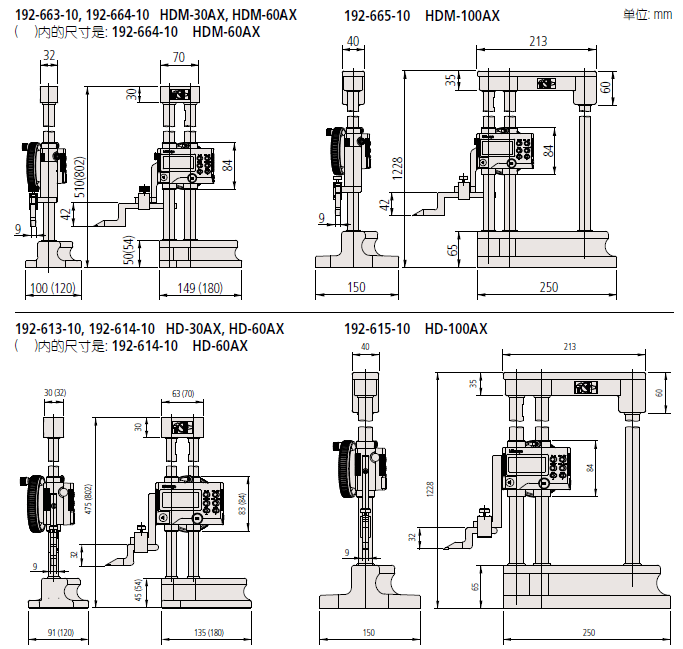

尺寸

选件

双向触发式测头(HDM-AX用) 减少测量阶差、内部厚度、外 部宽度的人为影响因素。在测 量工件上按住触发测头，测 量值的显示可以保持。当测量 数据输出设备连接到192系列HDM-AX时，保持的测量值也 同时输出

IT/DP/MUX专用连接线

No.905338: SPC数据连接线(1m)

No.905409: SPC数据连接线(2m)

USB直连数据输入工具

USB-ITN-F (2 m): No.06AFM380F

U-WAVE-T专用连接线

标准用(160 mm): No.02AZD790F

脚踏开关用: No.02AZE140F

固定杆

No.953638

夹钳

No.902053 (ø6・ø8带燕尾槽)

*通过使用固定杆和夹钳，可以安装杠杆表。
