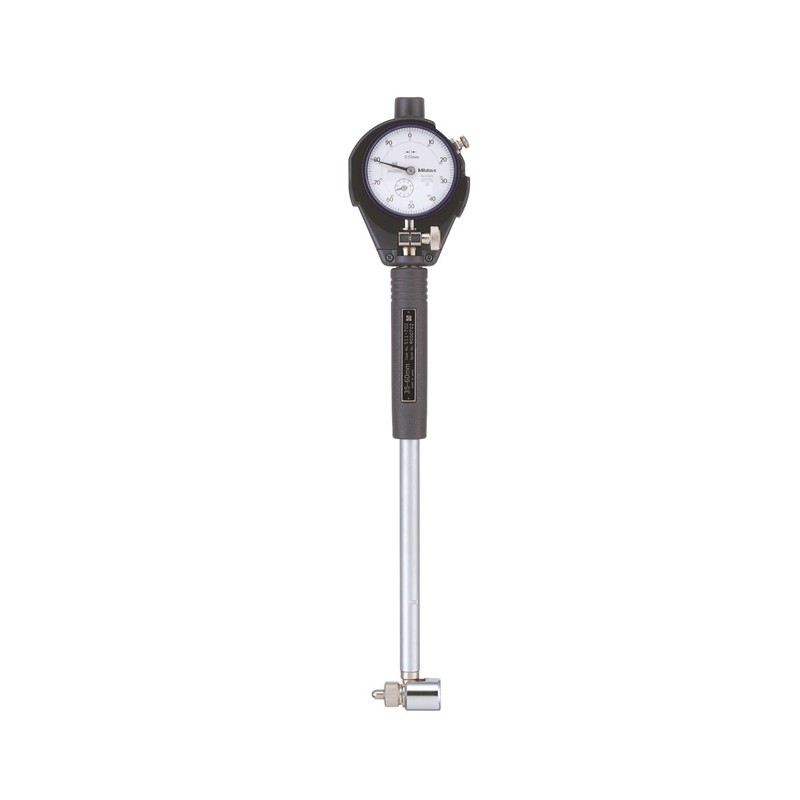

511系列 标准型内径表 CG-AX系列
标准型内径表，可以高精度测量内径。
活动测头的有效行程比以往产品更长。(部分机型除外)
活动测头与可更换测头的尖端使用硬质合金球，确保高耐用性和耐磨性。
握柄为中空结构，操作者手部热传导引起的指示表变化值有效降低约50%，保证了高精度测量。
指示表(指针式指示表、数显指示表)和保护罩是选件。推荐从指针式指示表、数显指
示表中选择指示表。
可以使用接长杆(选件)。(详细信息参见C-45页)
深孔用的长握柄可以定制。
配有内径表检测器和齐全的设置环规，作为用于基点调整的基准规。
技术参数
货号 | 型号 | 测量范围 (mm) | 活动测头 行程 (mm) | 测力 (N) | 护桥压力 (N) | 套装内容 | 测量深度 (mm) |
内径表 | 指示表 | 指示表保护罩 | 可更换测头 | 可更换垫圈 | 副测头 | 测头扳手 |
511-701 | CG-35AX | 18-35 | 1.2 | 4或更心 | 6或更少 | 511-701 | 不提供 | 不提供 | 9个 | 2个 | 不提供 | | 100 |
511-702 | CG-60AX | 35-60 | 511-702 | 6个 | 4个 | 不提供 | 150 |
511-703 | CG-150AX | 50-150 | 1.6 | 5或更少 | 10或更少 | 511-703 | 11个 | 1个 |
511-704 | CG-160AX | 100-160 | 511-704 | 13个 | 不提供 |
511-705 | CG-250AX | 160-250 | 511-705 | 6个 |
511-706 | CG-400AX | 250-400 | 6或更少 | 15或更少 | 511-706 | 5个 | 7个 | 1个 | 250 |
511-721-20 | - | 18-35 | 1.2 | 4或更少 | 6或更少 | 511-701 | 2109AB-10 (分度值: 0.001mm) | 21DZA000 | 9个 | 2个 | 不捉供 | 1个 | 100 |
511-722-20 | - | 35-60 | 511-702 | 6个 | 4个 | 不提供 | 150 |
511-723-20 | - | 50-150 | 1.6 | 5或更少 | 10或更心 | 511-703 | 11个 | 1个 |
511-724-20 | - | 100-160 | 511-704 | 13个 | 不提供 |
511-725-20 | - | 160-250 | 6或更少 | 15或更少 | 511-705 | 6个 | 7个 | 250 |
511-726-20 | - | 250- 400 | 511-706 | 5个 | 1个 |
511-711-20 | - | 18-35 | 1.2 | 4或更少 | 6或更少 | 511-701 | 2046AB (分度值: 0.01mm) | 21DZA000 | 9个 | 2个 | 不提供 | 1个 | 100 |
511-712-20 | 0 | 35-60 | 511-702 | 6个 | 4个 | 不提供 | 150 |
511-713-20 | 0 | 50-150 | 1.6 | 5或更少 | 10或更少 | 511-703 | 11个 | 1个 |
511-714-20 | - | 100-160 | 511-704 | 13个 | 不捉供 |
511-715-20 | - | 160-250 | 6或更心 | 15或更少 | 511-705 | 6个 | 7个 | 250 |
511-716-20 | - | 250-400 | 511-706 | 5个 | 1个 |
511-921-20 | - | 18-150 | - | - | - | 511-701 | 2046AB | 21DZA000 | - | - | - | - | - |
511-922-20 | - | 511-702 | 2109AB-10 |
511-925-10 | - | 511-703 | 543-310B |

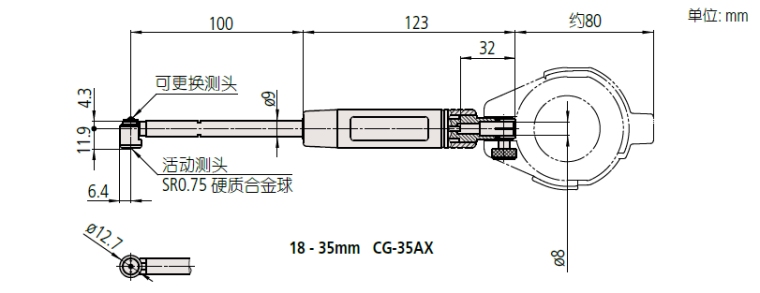

尺寸
