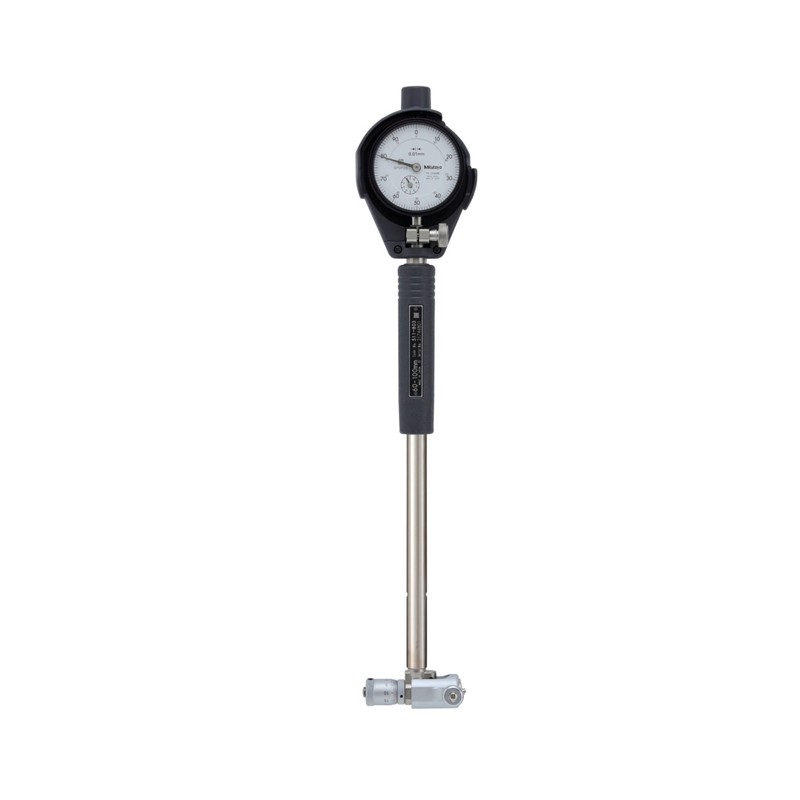

511系列 内径表 CGM-X
带测微头可进行更为精准的尺寸设置。
活动测头的有效行程比以往产品更长。
活动测头的尖端使用硬质合金球，确保高耐用性和耐磨性。
握柄为中空结构，操作者的手部热传导引起的指示表变化值有效降低约50%，保证了高精度测量。
使用副测头可进行大范围测量。
指示表(指针式指示表、数显指示表)和保护罩是选件。推荐从指针式指示表、数显指
示表中选择指示表。
可以使用接长杆(选件)。
深孔用握柄下长尺寸部分可以定制。
配有内径表检测器和齐全的设置环规，作为用于基点调整的基准规。
技术参数
货号 | 型号 | 测量范围 (mm) | 活动测头行程 (mm) | 测力 (N) | 护桥压力 (N) | 套装内容 | 测量深度 (mm) |
内径表 | 指针式指示表 | 指示表保护罩 | 测微头 | 副测头 | 扳手 |
511-803 | CGM-100X | 60 - 100 | 1.6 | 5或更少 | 10或更少 | 511-803 | 不提供 | 不提供 | 1个 | 2个 | 3个 | 150 |
511-804 | CGM-160X | 100 - 160 | 511-804 | 3个 | 2个 |
511-805 | CGM-250X | 150 - 250 | 6或更少 | 15或更少 | 511-805 | 4个 | 250 |
511-806 | CGM-400X | 250 - 400 | 511-806 | 3个 |
511-807 | CGM-600X | 400 - 600 | 20或更少 | 511-807 | 2个 |
511-808 | CGM-800X | 600 - 800 | 511-808 | 2个 |
511-823-20 | — | 60 - 100 | 1.6 | 5或更少 | 10或更少 | 511-803 | 2109AB-10 (分度值: 0.001mm) | 21DZA000 | 1个 | 2个 | 3个 | 150 |
511-824-20 | — | 100 - 160 | 511-804 | 3个 | 2个 |
511-825-20 | — | 150 - 250 | 6或更少 | 15或更少 | 511-805 | 4个 | 250 |
511-826-20 | — | 250 - 400 | 511-806 | 3个 |
511-827-20 | — | 400 - 600 | 20或更少 | 511-807 | 2个 |
511-828-20 | — | 600 - 800 | 511-808 | 2个 |
511-813-20 | — | 60 - 100 | 1.6 | 5或更少 | 10或更少 | 511-803 | 2046AB (分度值: 0.01mm) | 21DZA000 | 1个 | 2个 | 3个 | 150 |
511-814-20 | — | 100 - 160 | 511-804 | 3个 | 2个 |
511-815-20 | — | 150 - 250 | 6或更少 | 15或更少 | 511-805 | 4个 | 250 |
511-816-20 | — | 250 - 400 | 511-806 | 3个 |
511-817-20 | — | 400 - 600 | 20或更少 | 511-807 | 2个 |
511-818-20 | — | 600 - 800 | 511-808 | 2个 |

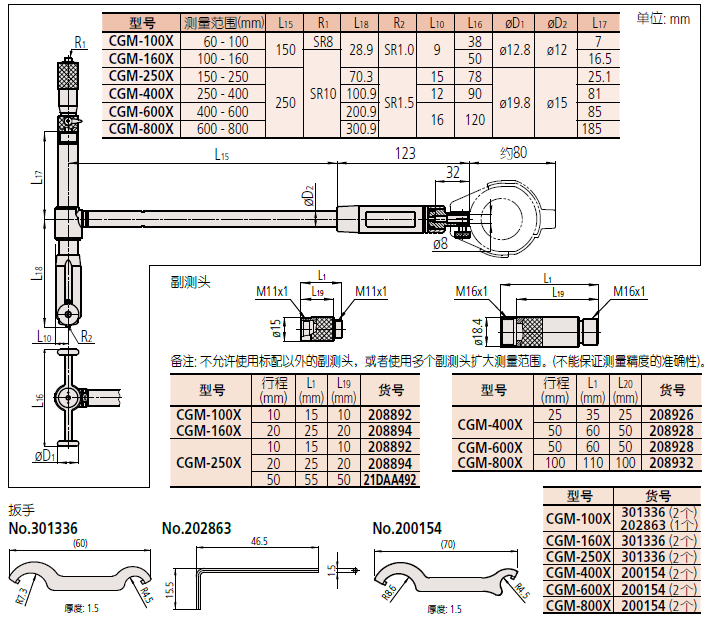

尺寸
