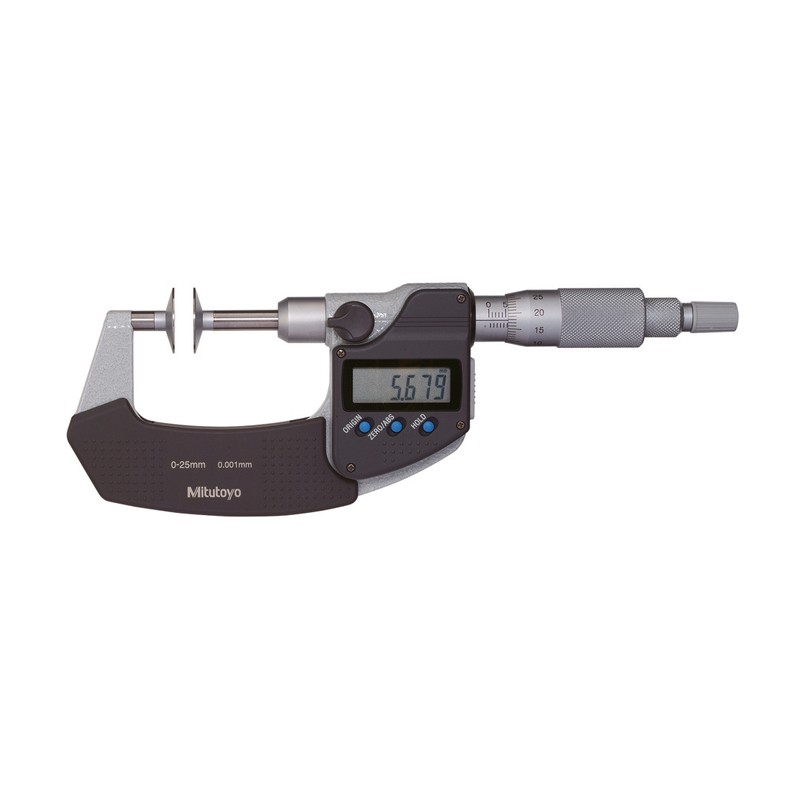

369/227/169系列 盘型千分尺
适用于测量直齿轮和斜齿轮的公法线长度。
公法线长度的测量 ：参见B-68页“精密量仪· 量具的小知识”。
直进式测微螺杆型。
可测量模数 ：0.5 - 6 (CLM-DK(X)：0.4 - 3)。
带有恒定测力的装置。
带有基点调整用量杆(不包括0-25mm型)。
技术参数
| 货号 | 型号 | 测量范围 (mm) | 分辨力 (mm) | 最大允许误差 JMPE (µm) | 测砧直径 (mm) | 平面度 (µm) | 平行度 (µm) | 测力 (N) |
数显型(LCD) | 369-250-30 | PDM-25MX | 0 - 25 | 0.001 | ±4 | ø20 | 1 | 4 | 3 - 8 |
369-251-30 | PDM-50MX | 25 - 50 |
369-252-30 | PDM-75MX | 50 - 75 | ±6 | 6 |
369-253-30 | PDM-100MX | 75 - 100 |
Quickmike型(LCD) | 369-411-20 | PDM-30QMX | 0 - 30 | ±4 | 4 |
369-412-20 | PDM-55QMX | 25 - 55 |
可调节测力的 Quickmike型(LCD) | 227-221-20 | CLM1-15DKX | 0 - 15 | ø14.3 | 3 | 0.5 - 2.5 |
227-223-20 | CLM2-10DKX | 0 - 10 | 2 - 10 |
| 货号 | 型号 | 测量范围 (mm) | 分度值 (mm) | 最大允许误差 JMPE (µm) | 测砧直径 (mm) | 平面度 (µm) | 平行度 (µm) | 测力 (N) |
机械式 | 169-201-10 | PDM-25B | 0 - 25 | 0.01 | ±4 | ø20 | 1 | 4 | 3 - 8 |
169-202-10 | PDM-50B | 25 - 50 |
169-205-10 | PDM-75B | 50 - 75 | ±6 | 6 |
169-207-10 | PDM-100B | 75 - 100 |

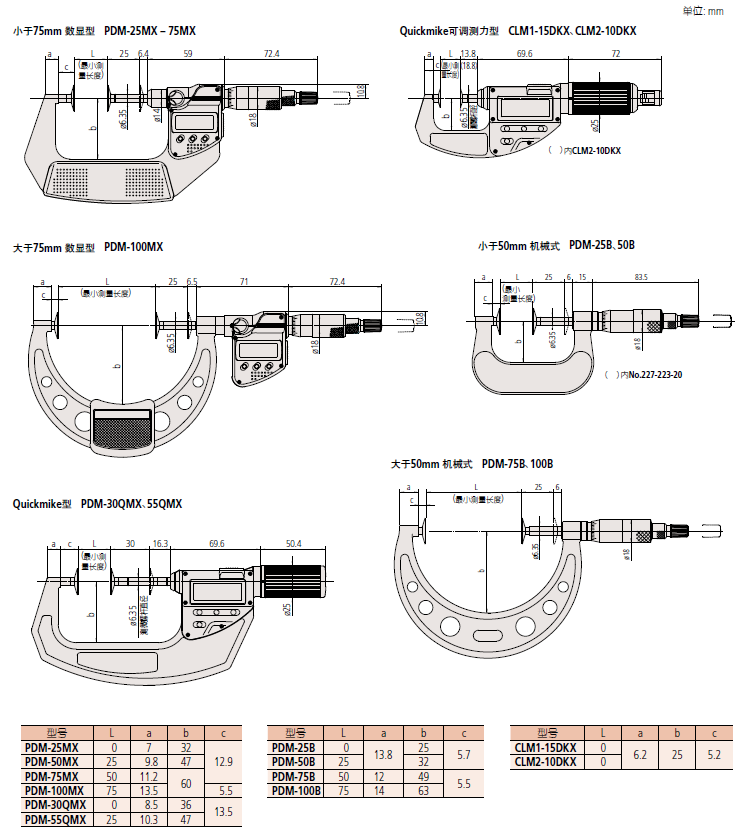

尺寸
