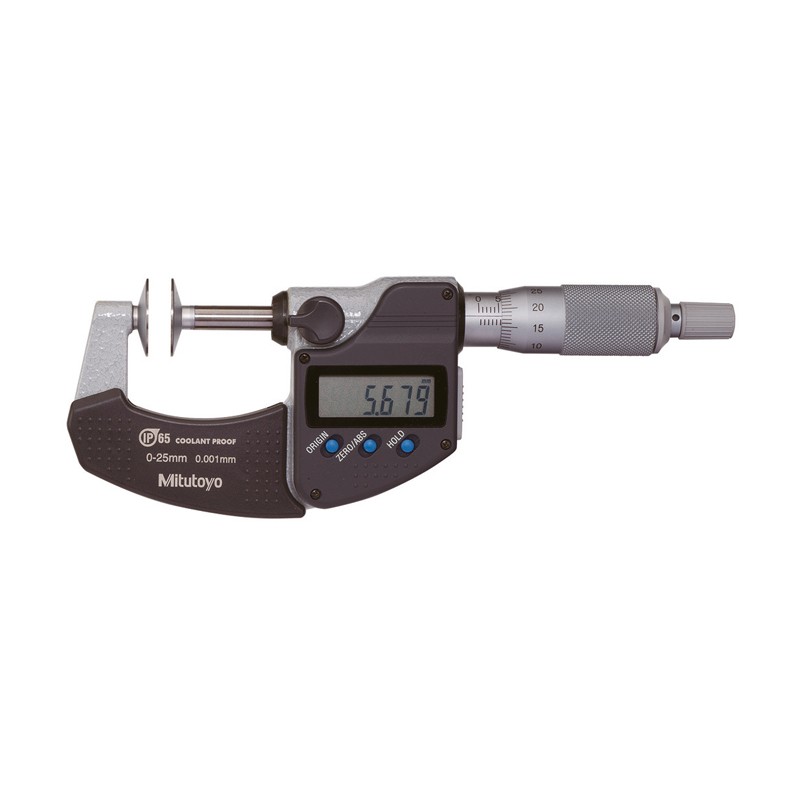

盘型千分尺GMA-MX/GMA/GMA-K型
产品介绍
GMA-MX/GMA/GMA-K系列 盘型千分尺 测量直齿圆柱齿轮和斜齿轮的公法线长度。 公法线长度的测量 ：参见B-68页“精密量仪· 量具的小知识”。 带有恒定测力的装置。 带有基点调整用量杆(不包括0-25mm型)。 技术参数 货号 | 型号 | 测量范围 (mm) | 分辨力 (mm) | 最大允许误差 JMPE (µm) | 测砧直径 (mm) | 测量模数 | 数显型 (LCD) | 323-250-30 | GMA-25MX | 0 - 25 | 0.001 | ±4 | ø20 | 0.5 - 6 | 323-251-30 | GMA-50MX | 25 - 50 | 323-252-30 | GMA-75MX | 50 - 75 | ±6 | 323-253-30 | GMA-100MX | 75 - 100 |
货号 | 型号 | 测量范围 (mm) | 分度值 (mm) | 最大允许误差 JMPE (µm) | 测砧直径 (mm) | 测量模数 | 计数器型 | 223-101 | GMA-25K | 0 - 25 | 0.01 | ±4 | ø20 | 0.5 - 6 | 223-102 | GMA-50K | 25 - 50 | 机械式 | 123-101 | GMA-25 | 0 - 25 | 0.01 | ±4 | ø20 | 0.5 - 6 | 123-113*1 | GMA-25W | 123-102 | GMA-50 | 25 - 50 | 123-114*1 | GMA-50W | 123-103 | GMA-75 | 50 - 75 | ±6 | 123-115*1 | GMA-75W | 123-104 | GMA-100 | 75 - 100 | 123-116*1 | GMA-100W | 123-105 | GMA-125 | 100 - 125 | ±7 | ø30 | 0.7 - 11 | 123-106 | GMA-150 | 125 - 150 | 123-107 | GMA-175 | 150 - 175 | ±8 | 123-108 | GMA-200 | 175 - 200 | 123-109 | GMA-225 | 200 - 225 | 123-110 | GMA-250 | 225 - 250 | ±9 | 123-111 | GMA-275 | 250 - 275 | 123-112 | GMA-300 | 275 - 300 |
尺寸
| |
