共模传导干扰模拟器CDS 300

型号:

CDS 300

产品介绍

CDS 300是一台频率范围在0 Hz（DC）到165 kHz，最高电压300 V的共模传导干扰模拟器。发生器由CoreLab软件控制，能够方便快捷的实现各种功能测试。仪器满足IEC/EN 61000-4-16在DC、162/3 Hz、50 Hz、60 Hz 4个频点上进行连续模式和短时模式测试，并且从10 Hz 至 165 kHz 进行扫频测试。也满足IEC 61000-4-19的电压和电流测试，以及IEC/EN 60255-22-7和JJF 1245.4-2019的测试。各种测试配件如耦合变压器，耦合去耦网络及相关模块可满足不同的试验需求。

特点：

> 一体化设计；

> 频率范围 DC ～ 165 kHz；

> 在10 Hz～165 kHz范围内，试验电压可达30 V；在DC, 162/3 Hz, 50 Hz, 60 Hz四个特殊的频率点，试验电压可达到300 V；

> 频率步进：线性，对数，固定；

> CoreLab 软件中的快捷测试图标和标准库，能够使测试更加便捷；

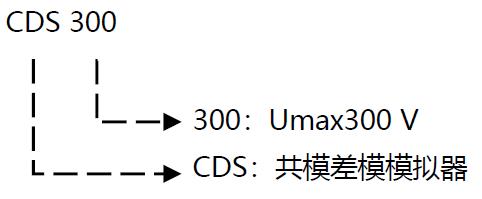

命名规则：

连续模式下的输出技术参数
测试频率	DC, 16^2/3Hz，50 Hz和60 Hz
开路电压	1 V ～ 30 V
信号等级	（0.1-30）V均方根值或直流
测试等级1	1 V，连续
测试等级2	3 V，连续
测试等级3	10 V，连续
测试等级4	30 V，连续
输出阻抗	50 W±10%
总谐波失真	<10%(正弦波)
直流纹波	<5%
短时模式下的输出技术参数
测试频率	DC, 16^2/3 Hz，50 Hz和60 Hz
开路电压	10 V ～ 330 V
信号等级	（1～330）V均方根值或直流
测试等级1	10 V，持续时间 1 s
测试等级2	30 V，持续时间 1 s
测试等级3	100 V，持续时间 1 s
测试等级4	300 V，持续时间 1 s
输出阻抗	50 W±10%
总谐波失真	<10%(正弦波)
相位同步	0°±5%
直流纹波	< 5%
下降/上升时间	1 μs-5 μs之间
15 Hz-165 kHz时输出技术参数
频率范围	10 Hz-165 kHz
信号等级	（0.1-30）V均方根值
测试等级1	1 V-0.1 V-1 V
测试等级2	3 V-0.3 V-3 V
测试等级3	10 V-1 V-10 V
测试等级4	30 V-3 V-30 V
输出阻抗	50 W±10%
总谐波失真	<1%(正弦波)
差模电压干扰测试技术参数
频率范围	2 kHz～150 kHz
波形：	正弦，总谐波畸变<5%
开路电压：	0.1 V ～ 20 V
负载阻抗：	10 Ω±30%
差模电流干扰测试技术参数
频率范围	2 kHz～150 kHz
最大电流	5 A
负载阻抗	1 Ω±0.3 Ω
BNC输出	10:1（0.1 V/A）
通用参数
供电电压	AC 110/220 V, ±10%,45 Hz～65 Hz
环境温度	15 ℃ ～ 35 ℃
外形尺寸	22U
重量	约100 kg

附件
说明书、测试线、保险丝、接地线、射频电缆、网线、电源线
选配附件
1、耦合网络CN416M2/M3-32	EUT电压范围: 单相2线或3线，32 A， 250 V AC/DC 试验电压范围: DC-300V 频率范围: DC（16^2/3 Hz、50 Hz、60 Hz）2 kHz～150 kHz
2、耦合网络CN416M4N-32	EUT电压范围: 三相4线，32 A，线-地 250 V AC/DC 试验电压范围: DC-300 V 频率范围: DC（16^2/3 Hz、50 Hz、60 Hz） 2 kHz～150 kHz
3、耦合网络CN416M5-32	EUT电压范围: 三相5线，32 A，线-地 250 V AC/DC 试验电压范围: DC-300 V 频率范围: DC（16^2/3 Hz、50 Hz、60 Hz）2 kHz～150 kHz
4、耦合去耦网络 CDN416T2	频率范围: 2 kHz ～150 kHz，线数: 2，最大电流: 0.5 A，最大电压: AC 150 V DC 200 V，接头: terminal block
5、耦合去耦网络 CDN416T4	频率范围: 2 kHz ～ 150 kHz，线数:4，最大电流: 0.5 A，最大电压: AC 150 V DC 200 V，接头: terminal block
6、耦合去耦网络 CDN416T8	频率范围: 2 kHz ～ 150 kHz，线数: 8，最大电流: 0.5 A，最大电压: AC 150 V DC 200 V，接头: terminal block
7、隔离变压器	根据客户选择单相或者三相电源的功率进行配置选择。用于进行IEC/EN 61000-4-16的耦合去耦波形测试
8、CoreLab抗扰度测试软件	支持Windows 7及以上,它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序；用户可自定义任意波形（标准库以外）；它能够自动/手动识别所连接的CoreLab测试设备并进行自动配置；基于模板的报告功能可以帮助用户灵活地生成测试报告。
9、耦合去耦网络CDN419M3-32	EUT电压范围: 单相3线，32 A, 250 V AC/DC 频率范围: 2 kHz～150 kH
10、耦合去耦网络CDN419M4N-32	EUT电压范围: 三相4线，32 A，线-地250 V AC/DC 频率范围: 2 kHz～150 kH
11、差模电流测试模块WCT 20	频率范围：2 kHz ～ 150 kHz 最大电流：5 A 最大电压：＜22 V 阻抗：1 Ω±0.3 Ω
12、差模电压测试模块R419-10	差模电压测试匹配模块，电阻值：10 Ω
13、平衡非平衡阻抗转换器Balun50/10	特性阻抗：50 Ω/10 Ω 频率范围：2 kHz～150 kHz 最大输入电压（Vpp）：400 V
14、耦合网络 CN14598-19	EUT最大电压: 250 V AC EUT最大电流: 32 A
15、差模电流测试模块RJJF-100	100 Ω

产品标准

IEC 60255-22-7
GB/T 14598.19
IEC 61000-4-16
IEC 61000-4-19
EN 61000-4-16
EN 61000-4-19
EN 60255-22-7
JJF 1245.4-2019
