符合IEC 61000-4-4 BURST电快速瞬变脉冲群测试

符合标准

IEC/EN 61000-4-4、GB/T 17626.4

测试电压范围

0.25 kV ～4.2 kV(± 10%)

极性

正、负

脉冲频率

0.1 kHz ～1000 kHz

同步

0° ～ 360°, 1°步进设置或随机方式

耦合网络

三相自动耦合/去耦网络（具体参数详见选配部分）

符合IEC 61000-4-5浪涌抗扰度测试

符合标准

IEC/EN 61000-4-5、GB/T 17626.5

测试电压范围

0.3 kV - 6 kV（±10%）

测试电流范围

0.15 kA – 3 kA（±10%）

电流波形

波前时间: 8 μs±20%，

半峰值时间: 20 μs±20%

源输出阻抗

2 ohm

输出极性

正、负、正负交替

耦合电容

9 μF、18 μF

耦合电阻

10 ohm、0 ohm

耦合电阻可选IEC标准方式或自定义方式

同步

0° - 360°, 1°步进设置或随机方式

耦合网络

三相自动耦合/去耦网络（具体参数详见选配部分）

通用参数

工作电源范围

AC110 V/220 V，±10%，50/60 Hz（大陆地区默认AC 220 V）

外部控制方式

25Pin D-Bus

仪器工作状态指示

前面板LED指示、LCD 显示

检测输出方式

标准1米同轴线

EFT注入方式

同轴线

机箱尺寸

19英寸/6U

仪器重量

约50 kg

温度范围

15℃～35 ℃

湿度范围

45%～75%

气压范围

86 kPa～106 kPa

随机标配

三芯电源线，四芯插头，测试线，接地线，保险丝，同轴线，说明书

选 件

1、SEPN系列

组合式浪涌及脉冲群耦合去耦网络

SEPN 2216S

单相三线 AC 220 V 16 A Max 250 V

SEPN 2232S

单相三线 AC 220 V 32 A Max 250 V

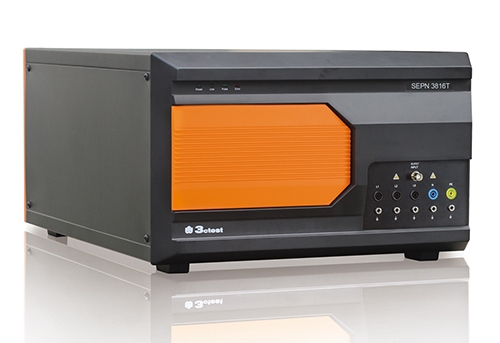

SEPN 3816T

三相五线 AC 380 V 16 A Max 440 V

SEPN 3832T

三相五线AC 380 V 32 A Max 440 V

SEPN 6932T

三相五线AC 690 V 16 A Max 750 V

2、SPN系列

雷击浪涌耦合去耦网络

SPN 3816T

三相五线 AC 380 V 16 A Max 440 V

SPN 2232S

单相三线 AC 220 V 32 A Max 250 V

3、EFTN系列

脉冲群耦合去耦网络

EFTN 3832T

三相五线 AC 380 V 32 A Max 440 V

4、CCC 100

电容耦合夹

5、EMS Lab

用户测试软件
