CDN 405T8A1耦合/去耦网络用来测试非屏蔽对称高速通信线路防雷击浪涌能力。数据传输速率高达1,000 MBit/s。是按照IEC 61000-4-5:2017图10非屏蔽的对称高速数据线标准来设计,同时兼容IEC 61000-4-5:2005标准要求。采用高导磁性材料作为退耦器件，退耦性能及传输速率稳定。
特点：
> 采用高导磁性材料作为退耦器件
> 同时对四路八线通信线测试输出
> 传输速率10 MB/100 MB/1000 MB
> 同时迭加浪涌波形
> 耐浪涌冲击能力强，标准耐压6 kV,最大耐受10 kV峰值电压（需定制）
> 限流电阻更换可以满足不同线数雷击浪涌波形测试

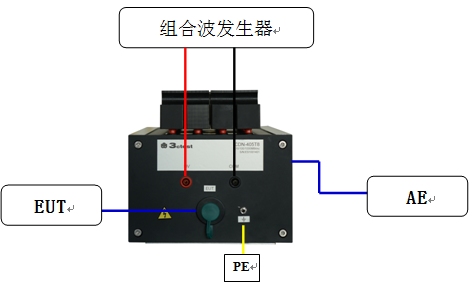

测试连接示意图：

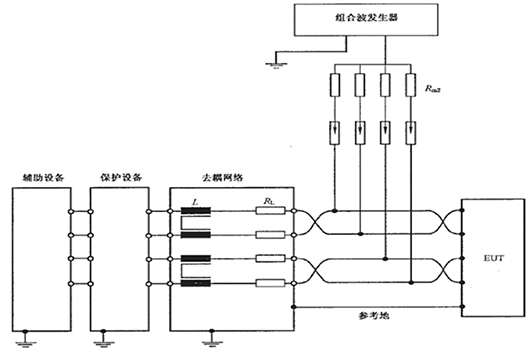

设计原理图：
依据 IEC 61000-4-5：2017 Figure 10
技术参数 |
项 目 | CDN 405T8A1 |
标准 | IEC 61000-4-5：2017 IEC 61000-4-5：2005 |
耦合电压波形 | 1.2/50 μs、10/700 μs |
耦合电流波形 | 8/20 μs、5/320 μs |
脉冲电压 | 6 kV (10 kV 需要定制) |
耦合模式 | 共模（线对地） |
耦合器件 | GDT 90 V气体放电管 |
输出阻抗 | 限流电阻根据测试要求可更换 |
通信接口规格 | RJ45母连接器，连接电信线 |
脚位图 | Pair 1: pins 1 / 2 Pair 2: pins 3 / 6 Pair 3: pins 4 / 5 Pair 4: pins 7 / 8 |
数据速率 | 10 MBit/s、100 MBit/s、1,000 MBit/s |
工作电压 | DC ：3-12 V |
工作电流 | 最大 1 A |
残余电压 | ＜15%（耦合浪涌电压） |
通用参数 |
重量 | 约60 kg |
尺寸 | 615 mmx330 mmx315mm(长x宽x高) |
壳体材料 | 铝合金 |
环境温度 | 15 ℃ - 35 ℃（操作条件） |
相对湿度 | 45%-75%（操作条件） |
包装箱 | 纸箱 |
标配附件 |
HV电缆浪涌 | 1 m高压硅胶线，配香蕉插头 2根 |
接地电缆 | 0.3 m 黄绿黄色 1根 |
短接器 | U型 8个 |
连接网线 | 1 m cat 6网线 2根 |
资料 | 原厂测试证书 1份 |
操作手册 1份 |
选配附件 |
NR80 | 80 ohm×2(满足2线1.2/50 μs、8/20 μs） |
NR160 | 160 ohm×4(满足4线1.2/50 μs、8/20 μs） |
NR320 | 320 ohm×8(满足8线1.2/50 μs、8/20 μs） |
NR50 | 50 ohm×2(满足2线10/700 μs、5/320 μs） |
NR100 | 100 ohm×4(满足4线10/700 μs、5/320 μs） |
NR200 | 200 ohm×8(满足8线10/700 μs、5/320 μs） |
NR25 | 25 ohm×8(满足8线10/700 μs、5/320 μs） |
产品标准
- IEC 61000-4-5
- EN 61000-4-5
- GB/T 17626.5
