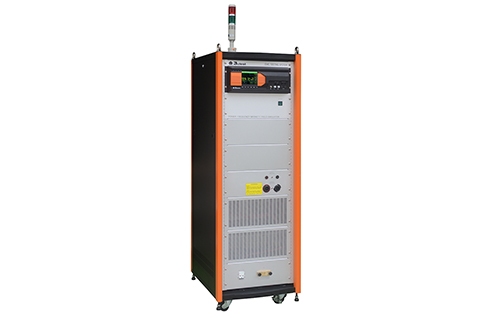

大型工频磁场干扰模拟器

产品介绍

MFS1200AS2250是针对GB/T61000-8/IEC61000-4-8标准试验的特点和要求而专门设计的高可靠性大型工频磁场模拟器，适用于医用电气设备和医用电气系统的电磁兼容测试。工频磁场模拟器内置高精度的测量采集系统，过流、过压、过热、故障自动报警等智能检测功能，多项技术可以为被试设备在工频磁场的抗扰度试验中提供一个准确依据。同时可以模拟住宅、商业区、工矿企业和发电厂，以及中、高变电所的磁场环境。

产品特点：

> 5.7寸彩色触摸屏前面板操作；

> 全兼容IEC 61000-4-8测试；

> 电压、电流大于额定值电磁继电器保护；

> 温度保护功能；

符合IEC 61000-4-8工频磁场测试
工频磁场 MFS1200AS2250
符合标准	IEC/EN 61000-4-8、GB/T 17626.8
磁场强度	1-100A/m持续，100-1200A/m 1～10s短时（1m*1m正方形磁场线圈TCXS1125）
磁场强度	1-100A/m持续，100-1000A/m 1～10s短时(2m*2m正方形磁场线圈TCSX2250）
电流波形	50Hz/60Hz 正弦波
电流畸变率	<5%
波形间隔时间	1-9999s
试验持续时间	1-28800s
触发方式	自动、手动、外部信号触发
磁场线圈尺寸	20002000mm、10001000mm
磁场线圈形状	矩形
线圈测试方向	90°/180°
通用参数
显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 110V/220V，(±10%)，50/60Hz(大陆地区默认AC 220V)
保险丝	6A
最大功耗	100W
仪器工作状态指示	前面板LED指示、LCD显示
仪器接地连接方式	使用扁平接地线
EUT电源电压注入	机柜式,单相380VAC/63A工业插座
触发输出方式	标准1米同轴线
机箱尺寸	35U机柜
仪器重量	约100Kg
温度范围	15–35℃
湿度范围	45%–75%
气压范围	86kPa–106kPa
线圈参数
TCXS1125	磁场强度：1A/m-1200A/m
TCXS1125	尺寸：1320x180x1040mm （长x宽x高）
TCXS2250	磁场强度：1A/m-1000A/m
TCXS2250	尺寸：2340x2060x300mm （长x宽x高）
