组合式汽车瞬变脉冲模拟器TIS 700x

型号:

TIS 700x

产品介绍

TIS 700x系列瞬变脉冲干扰模拟器将电快速瞬变/脉冲群模块3a/3b、P1/2a微脉冲模块和所需的耦合网络集成在一台设备当中。TIS700x系列模拟器能够满足国际标准和全球众多汽车制造商的标准要求,并且可由用户需要定制各种波形模拟发生器。根据型号的不同，内置耦合网络的最大电流可达到200A。具有更高的脉冲电压、频率，可以自由设定上升、下降，用于寻找被测品的敏感点，远超出标准的要求。内置耦合网络的输入与LDS 200系列、APS系列和APG系列的输出相连，可作为统一的中央被试设备输出端口。不同的模拟器均由数据总线互联、并通过以太网连接至远程PC端组成一套完整的测试系统。

特点：

> 5.7寸彩色触摸屏前面板操作

> 内置电快速瞬变脉冲群发生器模块

> 内置微脉冲发生模块

> 符合ISO 7637 JASO SAE NISSAN 标准

> 内置60V、30A耦合网络（包括抛负载耦合），最大电流可达200A(200A需要定制)

> 通过CN25控制外部抛负载及电池供电模拟器

> 具有DUT电压、电流检测及过流保护功能

> 紧急停止功能

> 内置电源开关

> 以太网、RJ45接口，用于PC远程控制、打印测试报告

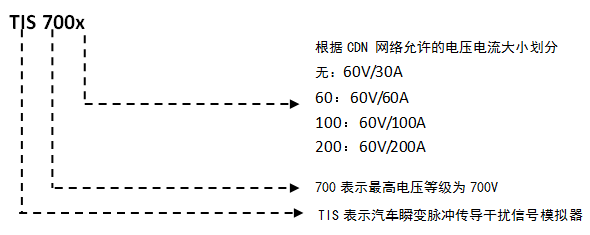

命名规则：

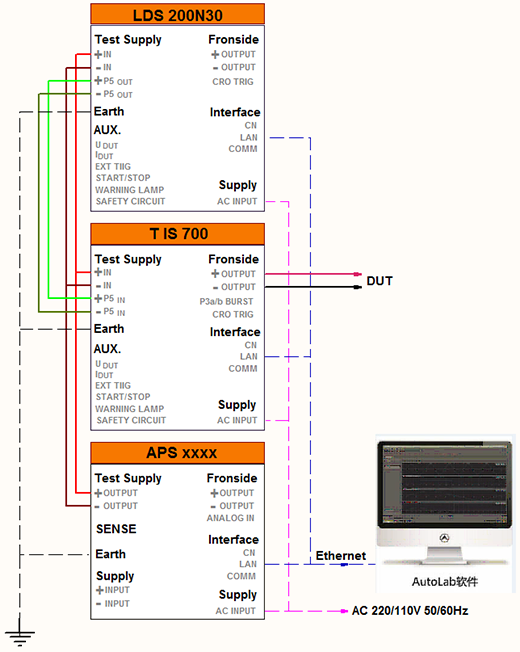

测试连接示意图：

技术参数
微脉冲发生器模块P1
测试电压	3-600 V
极性	负
上升时间Tr	0.5 μs – 1 μs 1.5 μs – 3 μs 无负载
持续时间Td	50 μs 土20%无负载 12 μs 土20% 2 Ω匹配负载 1 ms 土20% 无负载 1 ms 土20% 50 Ω匹配负载 2 ms土20% 无负载 1.5 ms土20% 10 Ω匹配负载 0.2 ms 土20% 无负载 0.3 ms 土20% 无负载 0.5 ms土20% 无负载
源阻抗	2 Ω，4 Ω，10 Ω，20 Ω，30 Ω，50 Ω
试验次数	1-9999
DUT电压监控	10:1
DUT电流监控	10 A : 1 V
脉冲间隔	0.2 s-60 s (其中最小间隔根据输出电压)
耦合方式	ICC,DCC (50 μs 土20%无负载波形)
微脉冲发生器模块P2a
测试电压	3-200 V
极性	正
上升时间Tr	0.5 μs – 1 μs 1.5 μs – 3 μs 无负载
持续时间Td	50 μs 土20%无负载 12 μs 土20% 2 Ω匹配负载 1 ms 土20% 无负载 1 ms 土20% 50 Ω匹配负载 2 ms土20% 无负载 1.5 ms土20% 10 Ω匹配负载 0.2 ms 土20% 无负载 0.3 ms 土20% 无负载 0.5 ms土20% 无负载
源阻抗	2 Ω，4 Ω，10 Ω，20 Ω，30 Ω，50 Ω
试验次数	1-9999
DUT电压监控	10:1
DUT电流监控	10 A : 1 V
脉冲间隔	0.2 s - 60 s(其中最小间隔根据输出电压)
耦合方式	ICC, DCC
电快速瞬变/脉冲群发生器模块P3a/3b
测试电压	25-700 V
极性	脉冲3b为正，脉冲3a为负
上升时间Tr	5ns土30% into 50 ohm负载 5 ns土30% into 1,000 ohm负载
持续时间Td	150 ns - 45/+45 ns into 50 ohm负载 150 ns - 45/+45 ns into 1,000 ohm负载
源阻抗	50 Ω
脉冲个数	1-200
脉冲群间隔时间	50 ms -999 ms
脉冲频率	0.1 kHz - 200 kHz
测试持续时间	1 s - 50000 s
耦合方式	CCC,DCC
输出方式	直接输出	通过 50 ohm 同轴连接器 (适用于连接电容耦合钳的测试)
通用参数
供电电压	AC 110/220 V，土10%，45-65 Hz
环境温度	15-35 ℃
相对温度	35%-85% RH（无凝露）
外形尺寸	输出电流30 A，4U机箱
	输出电流60 A和100 A，为6U机箱输出电流200 A为8U机箱
重量	约20 kg
触发方式	自动触发、手动触发
网络	内置耦合/去耦网络60 V / 30 A最大电流可达200 A
输入	被试设备供电	直流电压从APS或APG或其他直流电源输入
	脉冲5,7	通过TIS 700的网络叠加脉冲5和脉冲7
输出	从LDS200输入	中央被试设备输出端口
	同轴输出端口	连接符合ISO7637-3标准要求的电容耦合钳

随机标配

主机一台、说明书、检测报告、质保书、测试线、电源线、DUT电源线、接地线、用户测试程序（用户可自由编程）、标准测试程序（ISO 7637-2:2011标准等级1-4）

选配附件	主要技术参数
1.电流注入BCIP7637-3	频率范围：4kHz-100MHz
2.校准夹具BCICF-400	频率范围：DC-400MHz 特性阻抗：50Ω
3.100nF耦合电容DCP-100N	容值：100nF 耐压值：200V
4.100pF耦合电容DCP-100P	容值：100pF 耐压值：200V
5.校准电阻 PVK	型号	阻抗[Ω]
	PVK 05	0.5
	PVK 1	1
	PVK 2	2
	PVK 4	4
	PVK 10	10
	PVK 20	20
	PVK 30	30
	PVK 50	50
6.电容耦合夹V-EFTC	耦合电容： 100pF～200pF DC 5kV
7.软件	计算机联机控制软件AUTO Lab 支持windows XP and Windows7及以上，它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序；它能够自动/ 手动识别所连接的Auto Lab测试设备并进行自动配置；基于模板的报告功能可以帮助用户灵活地生成测试报告。

选型
TIS 700	CDN最大电流60 V/30 A
TIS 700-60	CDN最大电流60 V/60 A
TIS 700-100	CDN最大电流60 V/100 A
TIS 700-200	CDN最大电流60 V/200 A

产品标准

EN 301489-1
EN 301489-17
EN 300329
EN 300340
BMW-(Airbag ECU)
BMW 600 13.0(Part 2)
BMW GS 95002(1999)
Case New Holland ENS0310
Cummins 14269(982022-026)
DaimlerChrysler PF-10540
Audi(Reference vehicles)
BMW GS 95024-2-1(2010-01)
Chrysler CS-11809(2009)
Chrysler CS-11979
Chrysler DC-11224 Rev.A
Claas CN 05 0215
DaimlerChrysler DC-10614
EN 301489-24
BMW GS 95002(2001)
GJB 181A
ISO 7637-2:2011
ISO 7637-3:2016
GB/T 21437.2:2008
EN 300342-1
Chrysler PF-9326
