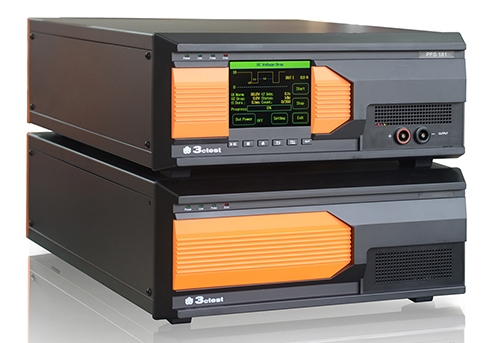

PFS 181机载电源特性模拟器是模拟直流电源输入端口电压暂降、短时中断、电压变化的发生器装置，是专门为直流系统进行抗干扰试验和测试而设计的智能化控制试验装置，它在技术上采用了**的嵌入系统控制、测量技术，所有的控制和测量功能均自动实现，因而极大地简化了系统组成，大大提高了系统的可靠性。独特的液晶显示操作界面具有良好的人机对话功能，操作过程方便简单，具有智能化的特点。
特点：
> 内置多功能测试模块
> 电压上升/下降时间可调
> 测试步骤排程功能
> 以太网RJ45接口，用于PC远程控制
> 打印测试报告
命名规则：
技术参数 |
额定电压 | 0-100 V，0.1 V步进 |
跌落/浪涌电压 | 0-100 V，0.1 V步进 |
跌落/浪涌时间 | 0.1 ms - 59.999 s |
电压上升/下降时间 | 0.1 ms - 10 s可调(最短时间取决于实验电压) |
输出电压的上过冲/下过冲 | 小于电压变化的10%(发生器负载阻抗为100 Ω时) |
间隔时间 | 0.1 s - 60.0 s |
测量显示精度 | 电流：1％±0.1 A |
最大输出电流（稳态） | ≤30 A |
实验次数 | 1–9999次 |
纹波含量 | <�输出额定电压的1% |
保护电流实验模式 | 1.0-Imax任意设定 |
负载调整率 | 输出电压随负荷的变化(0～额定电流)＜5％ |
中断时输出阻抗 | >100 kΩ |
通用参数 |
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | 8U: 交流220 V，±10%，50/60 Hz 22U:无 |
辅助工作电源 | 交流380 V |
保险丝 | 6 A |
最大功耗 | 300 W |
机箱尺寸 | 19英寸 8U机箱/22 U机柜 |
仪器重量 | 8U机箱：约30 kg 22U机箱：约125 kg |
温度范围 | 15–35 ℃ |
湿度范围 | 45%–75% |
气压范围 | 8 6kPa–106 kPa |
选型 |
PFS 181A10 | 输出最大电压100 V，最大电流5 A (8U) |
PFS 181B10 | 输出最大电压100 V，最大电流10 A(8U) |
PFS 181C10 | 输出最大电压100 V，最大电流20 A(8U) |
PFS 181D10 | 输出最大电压100 V，最大电流30 A(8U) |
PFS 181E10 | 输出最大电压100 V，最大电流50 A(22U) |
PFS 181F10 | 输出最大电压100 V，最大电流50 A(22U) |
产品标准
- GJB 181-86
- RTCA/DO-160E
- MIL-STD-704
- GJB181A-2003
