电源线尖峰脉冲发生器TPS-CS106

型号:

TPS-CS106

产品介绍

TPS-CS106电源线尖峰脉冲发生器是针对GJB 151A-1997、GJB 152A-1997、GJB 151B-2013和MIL-STD-461F标准中的CS106测试要求而设计开发的一款产品。能够以最高100Hz脉冲重复频率施加在EUT不接地输入电源线上，测试持续时间高达30分钟，最高满足1000V脉冲峰值线性调节。TPS-CS106设计基于第三代智能化控制平台，独特的彩色触摸屏操作界面具有良好的人机对话功能，操作过程方便简单，只需在参数设置页面进行简单的试验需求设置，即可完成各种测试过程自动执行，具有系统集成度高、控制智能化、操作简便、节省测试时间等优点。

特点：

> 5.7寸彩色触摸屏前面板操作；

> 满足GJB151A、152A、151B中的CS106测试要求；

> 满足MIL-STD-461F中的CS106测试要求；

> 脉冲重复频率最高100 Hz；

> 多种故障自动判断；

> EUT带载电流高达300 A；

> 兼容新老标准；

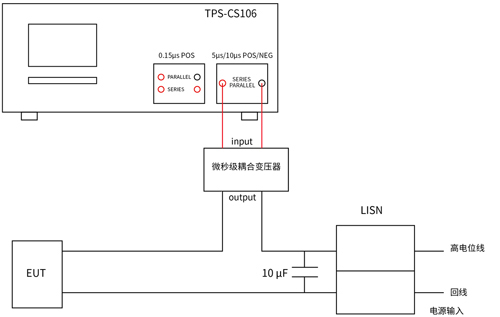

测试连接示意图1: 5/10 μs串联试验

测试连接示意图2: 0.15 μs串联试验

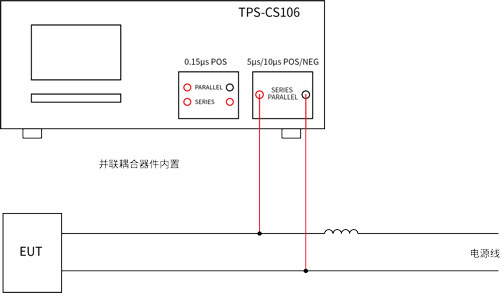

测试连接示意图3: 5/10 μs并联试验

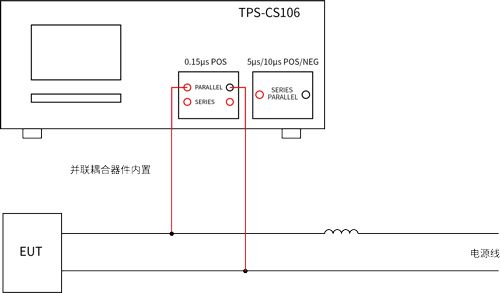

测试连接示意图4：0.15 μs并联试验

技术参数
设备型号	TPS-CS106	TPS-CS106(1000V)
测试电压范围	0 ～ 600 V（连续可调）	0.15 μs ：0 ～ 600 V（连续可调）
		5 μs/10 μs ：0 ～ 1000 V（连续可调）
校准电压	100 V ～ 600 V， ±10%	0.15 μs ：100 V ～ 600 V， ±10%
		5 μs/10 μs ：100 V ～ 1000 V， ±10%
GJB 151A-1997 GJB 152A-1997 波形参数、阻抗	0.15 μs脉冲宽度（50%-0%）	≤0.15 μs (<5 Ω)
	5 μs脉冲宽度（50%-0%）	≤5 μs (<2 Ω)
	10 μs脉冲宽度（50%-0%）	≤10 μs (<1 Ω)
GJB 151B-2013 MIL-STD-461F 波形参数、阻抗	上升时间（0%-100%）	1.5 μs±0.3 μs
	下降时间（100%-0%）	3.5 μs±0.3 μs
	脉冲宽度（0%-0%）	5.0 μs（±22%）
	反向过冲幅度	≤30% Vp
	反向过冲持续时间	＜20 μs
	源阻抗	≤2 Ω
输出极性	正、负(0.15 μs仅正)
触发	外部、自动、手动
脉冲重复频率	标配：1～20 pps
	可定制配置： 1～50 pps (0.15 μs) 1～100pps (5 μs & 10 μs)
外部相位同步	0°～ 360°，电源频率50 Hz-1000 Hz；可异步
并联模式	耦合器内置
串联模式	5 μs/10 μs 耦合器外置(32 A, 50 A, 100 A, 200 A, 300 A可选，更高电流可定制);
	0.15 μs耦合器内置（32 A, 50 A）;
	0.15 μs耦合器外置（100 A, 200 A, 300 A可选，更高电流可定制）
输出端口	4 mm插头
校准电阻	外置
通用参数
显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 220 V 50 Hz
保险丝	6A
最大功耗	200 W
机箱尺寸	19英寸/4U
仪器重量	约20 kg
温度范围	15 ℃～35 ℃
湿度范围	45% - 75%
气压范围	86 kPa – 106 kPa

标配附件
说明书、测试线、电源线、保险丝，接地线，校准电阻CRM 050
1、校准电阻模块CRM 050	无感电阻：5 Ω 尺寸：606530 mm (长宽高) 重量：0.1 kg
选配附件
600V系统配置：
1、微秒脉冲变压器 TPT-600-5	用于5 μs、10 μs波形耦合耦合脉冲电压：Max 600 V 副边通流能力：Max 300 A 尺寸：250 mm（宽）185 mm（高）400 mm（深）重量：15.5 kg
2、0.15 μs波形模块 TPS-CS106-1	用于输出0.15 μs波形耦合脉冲电压：Max 600 V 副边通流能力：Max 300 A 尺寸：250 mm（宽）185 mm（高）400 mm（深）重量：6.5 kg
1000V系统配置：
3、微秒脉冲变压器TPT-1000-1	用于5 μs、10 μs波形耦合耦合脉冲电压：Max 1000 V 副边通流能力：Max 300 A 尺寸：250 mm（宽）185 mm（高）400 mm（深）重量：15.5 kg
4、 0.15 μs波形模块TPS-CS106-100	用于输出0.15 μs波形耦合脉冲电压：Max 600 V 副边通流能力：Max 300 A 尺寸：250 mm（宽）185 mm（高）400 mm（深）重量：6.5 kg
5、微秒脉冲变压器 TPT-600-4	用于5 μs、10 μs波形耦合
	耦合脉冲电压：Max 600 V
	副边通流能力：Max 50 A
	尺寸：18514045 mm (长宽高)
	重量：约5 kg
6、穿心电容器 DCM 4032	电压：500 V AC ，电流：32 A
	电容：10 μF
	尺寸：225100100 mm(长宽高)
	重量：2.5 kg
7、穿心电容器 DCM 4050	电压：500 V AC ，电流：50 A
	电容：10 μF
	尺寸：225100100 mm(长宽高)
	重量：2.5 kg
8、穿心电容器 DCM 40100	电压：500 V AC ，电流：100 A
	电容：10 μF
	尺寸：225100100mm (长宽高)
	重量：2.5 kg
9、人工电源网络 LISN J50	感量：50 μH
	通流能力：50 A
	尺寸：160170410mm(长宽高)
	重量：3 kg

产品标准

MIL-STD-461F
GJB 151B:2013
GJB 151A:1997
GJB 152A:1997
