拉伸压缩两用载荷传感器LU-E
产品介绍
特点 ●高可靠性 ●高稳定性 ●可制作TEDS对应产品 产品一览 全部显示 LU-50KE ±500N用
规格 性能 | 额定容量 | ±500N |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -30～85℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约1.54kHz |
|---|
| 重量 | 约2.8kg (不含电缆) |
|---|
| 保护等级 | IP32 (IEC 60529) |
|---|
| 选购件 | 载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC |
|---|

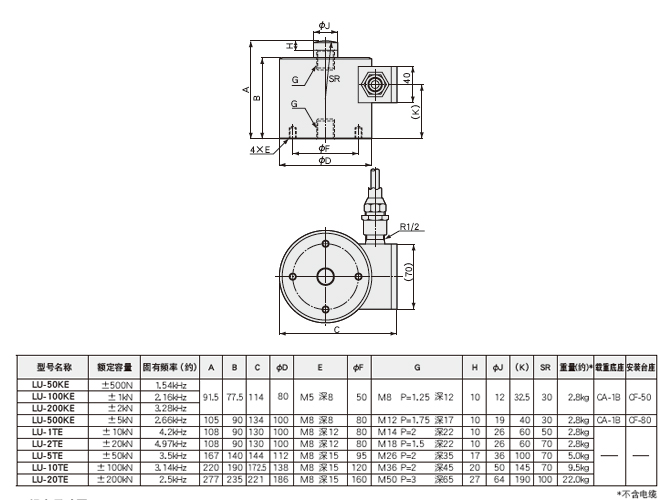

外形尺寸图
LU-100KE ±1kN用
规格 性能 | 额定容量 | ±1kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -30～85℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约2.16kHz |
|---|
| 重量 | 约2.8kg (不含电缆) |
|---|
| 保护等级 | IP32 (IEC 60529) |
|---|
| 选购件 | 载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC |
|---|
外形尺寸图
LU-200KE ±2kN用
规格 性能 | 额定容量 | ±2kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -30～85℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约3.28kHz |
|---|
| 重量 | 约2.8kg (不含电缆) |
|---|
| 保护等级 | IP32 (IEC 60529) |
|---|
| 选购件 | 载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC |
|---|
外形尺寸图
LU-500KE ±5kN用
规格 性能 | 额定容量 | ±5kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -30～85℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约2.66kHz |
|---|
| 重量 | 约4.5kg (不含电缆) |
|---|
| 保护等级 | IP32 (IEC 60529) |
|---|
| 选购件 | 载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC |
|---|
外形尺寸图
LU-1TE ±10kN用
规格 性能 | 额定容量 | ±10kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -30～85℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,前端插头 (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约4.2kHz |
|---|
| 重量 | 约2.8kg (不含电缆) |
|---|
| 保护等级 | IP32 (IEC 60529) |
|---|
| 选购件 | 载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC |
|---|
外形尺寸图
LU-2TE ±20kN用
规格 性能 | 额定容量 | ±20kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -30～85℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约4.97kHz |
|---|
| 重量 | 约2.8kg (不含电缆) |
|---|
| 保护等级 | IP32 (IEC 60529) |
|---|
| 选购件 | 载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC |
|---|
外形尺寸图
LU-5TE ±50kN用
规格 性能 | 额定容量 | ±50kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -30～85℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约3.5kHz |
|---|
| 重量 | 约5.0kg (不含电缆) |
|---|
| 保护等级 | IP32 (IEC 60529) |
|---|
| 选购件 | 载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC |
|---|
外形尺寸图
LU-10TE ±100kN用
规格 性能 | 额定容量 | ±100kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -30～85℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约3.14kHz |
|---|
| 重量 | 约9.5kg (不含电缆) |
|---|
| 保护等级 | IP32 (IEC 60529) |
|---|
| 选购件 | 载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC |
|---|
外形尺寸图
LU-20TE ±200kN用
规格 性能 | 额定容量 | ±200kN |
|---|
| 非线性 | ±0.2%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.1%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -30～85℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 前端插头 PRC03-12A10-7M (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约2.5kHz |
|---|
| 重量 | 约22.0kg (不含电缆) |
|---|
| 保护等级 | IP32 (IEC 60529) |
|---|
| 选购件 | 载荷底座 CA 安装台座 CF 球头节 RJ 旋转配件 TU 吊钩 THC 吊环 TRC |
|---|
外形尺寸图
备注 ※该产品不能用于质量测量显示的用途 ※本公司也可以制作符合CE认证的产品，具体请电询。
| |
