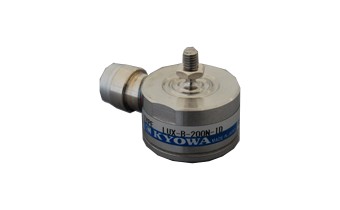

小型拉伸压缩两用载荷传感器LUX-B-ID
产品介绍
特点 ●高灵敏度 ●便于安装 ●支持TEDS 产品一览 全部显示 LUX-B-50N-ID ±50N用
规格 性能 | 额定容量 | ±50N |
|---|
| 非线性 | ±0.15%RO或以内 |
|---|
| 滞后 | ±0.15%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 0.85mV/V(1700×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 1～5V AC或DC |
|---|
| 输入电阻 | 375Ω±1.5% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 型号名称：TE-45 0.08mm2，6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约8kHz |
|---|
| 推荐拧紧扭矩 | 约3N･m |
|---|
| 材料 | SUS金属质地 |
|---|
| 重量 | 约50g（不含电缆） |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
| 选购件 | 安装底座 CX 球头节 TU 止动接头 TSC 止动金属件 TS |
|---|
外形尺寸图
LUX-B-100N-ID ±100N用
规格 性能 | 额定容量 | ±100N |
|---|
| 非线性 | ±0.15%RO或以内 |
|---|
| 滞后 | ±0.15%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 0.9mV/V(1800×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 1～5V AC或DC |
|---|
| 输入电阻 | 375Ω±1.5% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 型号名称：TE-45 0.08mm2，6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约11kHz |
|---|
| 推荐拧紧扭矩 | 约3N･m |
|---|
| 材料 | SUS金属质地 |
|---|
| 重量 | 约50g(不含电缆) |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
| 选购件 | 安装底座 CX 球头节 TU 止动接头 TSC 止动金属件 TS |
|---|
外形尺寸图
LUX-B-200N-ID ±200N用
规格 性能 | 额定容量 | ±200N |
|---|
| 非线性 | ±0.15%RO或以内 |
|---|
| 滞后 | ±0.15%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 0.9mV/V(1800×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 1～5V AC或DC |
|---|
| 输入电阻 | 375Ω±1.5% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 型号名称：TE-45 0.08mm2，6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约14kHz |
|---|
| 推荐拧紧扭矩 | 约3N･m |
|---|
| 材料 | SUS金属质地 |
|---|
| 重量 | 约50g（不含电缆） |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
| 选购件 | 安装底座 CX 球头节 TU 止动接头 TSC 止动金属件 TS |
|---|
外形尺寸图
LUX-B-500N-ID ±500N用
规格 性能 | 额定容量 | ±500N |
|---|
| 非线性 | ±0.15%RO或以内 |
|---|
| 滞后 | ±0.15%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 0.9mV/V(1800×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 375Ω±1.5% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 型号名称：TE-45 0.08mm2，6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约16kHz |
|---|
| 推荐拧紧扭矩 | 约10N･m |
|---|
| 材料 | SUS金属质地 |
|---|
| 重量 | 约90g(不含电缆) |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
| 选购件 | 安装底座 CX 球头节 TU 止动接头 TSC 止动金属件 TS |
|---|
外形尺寸图
LUX-B-1KN-ID ±1kN用
规格 性能 | 额定容量 | ±1kN |
|---|
| 非线性 | ±0.15%RO或以内 |
|---|
| 滞后 | ±0.15%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 0.9mV/V(1800×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 375Ω±1.5% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 型号名称：TE-45 0.08mm2，6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约21kHz |
|---|
| 推荐拧紧扭矩 | 约10N･m |
|---|
| 材料 | SUS金属质地 |
|---|
| 重量 | 约90g(不含电缆) |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
| 选购件 | 安装底座 CX 球头节 TU 止动接头 TSC 止动金属件 TS |
|---|
外形尺寸图
LUX-B-2KN-ID ±2kN用
规格 性能 | 额定容量 | ±2kN |
|---|
| 非线性 | ±0.15%RO或以内 |
|---|
| 滞后 | ±0.15%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.3mV/V(2600×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 375Ω±1.5% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 型号名称：TE-45 0.08mm2，6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约27kHz |
|---|
| 推荐拧紧扭矩 | 约10N･m |
|---|
| 材料 | SUS金属质地 |
|---|
| 重量 | 约90g（不含电缆） |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
| 选购件 | 安装底座 CX 球头节 TU 止动接头 TSC 止动金属件 TS |
|---|
外形尺寸图
LUX-B-5KN-ID ±5kN用
规格 性能 | 额定容量 | ±5kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.3mV/V(2600×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 375Ω±1.5% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 型号名称：TE-45 0.08mm2，6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约18kHz |
|---|
| 推荐拧紧扭矩 | 约80N･m |
|---|
| 材料 | SUS金属质地 |
|---|
| 重量 | 约260g（不含电缆） |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
| 选购件 | 安装底座 CX 球头节 TU 止动接头 TSC 止动金属件 TS |
|---|
外形尺寸图
LUX-B-10KN-ID ±10kN用
规格 性能 | 额定容量 | ±10kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.3mV/V(2600×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 375Ω±1.5% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 型号名称：TE-45 0.08mm2，6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约21kHz |
|---|
| 推荐拧紧扭矩 | 约80N･m |
|---|
| 材料 | SUS金属质地 |
|---|
| 重量 | 约260g(不含电缆) |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
| 选购件 | 安装底座 CX 球头节 TU 止动接头 TSC 止动金属件 TS |
|---|
外形尺寸图
LUX-B-20KN-ID ±20kN用
规格 性能 | 额定容量 | ±20kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 1.3mV/V(2600×10-6应变量)或以上 |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 15V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 375Ω±1.5% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 型号名称：TE-45 0.08mm2，6芯屏蔽氯丁橡胶铠装线3m，外径4.4mm， 传感器一侧：213FCW-8P， 测量器一侧：前端裸线 （屏蔽线没有与主机连接） |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约25kHz |
|---|
| 推荐拧紧扭矩 | 约80N･m |
|---|
| 材料 | SUS金属质地 |
|---|
| 重量 | 约260g(不含电缆) |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
| 选购件 | 安装底座 CX 球头节 TU 止动接头 TSC 止动金属件 TS |
|---|
外形尺寸图
安装底座 CX-2
| 产品名称 | 安装台座 |
|---|
| 对象产品型号 | LUX-B-50N-ID,LUX-B-100N-ID,LUX-B-200N-ID |
|---|
CX-4
| 产品名称 | 安装台座 |
|---|
| 对象产品型号 | LUX-B-500N-ID,LUX-B-1KN-ID,LUX-B-2KN-ID |
|---|
CX-6
| 产品名称 | 安装台座 |
|---|
| 对象产品型号 | LUX-B-5KN-ID,LUX-B-10KN-ID,LUX-B-20KN-ID |
|---|
止动接头 TSC-2F
| 产品名称 | 止动接头 |
|---|
| 对象产品型号 | LUX-B-50N-ID,LUX-B-100N-ID,LUX-B-200N-ID |
|---|
TSC-2M
| 产品名称 | 止动接头 |
|---|
| 对象产品型号 | LUX-B-50N-ID,LUX-B-100N-ID,LUX-B-200N-ID |
|---|
TSC-4FB
| 产品名称 | 止动接头 |
|---|
| 对象产品型号 | LUX-B-500N-ID,LUX-B-1KN-ID,LUX-B-2KN-ID |
|---|
TSC-4MB
| 产品名称 | 止动接头 |
|---|
| 对象产品型号 | LUX-B-500N-ID,LUX-B-1KN-ID,LUX-B-2KN-ID |
|---|
TSC-6FB
| 产品名称 | 止动接头 |
|---|
| 对象产品型号 | LUX-B-5KN-ID,LUX-B-10KN-ID,LUX-B-20KN-ID |
|---|
TSC-6MB
| 产品名称 | 止动接头 |
|---|
| 对象产品型号 | LUX-B-5KN-ID,LUX-B-10KN-ID,LUX-B-20KN-ID |
|---|
止动金属件 TS-2
| 产品名称 | 止动金属件 |
|---|
| 对象产品型号 | LUX-B-50N-ID,LUX-B-100N-ID,LUX-B-200N-ID |
|---|
TS-4B
| 产品名称 | 止动金属件 |
|---|
| 对象产品型号 | LUX-B-500N-ID,LUX-B-1KN-ID,LUX-B-2KN-ID |
|---|
TS-6B
| 产品名称 | 止动金属件 |
|---|
| 对象产品型号 | LUX-B-5KN-ID,LUX-B-10KN-ID,LUX-B-20KN-ID |
|---|
球头节 TU-6B 球头节
| 对象产品型号 | LUX-B-50〜200N-ID |
|---|
| 重量（约） | 25g |
|---|
TU-12B 球头节
| 对象产品型号 | LT-50〜200KFH,LT-50〜200KFL |
|---|
| 重量（约） | 200g |
|---|
TU-18B 球头节
| 对象产品型号 | LUX-B-5KN-ID〜20KN-ID |
|---|
| 重量（约） | 300g |
|---|
为了正确使用 ●在拉伸载荷状态下预测碰撞时，请注意载荷传感器的容量选择。 请选择比使用载荷高一规格的容量。 ●在选择与本载荷传感器组合使用的连接件材料时，请注意材料的强度。 特别是额定容量为2kN或以上时，请使用拉伸强度为800N/mm2或以上的材料。 推荐材料例 SUS630(H900) 硬度HRC40～47 SCM435 硬度HRC30～38 ●不能对本产品施超过加安全过载的载荷。特别是测量拉伸载荷时，被测物有落下的危险。
| |
