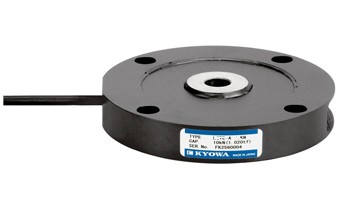

薄式载荷传感器LCTE-A
产品介绍
特点 ●安装容易 ●高精度・高可信性 ●可制作TEDS对应产品 产品一览 全部显示 LCTE-A-10KN 10kN用
规格 性能 | 额定容量 | 10kN |
|---|
| 非线性 | ±0.05%RO或以内 |
|---|
| 滞后 | ±0.05%RO或以内 |
|---|
| 反复性 | 0.03%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.003%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.003%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V DC |
|---|
| 推荐激励电压 | 1～10V DC |
|---|
| 输入电阻 | 350Ω±1.5% |
|---|
| 输出电阻 | 350Ω±1.5% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径约6mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 横向载荷界限 | 50% (不会引起机械性损坏的大载荷) |
|---|
| 重量 | 约3.2kg (不含电缆) |
|---|
| 材料 | 特殊钢 |
|---|
| 选购件 | 橡胶配件 RA01 连接箱 JB4LC-US |
|---|

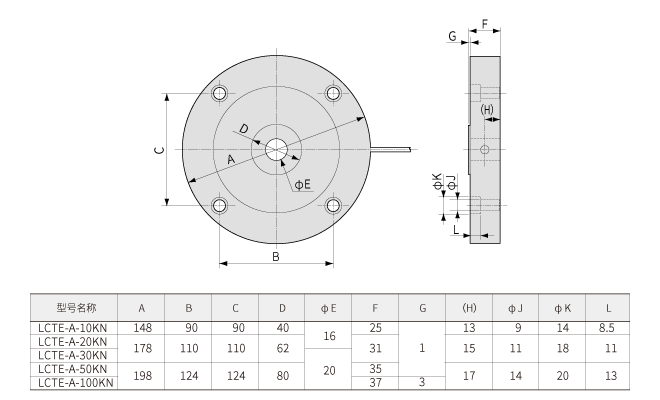

外形尺寸图
LCTE-A-20KN 20kN用
规格 性能 | 额定容量 | 20kN |
|---|
| 非线性 | ±0.05%RO或以内 |
|---|
| 滞后 | ±0.05%RO或以内 |
|---|
| 反复性 | 0.03%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.003%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.003%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V DC |
|---|
| 推荐激励电压 | 1～10V DC |
|---|
| 输入电阻 | 350Ω±1.5% |
|---|
| 输出电阻 | 350Ω±1.5% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径约6mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 横向载荷界限 | 50% (不会引起机械性损坏的大载荷) |
|---|
| 重量 | 约5.1kg (不含电缆) |
|---|
| 材料 | 特殊钢 |
|---|
| 选购件 | 橡胶配件 RA01 连接箱 JB4LC-US |
|---|
外形尺寸图
LCTE-A-30KN 30kN用
规格 性能 | 额定容量 | 30kN |
|---|
| 非线性 | ±0.05%RO或以内 |
|---|
| 滞后 | ±0.05%RO或以内 |
|---|
| 反复性 | 0.03%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.003%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.003%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V DC |
|---|
| 推荐激励电压 | 1～10V DC |
|---|
| 输入电阻 | 350Ω±1.5% |
|---|
| 输出电阻 | 350Ω±1.5% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径约6mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 横向载荷界限 | 50% (不会引起机械性损坏的大载荷) |
|---|
| 重量 | 约5.1kg (不含电缆) |
|---|
| 材料 | 特殊钢 |
|---|
| 选购件 | 橡胶配件 RA01 连接箱 JB4LC-US |
|---|
外形尺寸图
LCTE-A-50KN 50kN用
规格 性能 | 额定容量 | 50kN |
|---|
| 非线性 | ±0.05%RO或以内 |
|---|
| 滞后 | ±0.05%RO或以内 |
|---|
| 反复性 | 0.03%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.003%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.003%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V DC |
|---|
| 推荐激励电压 | 1～10V DC |
|---|
| 输入电阻 | 350Ω±1.5% |
|---|
| 输出电阻 | 350Ω±1.5% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径约6mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 横向载荷界限 | 50% (不会引起机械性损坏的大载荷) |
|---|
| 重量 | 约6.9kg (不含电缆) |
|---|
| 材料 | 特殊钢 |
|---|
| 选购件 | 橡胶配件 RA01 连接箱 JB4LC-US |
|---|
外形尺寸图
LCTE-A-100KN 100kN用
规格 性能 | 额定容量 | 100kN |
|---|
| 非线性 | ±0.1%RO或以内 |
|---|
| 滞后 | ±0.1%RO或以内 |
|---|
| 反复性 | 0.05%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.003%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.003%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V DC |
|---|
| 推荐激励电压 | 1～10V DC |
|---|
| 输入电阻 | 350Ω±1.5% |
|---|
| 输出电阻 | 350Ω±1.5% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线10m, 外径约6mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 横向载荷界限 | 50% (不会引起机械性损坏的大载荷) |
|---|
| 重量 | 约7.2kg (不含电缆) |
|---|
| 材料 | 特殊钢 |
|---|
| 选购件 | 橡胶配件 RA01 连接箱 JB4LC-US |
|---|
外形尺寸图
为了正确使用 （注1）不得在车辆上安装并使用。 （注2）不得用于频繁出现横向载荷的环境。 （注3）不得在倾斜面，垂直面安装并使用。
| |
