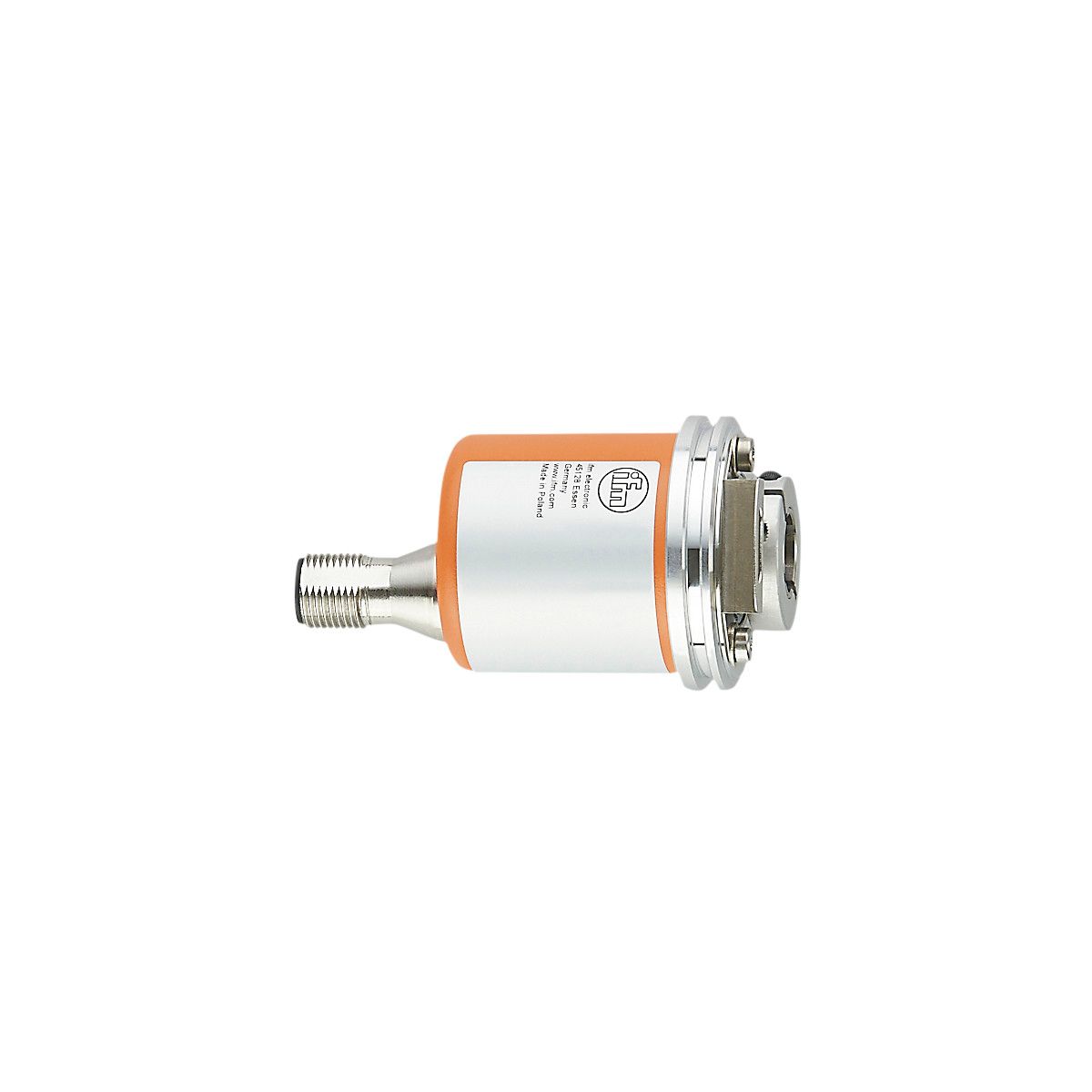

带空心轴的绝对式多圈编码器RM8007
产品名称 带空心轴的绝对式多圈编码器RMS0024-C24/UST
产品介绍
技术参数： | 产品特征 |
|---|
| 分辨率 | 4096 步距; 4096 圈数; 24 Bit | | 通信接口 | CAN | | 轴监控器 | 单面开通的空心轴 | | 轴直径 [mm] | 12 | | 应用 |
|---|
| 功能原理 | **式 | | 旋转类型 | 多圈 | | 电气数据 |
|---|
| 工作电压 [V] | 9...30 DC; (符合cULus - Class 2标准) | | 电流损耗 [mA] | < 100; ((10 V DC) ; ≤ 50 (24 V DC)) | | 防护等级 | III | | 反相保护 | 有 | | 输出 |
|---|
| 短路保护 | 有 | | 代码 | 二位输出 | | 测量/设定范围 |
|---|
| 分辨率 | 4096 步距; 4096 圈数; 24 Bit | | 精度/偏差 |
|---|
| 精确度 [°] | 0.25 | | 软件/编程 |
|---|
| 参数设定 | CAN参数; 标度; 预设; 波特率; 转向; Node ID | | 接口 |
|---|
| 通信接口 | CAN | | CAN |
|---|
| 协议 | CANopen | | 出厂设置 | | | 版本 | DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0 | | 工作条件 |
|---|
| 环境温度 [°C] | -40...85 | | 允许***相对空气湿度 [%] | 98 | | 外壳防护等级 | IP 65; (在外壳: IP 65; 在轴: IP 64) | | 认证/测试 |
|---|
| 抗冲击 | | | 抗震 | | | 机械技术数据 |
|---|
| 重量 [g] | 228 | | 尺寸 [mm] | Ø 36.5 / L = 74 | | 原材料 | 法兰: 铝; 外壳盖: 钢 粉末镀层 | | 机械最大值 [U/min] | 6000 | | 启动扭矩最大值 [Nm] | 3 | | 温度扭矩参考 [°C] | 25 | | 轴监控器 | 单面开通的空心轴 | | 轴直径 [mm] | 12 | | 轴材料 | | | 轴向轴负载最大值 (轴末端) [N] | 40 | | 径向轴负载最大值 (轴末端) [N] | 110 | | 显示器/操作件 |
|---|
| 显示 | | Preoperational Mode | LED, 绿色 | | Operational Mode | LED, 绿色 闪烁 | | 故障报警 | LED, 红色 闪烁 |
| | 电气连接 |
|---|
| 接插件: 1 x M12, 轴向的 |
| |
