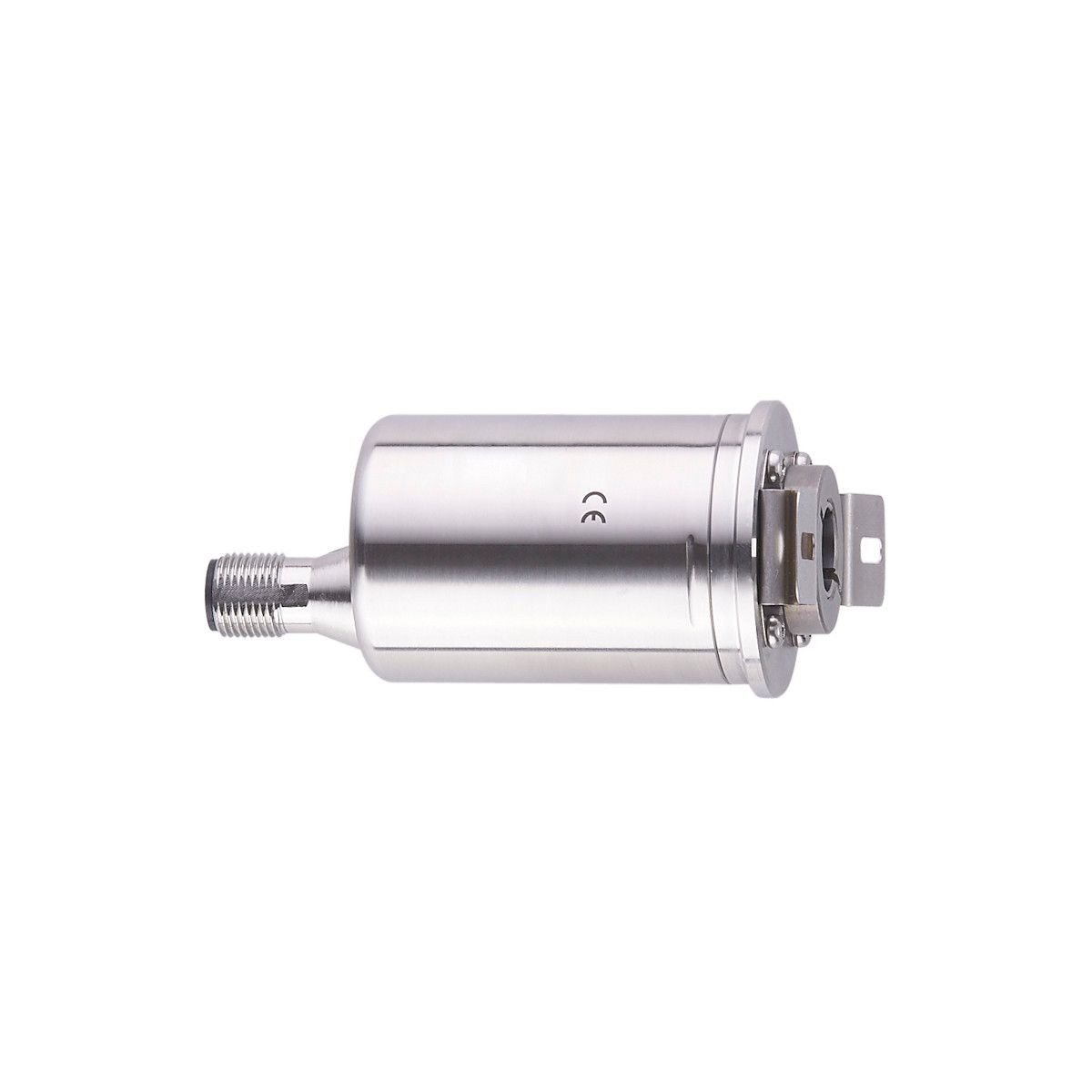

带空心轴的绝对式多圈编码器RMA310
产品名称 带空心轴的绝对式多圈编码器MULTITURN ENCODER WET LINE
产品介绍
- 即使在断电时也能提供**位置
- 测量轴承运行时间，实现高效维护计划
- 可自由编程总分辨率高达31位
- 可编程数字开关输入/输出
- 通过磁力感应原理获得高耐冲击和振动能力
技术参数： | 产品特征 |
|---|
| 分辨率 | 65536 步距; 32768 圈数; 31 Bit | | 通信接口 | IO-Link | | 轴监控器 | 单面开通的空心轴 | | 轴直径 [mm] | 12 | | 应用 |
|---|
| 功能原理 | **式 | | 旋转类型 | 多圈 | | 检测系统 | 磁性 | | 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC; (根据PELV标准) | | 额定绝缘电压 [V] | 30 | | 电流损耗 [mA] | < 75 | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间最大值 [ms] | 1000 | | 旋转电气最大值 [U/min] | 6000 | | 输入 |
|---|
| 短路保护数字输入 | 有 | | 测量/设定范围 |
|---|
| 分辨率 | 65536 步距; 32768 圈数; 31 Bit | | 精度/偏差 |
|---|
| 精确度 [°] | 0.1 | | 软件/编程 |
|---|
| 参数设定 | 预设; 零点; 转向; 速度 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM3 (230,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 CDV | | 外形 | Identification and Diagnosis; Switching Signal Channel; Measurement Data Channel (high resolution) | | SIO模式 | 否 | | 必需的mater port type | A | | 处理周期最小值 [ms] | 2.3 | | IO-Link过程数据（周期性） | | | IO-Link功能（非周期性） | 应用特定标签; 运行小时数计数器; 内部温度; 开关循环数计数器; 轴移动时间（小时） | | 支持的DeviceID | | | 注释 | | | 工作条件 |
|---|
| 环境温度 [°C] | -40...85 | | 存储温度 [°C] | -40...85 | | 允许***相对空气湿度 [%] | 98; (不允许冷凝) | | 外壳防护等级 | IP 68; IP 69K | | 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61000-4-2 ESD | 4 kV CD | | DIN EN 61000-4-3 HF 辐射的 | 10 V/m | | DIN EN 61000-4-4 Burst | 2 kV | | DIN EN 61000-4-6 HF 射频场感应的传导抗扰度 | 10 V |
| | 抗振强度 | | DIN EN 60068-2-6 | 20 g / 10...1000 Hz 半正弦 |
| | 抗冲击 | | DIN EN 60068-2-27 | 200 g / 11 ms |
| | 持续抗冲击性 | | DIN EN 60068-2-29 | 20 g / 6 ms 半正弦 |
| | MTTF [年] | 283 | | 机械技术数据 |
|---|
| 重量 [g] | 382.5 | | 尺寸 [mm] | Ø 42 / L = 89.5 | | 原材料 | 法兰: 不锈钢(1.4404 / 316L); 外壳: 不锈钢(1.4521/444) | | 启动扭矩最大值 [Nm] | 5 | | 温度扭矩参考 [°C] | 20 | | 轴监控器 | 单面开通的空心轴 | | 轴直径 [mm] | 12 | | 轴材料 | | | 轴的安装深度 [mm] | 22 | | ***轴向轴 [mm] | 0,5 | | 电气连接 - 插头 |
|---|
| 接插件: 1 x M12; 成型体: 不锈钢(1.4401/316) |
| |
