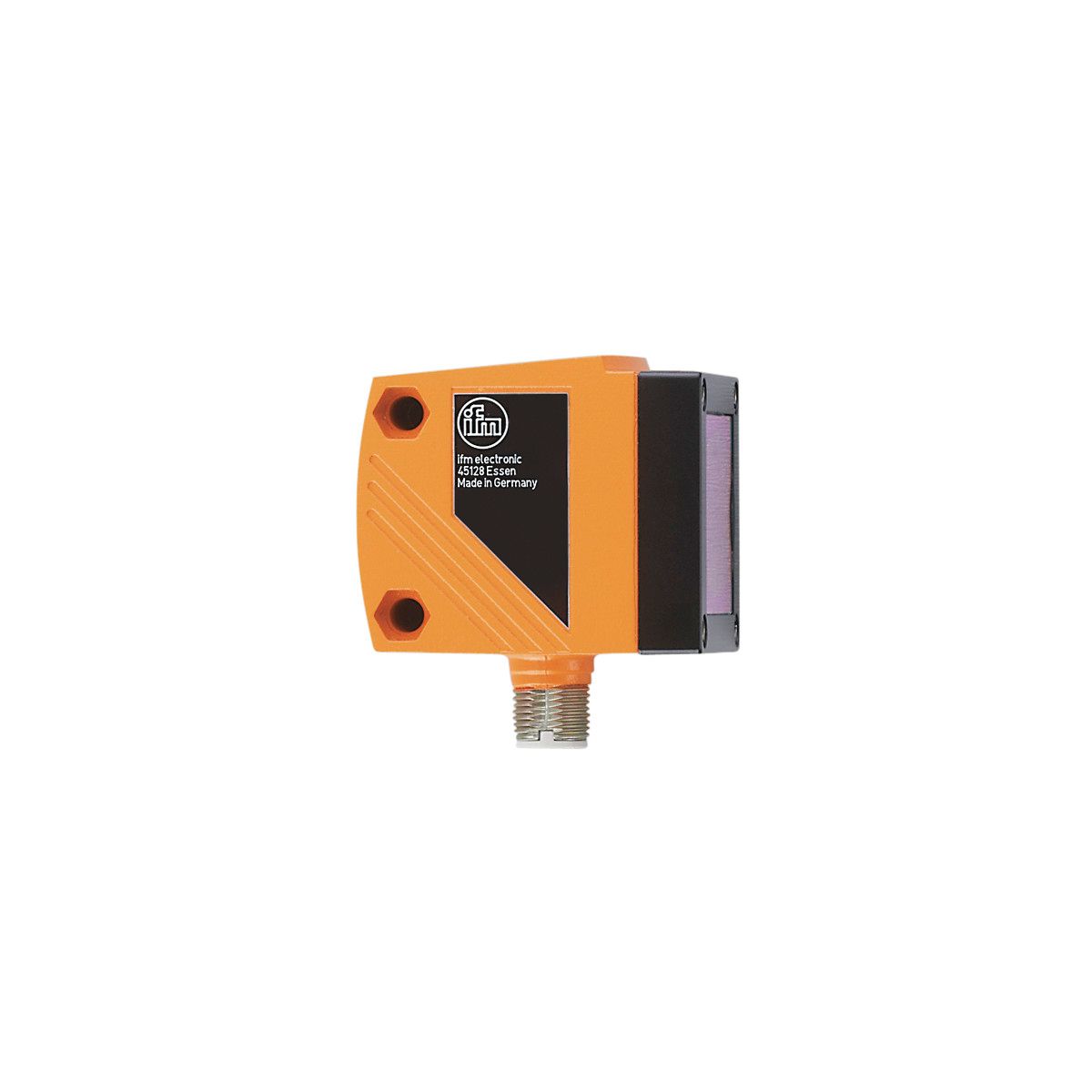

激光测距传感器O1D120
产品介绍
- 可靠的光学距离测量，量程最高可达 10 m
- 两个开关输出，其中一个可编程为 IO-Link，另一个可作为模拟输出
- 可调整的测量范围和窗口功能
- 适用于需背景抑制功能的应用
- 极高的性价比
技术参数： | 产品特征 |
|---|
| 测量范围 [m] | 0.2...10; (白纸 200 x 200 mm 90 %反射) | | 通信接口 | IO-Link | | 激光防护等级 | 2 | | 外壳 | 矩形的 | | 尺寸 [mm] | 59 x 42 x 52 | | 应用 |
|---|
| 特殊的性能 | 背景消隐 | | 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC | | 电流损耗 [mA] | < 150 | | 防护等级 | III | | 反相保护 | 有 | | 使用寿命 [h] | 50000 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 | | 输出 |
|---|
| 输出数量 | 2 | | 电气设计 | PNP | | 数字输出数量 | 2 | | 输出功能 | 常开/常闭; (可选) | | 每个输出最大电流负载 [mA] | 200 | | 模拟输出数量 | 1 | | 模拟电流输出 [mA] | 4...20 | | 负载最大值 [Ω] | 250 | | 模拟电压输出 [V] | 0...10 | | 负载电阻最小值 [Ω] | 5000 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 监控范围 |
|---|
| 光斑宽度最大值 [mm] | 15 | | 光斑高度最大值 [mm] | 15 | | 光点尺寸参考 | 10 m | | 背景消隐可用 | 有 | | 背景消隐 [m] | 0...19 | | 测量/设定范围 |
|---|
| 测量范围 [m] | 0.2...10; (白纸 200 x 200 mm 90 %反射) | | 测量频率 [Hz] | 1...50 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 | | 外形 | Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis | | SIO模式 | 有 | | 必需的mater port type | A | | 模拟过程数据 | 2 | | 二位输出过程数据 | 3 | | 处理周期最小值 [ms] | 6 | | 支持的DeviceID | | | 工作条件 |
|---|
| 环境温度 [°C] | -10...60 | | 外壳防护等级 | IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | | 激光防护等级 | 2 | | 激光保护注意事项 | | 注意: | 激光 | | 功率: | <= 4,0 mW | | 波长: | 650 nm | | 脉冲: | 1,3 ns | | 请不要直视光束。 | | | 请避免和激光接触。 | | | 激光等级: | 2 | | EN / IEC60825-1:2007 | | EN / IEC60825-1:2014 | | 符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月. |
| | 机械技术数据 |
|---|
| 重量 [g] | 317 | | 外壳 | 矩形的 | | 尺寸 [mm] | 59 x 42 x 52 | | 原材料 | 外壳: 模压铸锌; 前面透镜: 玻璃; LED窗口: PC | | 透镜校准 | 侧面的镜组 | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | 2 x LED, 黄色 | | 操作 | LED, 绿色 | | 距离, 编程 | 字母数字显示, 4位数字 |
| | 附件 |
|---|
| 附件(可选) | | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12 | | 其他数据 |
|---|
| 参数 | 设定范围 | 出厂设定 | | Uni | mm, m, inch | mm | | OU1 | Hno, Hnc, Fno, Fnc | Hno | | SP1 [mm] | 200...9999 | 1000 | | nSP1 [mm] | 200...9999 | 800 | | FSP1 [mm] | 200...9999 | 1200 | | OU2 | Hno, Hnc, Fno, Fnc, I, U | I | | SP2 [mm] | 200...9999 | 2000 | | nSP2 [mm] | 200...9999 | 1800 | | FSP2 [mm] | 200...9999 | 2200 | | ASP [mm] | 0...9999 | 0 | | AEP [mm] | 0...9999 | 9999 | | rATE [Hz] | 1...50 | 5 | | dS1 [s] | 0...0.1...5 | 0 | | dr1 [s] | 0...0.1...5 | 0 | | dS2 [s] | 0...0.1...5 | 0 | | dr2 [s] | 0...0.1...5 | 0 | | dFo [s] | 0...0.1...5 | 0 | | dIS | d1...3 ; rd1...3; OFF | d3 |
| | 重复精度/精确度 |
|---|
| 读写距离(mm) | 测量值的重复精度 | | 精确度 | | | 白色(90 %反射) | 灰色(18 %反射) | 白色(90 %反射) | 灰色(18 %反射) | | 200...1000 mm | ± 5.0 mm | ±7.5 mm | ± 15.0 mm | ± 18.0 mm | | 1000...2000 mm | ± 5.5 mm | ±10.0 mm | ± 15.0 mm | ± 20.0 mm | | 2000...4000 mm | ± 17.5 mm | ±22.5 mm | ± 25.0 mm | ± 32.0 mm | | 4000...6000 mm | ± 27.5 mm | ±40.0 mm | ± 35.0 mm | ± 50.0 mm | | 6000...10000 mm | ± 60.0 mm | | ± 70.0mm | |
| | | 重复精度/精确度 |
|---|
| 读写距离(mm) | 测量值的重复精度 | | 精确度 | | | 白色(90 %反射) | 灰色(18 %反射) | 白色(90 %反射) | 灰色(18 %反射) | | 200...1000 mm | ± 16.5 mm | ±16.5 mm | ± 26.5 mm | ± 26.5 mm | | 1000...2000 mm | ± 16.5 mm | ±16.5 mm | ± 26.5 mm | ± 26.5 mm | | 2000...4000 mm | ± 30.0 mm | ±37.0 mm | ± 40.0 mm | ± 47.0 mm | | 4000...6000 mm | ± 37.0 mm | ±57.0 mm | ± 47.0 mm | ± 67.0 mm | | 6000...10000 mm | ± 75.0 mm | — | ± 85.0mm | — |
| | 测量频率 | 50 Hz | | 物体的外部光线 | 40...100 klx |
| | 重复精度/精确度 |
|---|
| 读写距离(mm) | 测量值的重复精度 | | 精确度 | | | 白色(90 %反射) | 灰色(18 %反射) | 白色(90 %反射) | 灰色(18 %反射) | | 200...1000 mm | ± 4.0 mm | ±4.5 mm | ± 14.0 mm | ± 15.0 mm | | 1000...2000 mm | ± 4.5 mm | ±6.0 mm | ± 14.5 mm | ± 16.0 mm | | 2000...4000 mm | ± 13.5 mm | ±14.5 mm | ± 23.5 mm | ± 24.0 mm | | 4000...6000 mm | ± 19.0 mm | ±21.0 mm | ± 29.0 mm | ± 31.0 mm | | 6000...10000 mm | ± 37.0 mm | — | ± 47.0 mm | — |
| | | 重复精度/精确度 |
|---|
| 读写距离(mm) | 测量值的重复精度 | | 精确度 | | | 白色(90 %反射) | 灰色(18 %反射) | 白色(90 %反射) | 灰色(18 %反射) | | 200...1000 mm | ± 10.0 mm | ± 10.0 mm | ± 20.0 mm | ± 20.0 mm | | 1000...2000 mm | ± 10.0 mm | ± 10.0 mm | ± 20.0 mm | ± 20.0 mm | | 2000...4000 mm | ± 17.0 mm | ± 18.0 mm | ± 27.0 mm | ± 28.0 mm | | 4000...6000 mm | ± 22.0 mm | ± 25.0 mm | ± 32.0 mm | ± 35.0 mm | | 6000...10000 mm | ± 37.0 mm | – | ± 47.0mm | – |
| | 黑色物体的检测距离(6 %反射) | <= 4000 mm | | 数值用于 | | | 物体的外部光线 | < 40...100 klx | | 恒定的环境条件 | 23 °C / 960 hPa | | 最小的启动时间(分钟) | 10 |
|
| |
