• 耐震的正面塑料镜头
• 同步输出距离值和反射率，提高过程可靠性/同时输出距离值和反射率，提高过程可靠性
• 基于反射率识别和分拣物体
• 过程值可以在显示器上显示2种颜色并通过IO-Link发送

技术参数：

产品特征
光线种类	红光
测量范围 [m]	0.08...1.5
距离设置范围 [m]	0.085...1.5
物体反射率设置范围 [%]	6...900; (反射率; 6 % 黑色纸; 100 % 白纸)
通信接口	IO-Link
激光防护等级	1
尺寸 [mm]	61.7 x 22.5 x 45.2
电气数据
工作电压 [V]	10...30 DC
电流损耗 [mA]	< 75
电流损耗参考电压 [V]	24
防护等级	III
反相保护	有
光线种类	红光
波长 [nm]	650
使用寿命 [h]	50000
输入
输入	激光打开/关闭
输出
电气设计	PNP
输出功能	2 x 常开/常闭; (可设定参数)
每个输出最大电流负载 [mA]	100
开关频率DC [Hz]	11
短路保护类型	脉冲
过载保护	有
监控范围
检测距离 [mm]	< 1500
光斑直径最大值 [mm]	5
光点尺寸参考	在***检测距离
背景消隐 [m]	< 20
测量/设定范围
测量范围 [m]	0.08...1.5
距离设置范围 [m]	0.085...1.5
物体反射率设置范围 [%]	6...900; (反射率; 6 % 黑色纸; 100 % 白纸)
测量频率 [Hz]	33
接口
通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
SDCI标准	IEC 61131-9
外形	Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO模式	有
必需的mater port type	A
处理周期最小值 [ms]	5
IO-Link过程数据（周期性）	功能 位长 过程值 2 x 16 设备状态 4 二进制开关信息 2
IO-Link功能（非周期性）	应用特定标签; 运行小时数计数器; 开关循环数计数器
支持的DeviceID	运行方式 DeviceID 默认 926
注释	更多信息请参见“下载”中的IODD PDF文件
工作条件
环境温度 [°C]	-25...60
注意环境温度	当环境温度<-10°C时，预热时间是必要的。 激光关闭。
存储温度 [°C]	-30...80
外壳防护等级	IP 65; IP 67
认证/测试
激光防护等级	1
激光保护注意事项	注意: 激光 激光等级: 1 EN / IEC60825-1:2007 EN / IEC60825-1:2014 符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月.
MTTF [年]	217
机械技术数据
重量 [g]	229.15
尺寸 [mm]	61.7 x 22.5 x 45.2
原材料	外壳: 不锈钢(1.4404 / 316L); PPSU; ABS; PMMA; PBT / PC; EPDM; 前面透镜: PMMA
显示器/操作件
显示	开关状态 2 x LED, 黄色 1 x 字母数字显示, 3位数字
元件	3 按钮
附件
供货范围	固定螺母: 2
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12

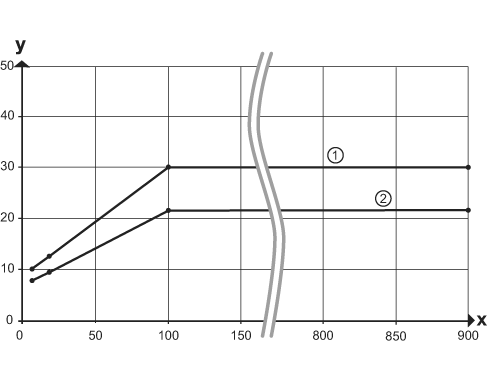

图表

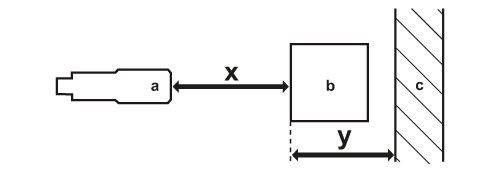

	a: 传感器 b: 目标 c: 背景 x: 距离传感器/目标物 [mm] y: 最小的距离物体/背景 [mm]
其他数据
参数 设定范围 出厂设定 Uni cm cm OU1 Hno, Hnc, Fno, Fnc, OFF Hno SP1 [cm] 8.5…150 150 nP1 [cm] 8.5…150 20 FP1 [cm] 8.5…150 25 LG1 And,Or,Off Off dS1 [s] 0…0.1…5 0 dr1 [s] 0…0.1…5 0 OU2 Hno, Hnc, Fno, Fnc, OFF Hno SP2 [%] 6…900 6 bP2 [%] 6…900 60 dP2 [%] 6…900 30 HyL Lo/Hi Lo LG2 And,Or,Off Off dS2 [s] 0...0.1...5 0 dr2 [s] 0...0.1...5 0 dFO [s] 0...0.1...5 0.1 dIS ON / OFF ON
可重复性: 6 σ

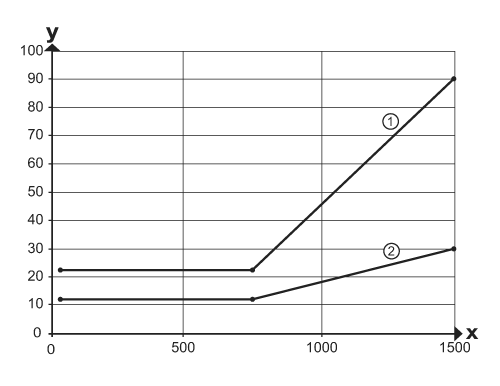

测量值的重复精度 距离 白色(90 %反射) 黑色(6 %...90 %减弱) 85 mm 12.0 mm 22.0 mm 750 mm 12.0 mm 22.0 mm 1500 mm 30.0 mm 90.0 mm
数值用于 物体的外部光线 < 10 klx 恒定的环境条件 23 °C / 960 hPa 最小的启动时间(分钟) 10
