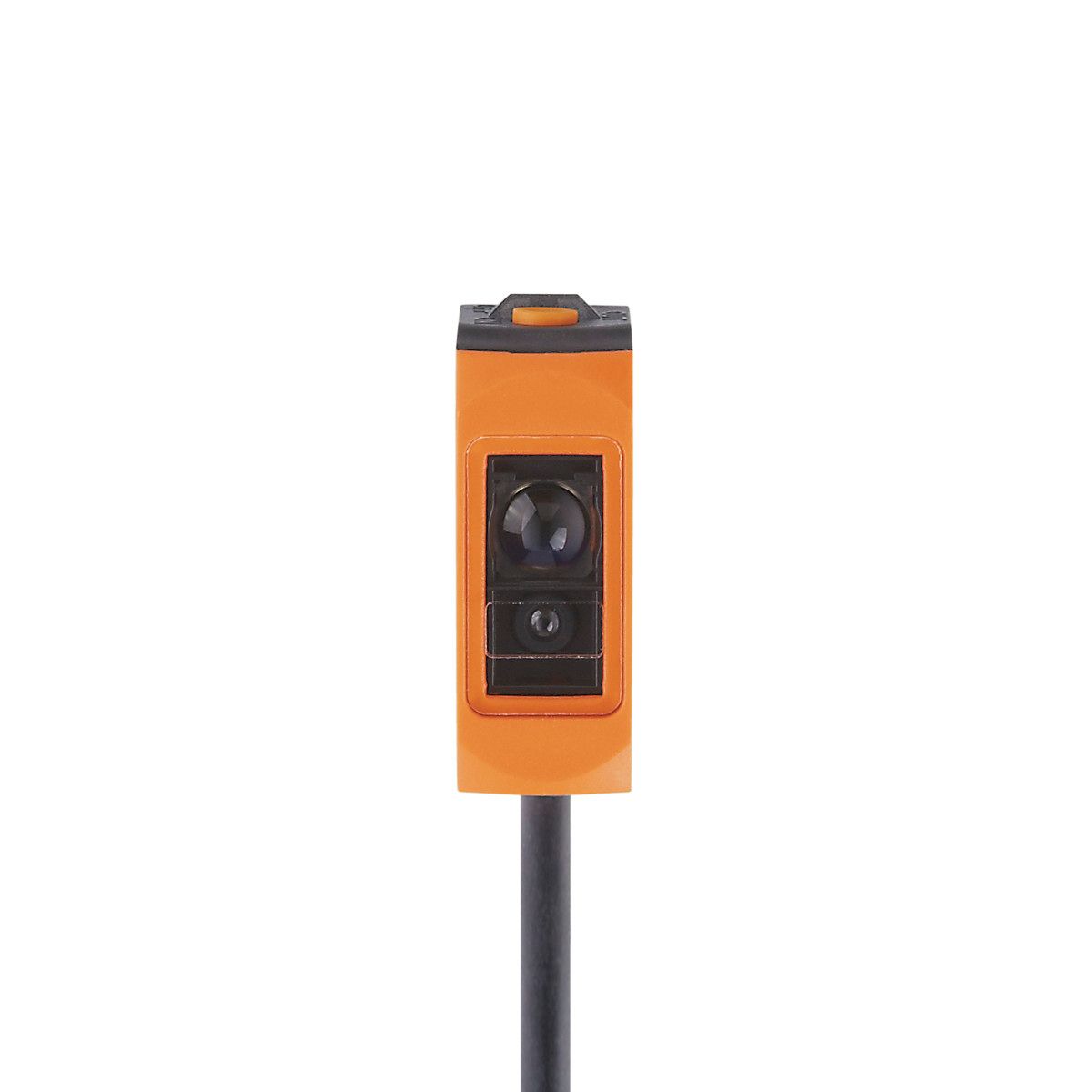

带背景消除的漫反射光电开关O6H706
产品名称 带背景消除的漫反射光电开关O6HLFPKG
产品介绍
技术参数： | 产品特征 |
|---|
| 光线种类 | 红光 | | 通信接口 | IO-Link | | 外壳 | 矩形的 | | 尺寸 [mm] | M3 | | 应用 |
|---|
| 特殊的性能 | 背景消隐 | | 功能原理 | 漫反射光电开关 | | 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC | | 电流损耗 [mA] | 16; ((24 V)) | | 防护等级 | III | | 反相保护 | 有 | | 光线种类 | 红光 | | 波长 [nm] | 650 | | 输出 |
|---|
| 电气设计 | PNP | | 输出功能 | 亮通和暗通模式; (可选) | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 100 | | 开关频率DC [Hz] | 1001 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 监控范围 |
|---|
| 检测距离 [mm] | 1...200; (白纸 200 x 200 mm) | | 白色物体的检测距离(6 %反射) [mm] | 1...200 | | 灰色物体的检测距离:(18 %反射) [mm] | 8...170 | | 黑色物体的检测距离(6 %反射) [mm] | 12...100 | | 光斑直径最大值 [mm] | 2.2 | | 光点尺寸参考 | 在***检测距离 | | 背景消隐可用 | 有 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 | | 外形 | Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel; Process Data Variable | | SIO模式 | 有 | | 必需的mater port type | A | | 处理周期最小值 [ms] | 10 | | IO-Link过程数据（周期性） | | | IO-Link功能（非周期性） | 应用特定标签; 运行小时数计数器; 开启循环计数器 | | 支持的DeviceID | | | 工作条件 |
|---|
| 环境温度 [°C] | -10...60 | | 外壳防护等级 | IP 65; IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | | 激光保护注意事项 | | 注意: | 激光 | | 激光等级: | 1 | | EN / IEC60825-1:2007 | | EN / IEC60825-1:2014 | | 符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月. |
| | MTTF [年] | 513 | | UL认证 | | Ta | -25...60 °C | | Enclosure type | Type 1 | | 电源 | Class 2 | | 文件数量UL | E174191 |
| | 机械技术数据 |
|---|
| 重量 [g] | 60.5 | | 外壳 | 矩形的 | | 尺寸 [mm] | M3 | | 螺纹代号 | M3 | | 原材料 | 外壳: ABS; PPSU; 密封圈: EPDM | | 透镜材料 | | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | 1 x LED, 黄色 | | 操作 | 1 x LED, 绿色 |
| | 注释 |
|---|
| 注释 | | | 包装单位 | 1 件 | | 电气连接 |
|---|
| 电缆: 2 m, PUR, 黑色, Ø 3.7 mm; 3 x 0.25 mm² | | 图表 |
|---|

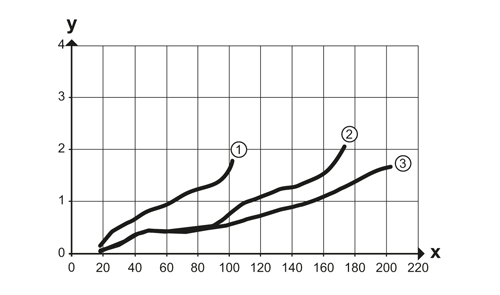

| 精确度曲线 |
| x: | 距离传感器/目标物 [mm] |
|---|
| y: | 最小的距离物体/背景 [mm] |
|---|
| 1 = | 目标 黑色(6 %反射) , 背景(白色90 %反射) |
|---|
| 2 = | 目标 灰色(18 %反射) , 背景(白色90 %反射) |
|---|
| 3 = | 目标 白色(90 %反射) , 背景(白色90 %反射) |
|---|
|
|---|
|

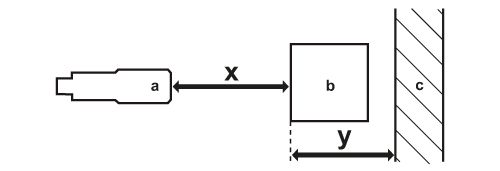

| a: | 传感器 |
|---|
| b: | 目标 |
|---|
| c: | 背景 |
|---|
| x: | 距离传感器/目标物 [mm] |
|---|
| y: | 最小的距离物体/背景 [mm] |
|---|
|
|---|
| 其他数据 |
|---|
| 可重复性/精度： 6 σ |
|---|
| 测量值的重复精度 | | | Abstand | 白色(90 %反射) | 黑色(6 %...90 %减弱) | | 20 mm | 0.1 mm | 0.5 mm | | 100 mm | 0.5 mm | 2.0 mm | | 200 mm | 4 mm | OL | | | | | 精确度 | | | Abstand | 白色(90 %反射) | 黑色(6 %...90 %减弱) | | 20 mm | ± 1.0 mm | ± 1.3 mm | | 100 mm | ± 5.0 mm | ± 6.5 mm | | 200 mm | ± 20.0 mm | OL |
| |
| |
