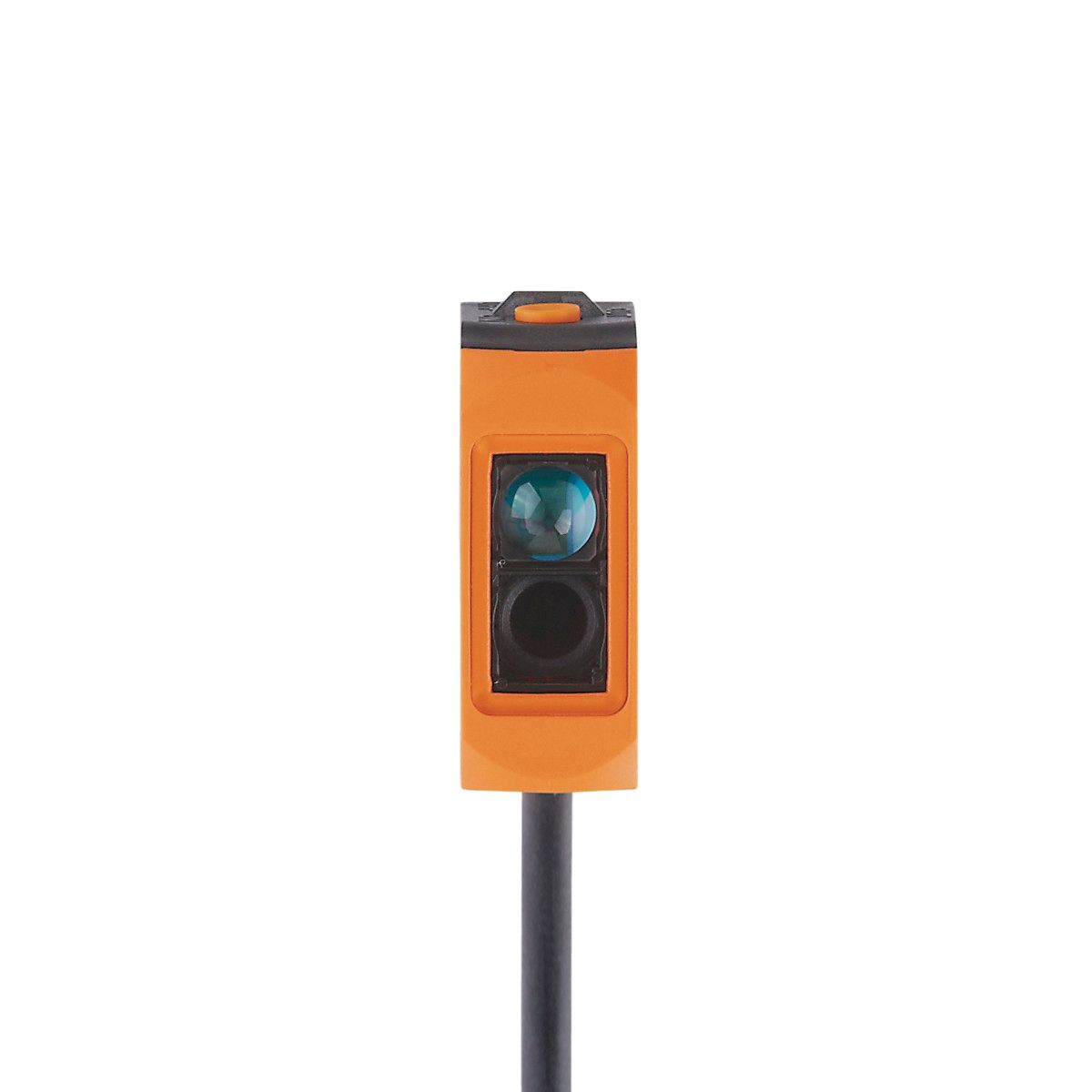

对射式光电开关接收装置O6E700
产品介绍
技术参数： | 产品特征 |
|---|
| 光线种类 | 红光 | | 通信接口 | IO-Link | | 激光防护等级 | 1 | | 外壳 | 矩形的 | | 尺寸 [mm] | 35.4 x 13 x 21 | | 应用 |
|---|
| 功能原理 | 对射式光电开关 | | 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC | | 电流损耗 [mA] | 13; (24 V) | | 防护等级 | III | | 反相保护 | 有 | | 光线种类 | 红光 | | 波长 [nm] | 650 | | 输出 |
|---|
| 电气设计 | PNP | | 输出功能 | 亮通和暗通模式; (可选) | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 100 | | 开关频率DC [Hz] | 1000 | | 短路保护类型 | 脉冲 | | 监控范围 |
|---|
| 发射器/接收器 | 接收装置 | | 检测距离 [m] | 15 | | 最小的可识别物体直径 [mm] | 7; (15 m) | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 | | 外形 | Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel | | SIO模式 | 有 | | 必需的mater port type | A | | 处理周期最小值 [ms] | 2.5 | | IO-Link过程数据（周期性） | | | IO-Link功能（非周期性） | 应用特定标签; 运行小时数计数器; 开关循环数计数器 | | 支持的DeviceID | | | 工作条件 |
|---|
| 环境温度 [°C] | -10...60 | | 外壳防护等级 | IP 65; IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | | 激光防护等级 | 1 | | 激光保护注意事项 | | 注意: | 激光 | | 激光等级: | 1 | | EN / IEC60825-1:2007 | | EN / IEC60825-1:2014 | | 符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月. |
| | MTTF [年] | 1134 | | UL认证 | | | 机械技术数据 |
|---|
| 重量 [g] | 59.5 | | 外壳 | 矩形的 | | 尺寸 [mm] | 35.4 x 13 x 21 | | 原材料 | 外壳: ABS; PPSU; 密封圈: EPDM | | 透镜材料 | | | 透镜校准 | 侧面的镜组 | | 拧紧扭矩 [Nm] | 0.5; (螺丝钉) | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | 1 x LED, 黄色 | | 操作 | 1 x LED, 绿色 |
| | 注释 |
|---|
| 注释 | | | 包装单位 | 1 件 | | 电气连接 |
|---|

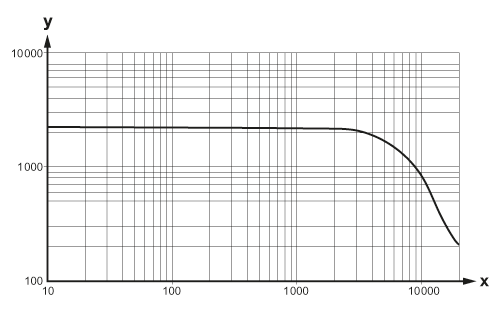

| 接口 | 电缆: 2 m, PUR, 黑色, Ø 3.7 mm; 3 x 0.25 mm² | | 图表 |
|---|
|
| x: | Abstand [mm] |
|---|
| y: | Funktionsreservefaktor |
|---|
|
|---|
| |
