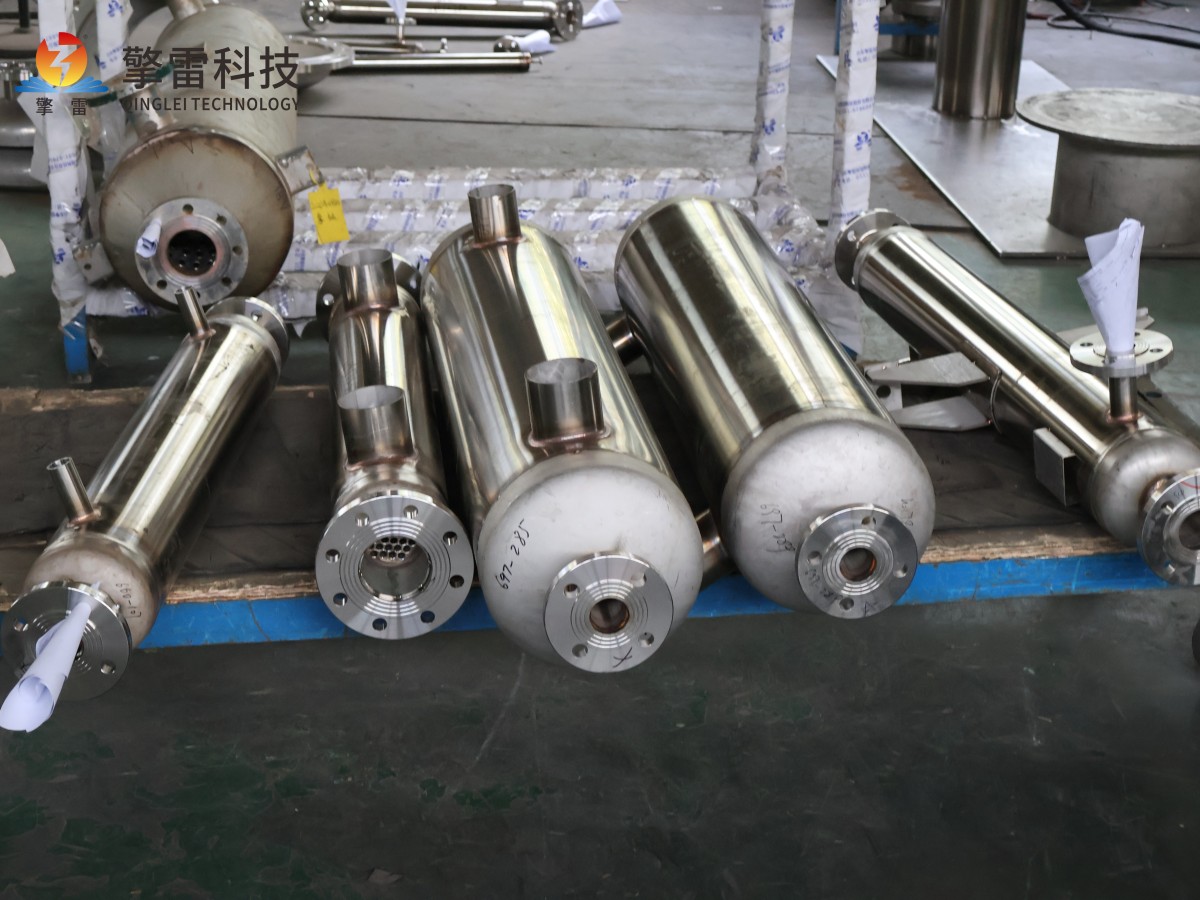

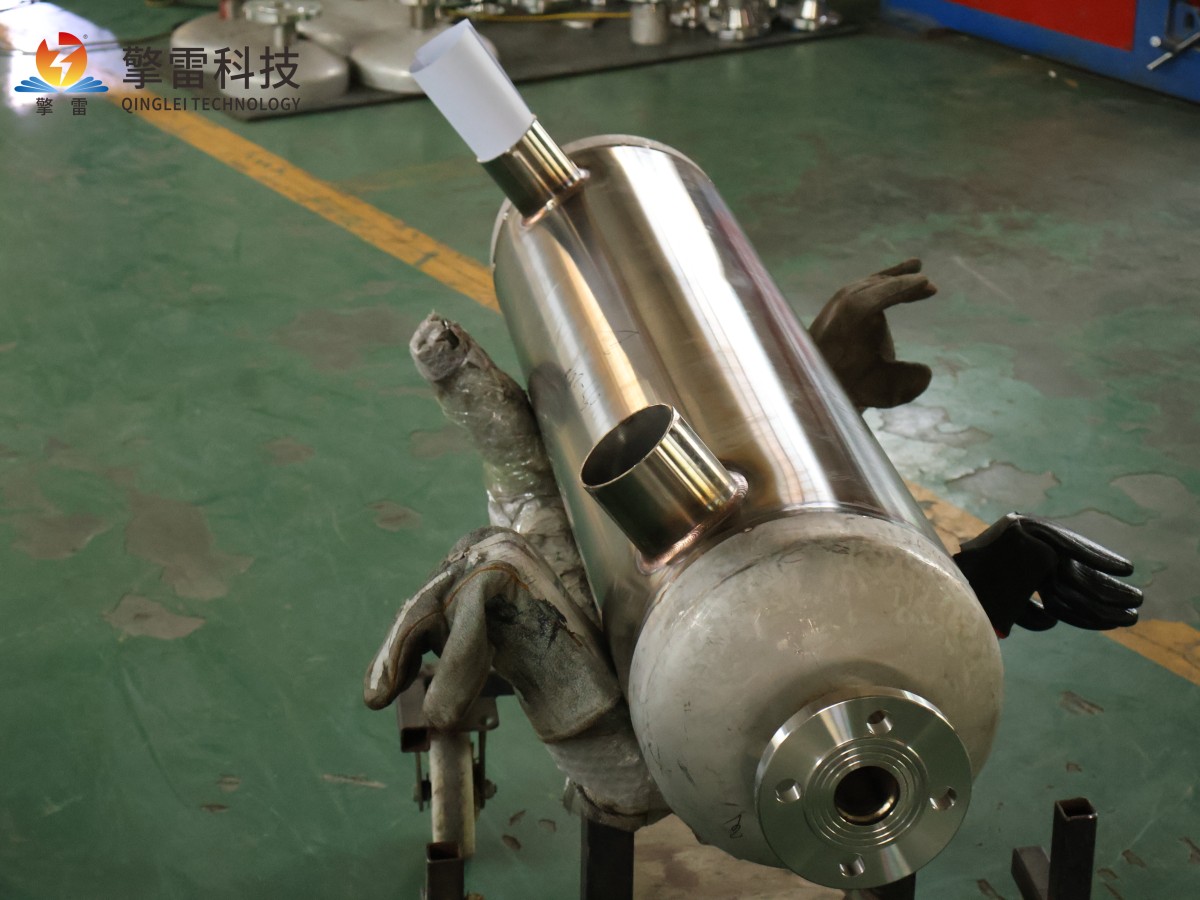

列管式蒸汽换热器，又称管壳式换热器，是工业热交换领域中应用最为广泛的设备类型之一。它以结构简单坚固、运行可靠、能适应高温高压工况等突出优势，在石油化工、电力能源、集中供暖及食品医药等行业中扮演着核心角色。

结构与工作原理

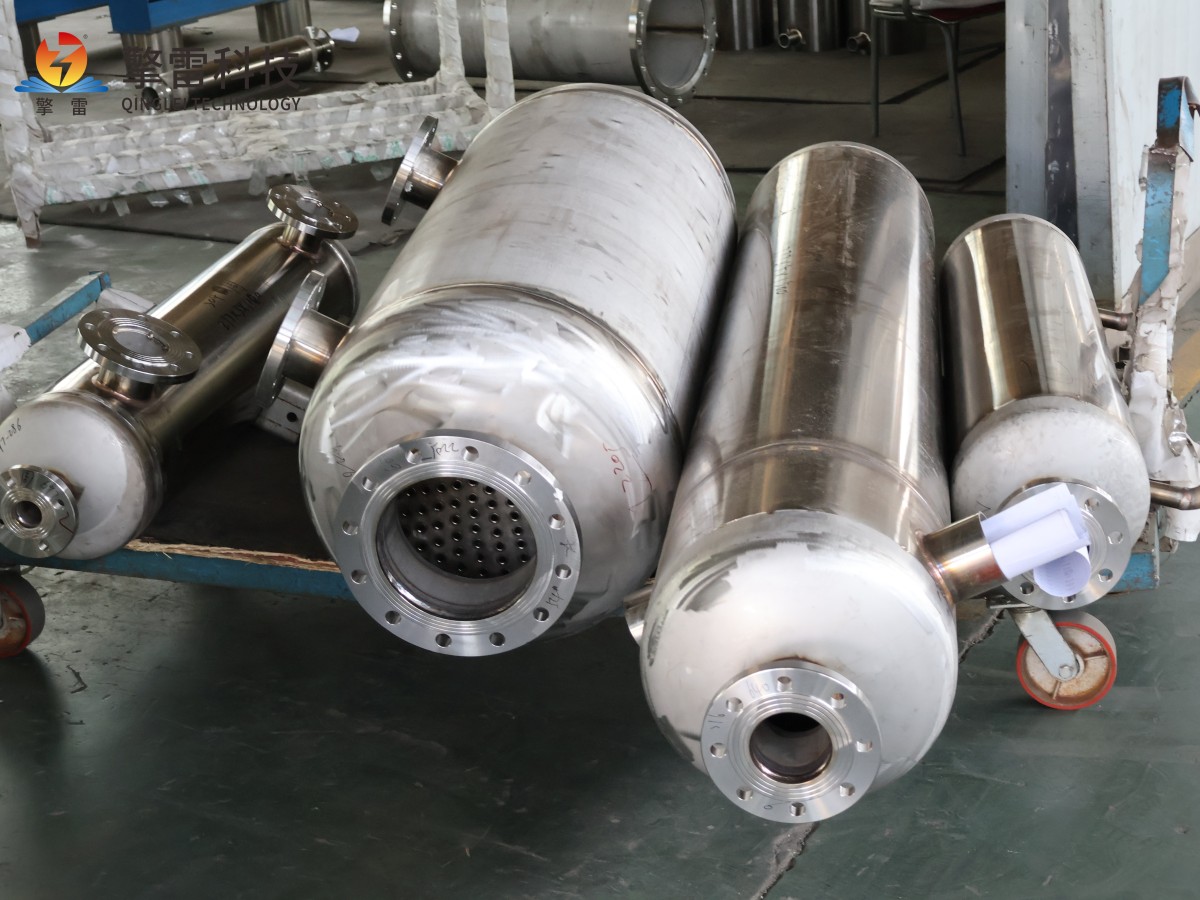

该设备的核心构造是一个圆柱形壳体，内部装有一束平行排列的管子，即管束。管束两端固定在管板上，形成封闭的管程空间。工作时，蒸汽与需要加热的流体分别走管程和壳程。为提高壳程流体的换热效率，壳体内通常安装有多块折流板，引导流体在管束间多次横向冲刷，从而增强湍流程度。换热管在管板上的排列方式也大有讲究，等边三角形排列最为紧凑，能获得更高的传热系数，而正方形排列则更方便进行管外壁的机械清洗。

主要分类与特点

根据热膨胀应力补偿方式的不同，列管式蒸汽换热器主要有以下几种类型：

固定管板式是最为常见的一种，其管束两端管板直接与壳体焊接为一体，结构最为简单、成本低廉。但它的显著局限是，当管程与壳程的温差较大时，会因热膨胀不均产生巨大的热应力，有损坏设备的风险，因此更适用于温差较小的工况。

性能优势与局限

列管式换热器的核心优势在于其极高的可靠性。它采用全金属焊接结构，能够轻松应对工业场景中常见的高温（可达400℃以上）和高压（可达10.0MPa以上） 的严苛条件。其次，壳程流道宽敞，即使流体中含有杂质也不易堵塞，且便于清洗。此外，其设计制造技术已高度成熟，造价相对低廉，是性价比极高的选择。
