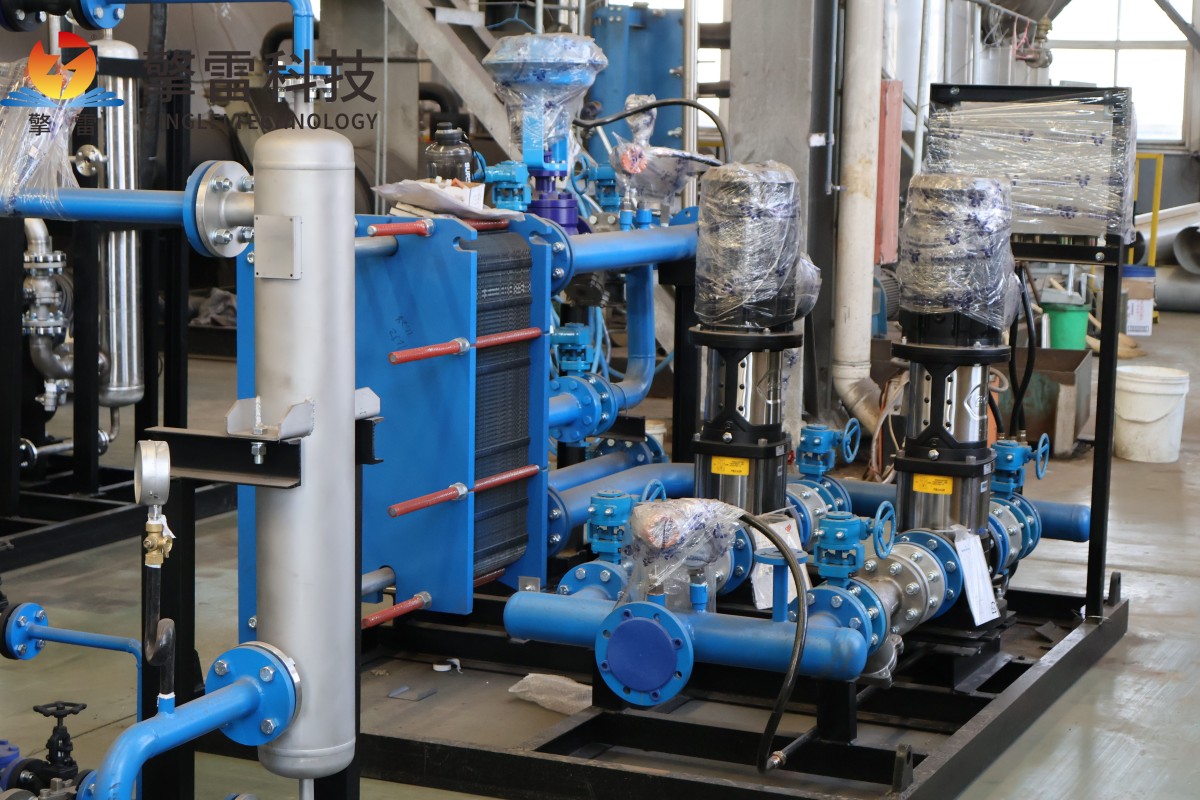

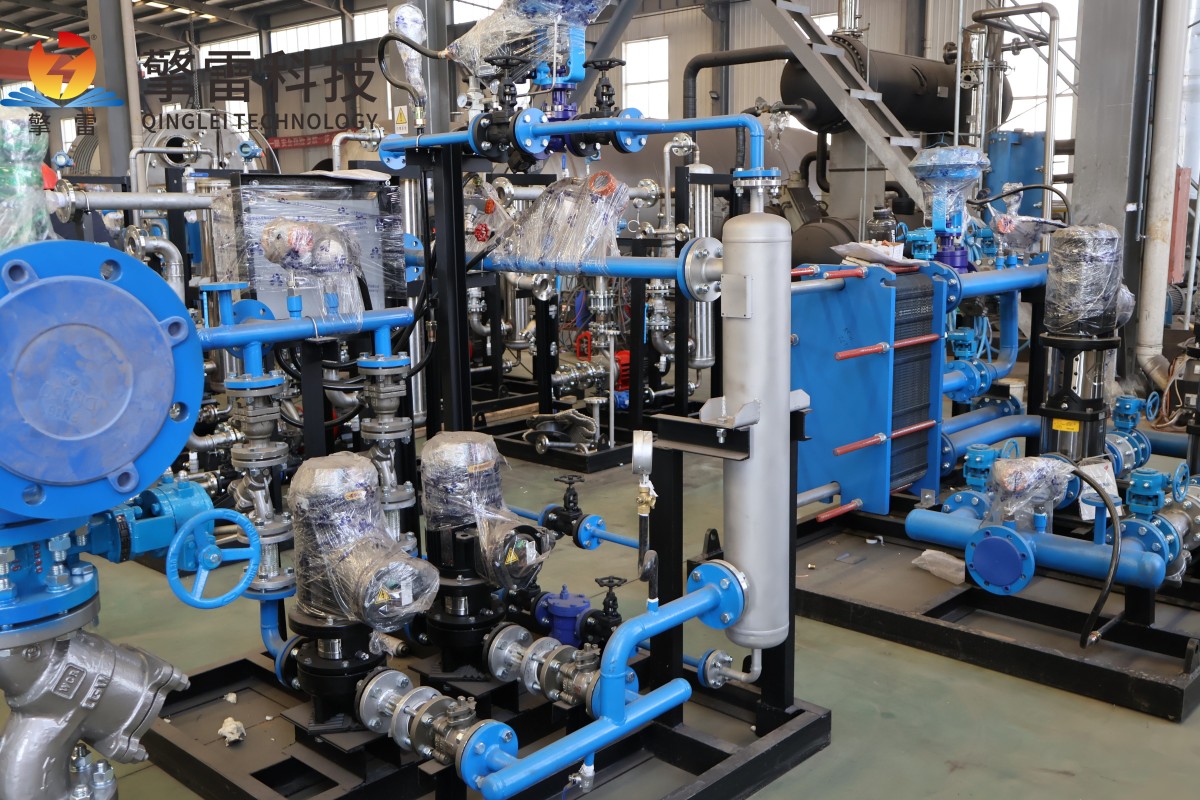

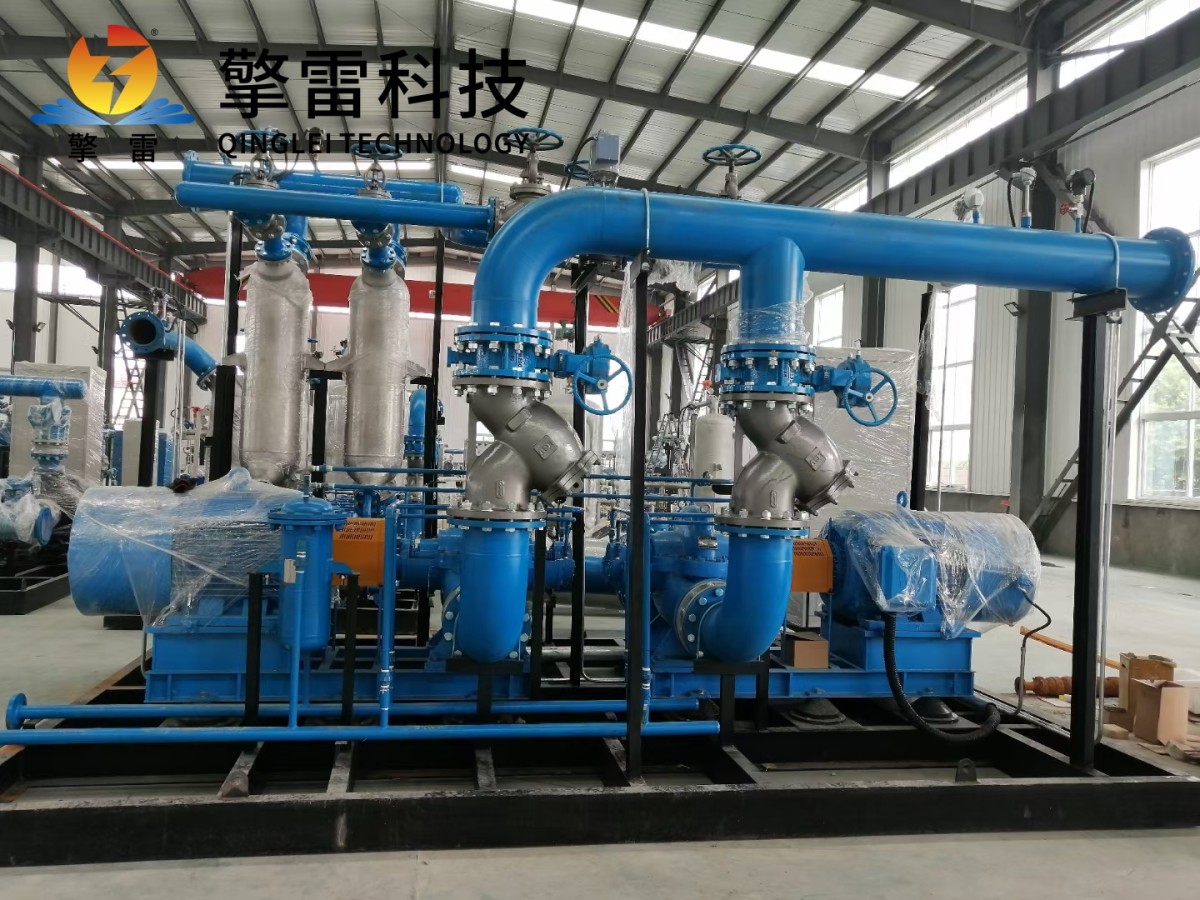

水水热交换机组是一种将热水-热水换热系统高度集成的成套设备，广泛应用于集中供热、空调制冷及工业冷却等领域。它以水-水换热器为核心，集成了循环水泵、控制系统、阀门仪表及管路等辅助部件，构成一个“即插即用”的模块化热交换站。

工作原理与核心构成

该机组的工作原理遵循间壁式传热的基本规律。高温的一次侧热水（如来自市政热网）与低温的二次侧回水（如建筑采暖循环水）分别流经换热器的两侧通道，通过金属壁面进行热量传递，两种介质不发生直接接触

水水热交换机组主要由三大模块构成：

换热模块：这是机组的核心。在绝大多数现代化水水机组中，换热模块均采用板式换热器。这源于其突出的技术经济优势：传热系数可达管壳式换热器的2至5倍，结构极为紧凑，占地面积小，且拆装清洗方便，可根据需要灵活增减板片以调整换热面积。

动力与控制模块：包括变频循环水泵、电动调节阀和以PLC为核心的智能控制系统。通过气候补偿、变频调速等技术，实现按需供热与自动化运行。

辅助模块：涵盖补水定压装置、除污器、仪表及管路阀门，确保系统压力恒定、介质洁净与整体安全。

技术优势与应用特点

水水热交换机组的核心价值在于其显著的集成化与智能化优势：

高效与紧凑：板式换热器带来的高传热效率和紧凑结构，使得机组占地面积通常仅为传统管壳式方案的1/5至1/3，大大节省了土建投资。

安装快：设备出厂前已完成全部组装和调试，现场仅需连接五个标准法兰接口（一次侧供回水、二次侧供回水、补水）并接入主电源，即可投入运行，大幅缩短了施工周期。
