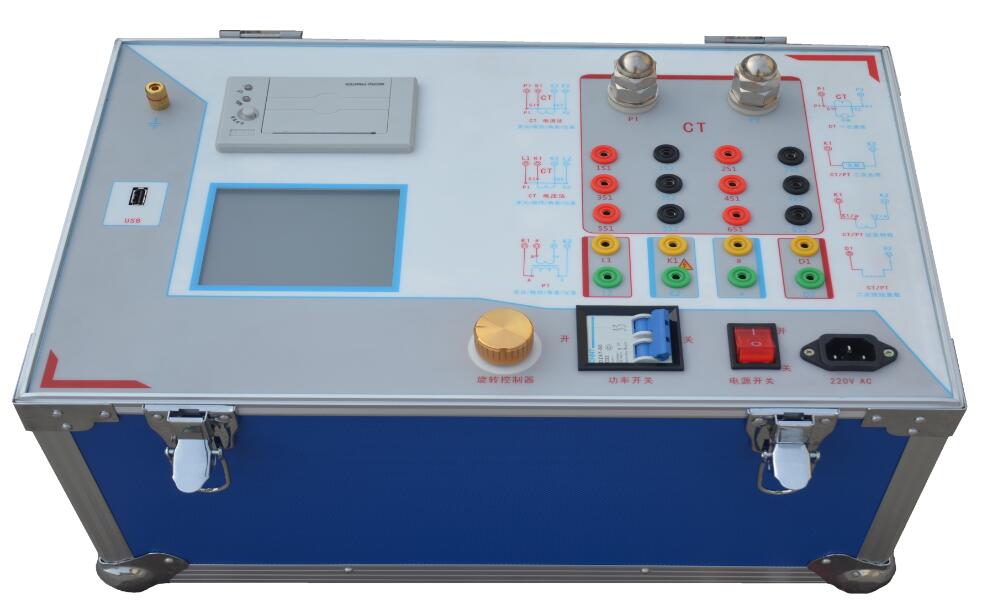

GCFA-2510L互感器综合特性测试仪

型号:	GCFA-2510L
产地:	上海

产品介绍

GCFA-2510L互感器综合特性测试仪设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。电压法+电流法互感器特性综合测试仪是采用独特的电压法和电流法测量技术，其体积小、重量轻，非常适合现场使用，不需要从主设备上拆下电流互感器，该仪器进行励磁特性测试时自动进行，无需手动升压和降压。工作可靠性高、操作简便、测量精确、小巧轻便等特点。可轻松便捷地对电流、电压互感器做伏安特性、变比、极性测试等。

产品别称:PT伏安特性综合测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、伏安特性测试仪、CTPT特性综合测试

产品特征

>支持检测CT和PT、单机输出电压0-2500V，电流0-1000A.

>可同时检测6组CT测试，一次完成，操作简单.

>满足GB 1207-2006、GB 1208-2006等规程要求.

>无需外接其它辅助设备，单机即可完成所有检测项目.

>自带微型快速打印机、可直接现场打印测试结果.

>采用智能控制器，操作简单.

>大屏幕液晶，图形化显示接口.

>按规程自动给出CT/PT（励磁）拐点值.

>自动给出5%和10%误差曲线.

>可保存3000组测试资料，掉电后不丢失.

>支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.

>小巧轻便≤20Kg，非常利于现场测试.

CT（保护类、计量类）	PT
• 伏安特性（励磁特性）曲线	• 伏安特性（励磁特性）曲线
• 自动给出拐点值	• 自动给出拐点值
• 自动给出5%和10%的误差曲线	• 变比测量
• 支持6组变比同时测量	• 极性判断
• 极性判断	• 比差测量
• 一次通流测试	• 角差测量
• 比差测量	• 交流耐压测试
• 角差测量	• 二次负荷测试
• 交流耐压测试	•二次绕组测试
•二次负荷测试	• 铁心退磁
•二次绕组测试
• 铁心退磁

产品选型

全功能互感器特性综合测试仪（全自动、全功能、高精度0.05%）
型号	参数	1电压可选配 2500V 3000V 及以上 2电流可选配 1000A 1500A 2000A 及以上 3常规型增加功能可以定制带D型是全功能，不带D型是常规型增加CT/PT角差和比差功能
GCFA-1006D	1000V/600A
GCFA-1010D	1000V/1000A
GCFA-2506D	2500V/600A
GCFA-2510D	2500V/1000A
GCFA-2510S	2500V/1000A	3路电流电压可以选配
GCFA-2510L	2500V/1000A	6路电流电压可以选配

技术参数

项目	参数
工作电源	AC220V±10% 、50Hz
设备输出	0～2500V
大电流输出	0～1000A
励磁测量精度	≤0.5%（0.2%读数+0.3%量程）
二次绕组	范围：0.1～300Ω，精度：0.5%±1mΩ
二次负荷	范围：5～1000VA，精度：0.5%
角差	精度：±4min，分辨率：0.1min
比差	精度：≤0.05%
CT变比	范围：5000A/1A(25000A/5A)，精度：≤0.5%
PT变比	范围：1～10000，精度：≤0.5%
工作环境	温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
尺寸、重量	尺寸：380mm × 240mm × 260mm ，重量：≤22Kg
