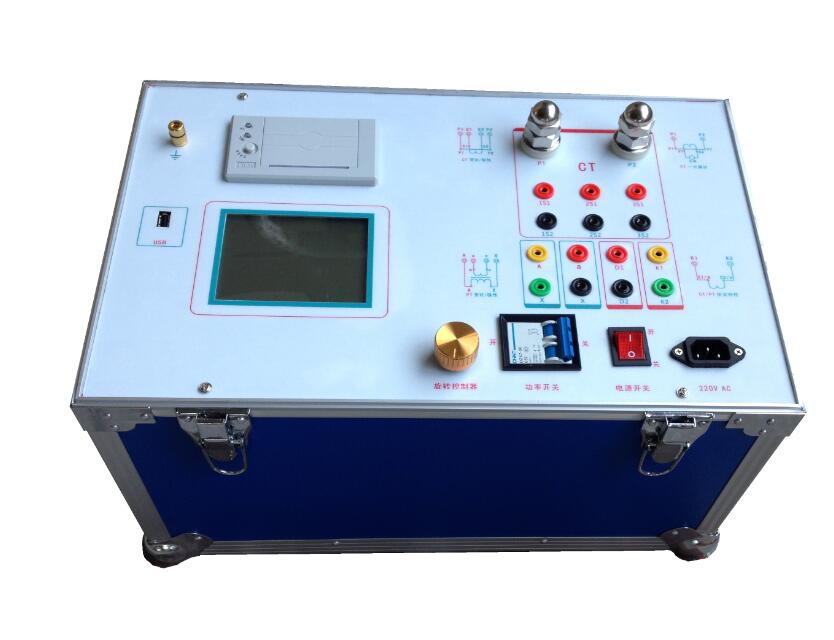

GCFA-2510S互感器伏安特性综合测试仪

型号:	GCFA-2510S
产地:	上海

产品介绍

GCFA-2510S互感器伏安特性综合测试仪仪器参考了GB 1207-2006、GB 1208-2006、用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。同时检测3个绕组。无需外接其它辅助设备，单机即可完成所有检测项目，主要测试功能有：CT：伏安特性（励磁特性）曲线、自动给出拐点值、自动给出5%和10%的误差曲线、变比测量、极性判断、交流耐压测试、铁心退磁。PT：伏安特性（励磁特性）曲线、自动给出拐点值、变比测量、极性判断、铁心退磁、交流耐压测试。

产品别称：PT伏安特性综合测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、伏安特性测试仪、CTPT特性综合测试仪

产品特征

>支持检测CT和PT、单机输出电压0-2500V，电流0-1000A.

>可同时检测3组CT测试，一次完成，操作简单.

>满足GB 1207-2006、GB 1208-2006等规程要求.

>无需外接其它辅助设备，单机即可完成所有检测项目.

>自带微型快速打印机、可直接现场打印测试结果.

>采用智能控制器，操作简单.

>大屏幕液晶，图形化显示接口.

>按规程自动给出CT/PT（励磁）拐点值.

>自动给出5%和10%误差曲线.

>可保存3000组测试资料，掉电后不丢失.

>支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.

>小巧轻便≤20Kg，非常利于现场测试.

CT（保护类、计量类）	PT
• 伏安特性（励磁特性）曲线	• 伏安特性（励磁特性）曲线
• 自动给出拐点值	• 自动给出拐点值
• 自动给出5%和10%的误差曲线	• 变比测量
• 支持3组变比同时测量	• 极性判断
• 极性判断	• 比差测量
• 一次通流测试	• 角差测量
• 比差测量	• 交流耐压测试
• 角差测量	• 二次负荷测试
• 交流耐压测试	•二次绕组测试
•二次负荷测试	• 铁心退磁
•二次绕组测试
• 铁心退磁

产品选型

全功能互感器特性综合测试仪（全自动、全功能、高精度0.05%）
型号	参数	1电压可选配 2500V 3000V 及以上 2电流可选配 1000A 1500A 2000A 及以上 3常规型增加功能可以定制带D型是全功能，不带D型是常规型增加CT/PT角差和比差功能
GCFA-1006D	1000V/600A
GCFA-1010D	1000V/1000A
GCFA-2506D	2500V/600A
GCFA-2510D	2500V/1000A
GCFA-2510S	2500V/1000A	3路电流电压可以选配
GCFA-2510L	2500V/1000A	6路电流电压可以选配

技术参数

项目	参数
工作电源	AC220V±10% 、50Hz
设备输出	0～2500V
大电流输出	0～1000A
励磁测量精度	≤0.5%（0.2%读数+0.3%量程）
二次绕组	范围：0.1～300Ω，精度：0.5%±1mΩ
二次负荷	范围：5～1000VA，精度：0.5%
角差	精度：±4min，分辨率：0.1min
比差	精度：≤0.05%
CT变比	范围：5000A/1A(25000A/5A)，精度：≤0.5%
PT变比	范围：1～10000，精度：≤0.5%
工作环境	温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
尺寸、重量	尺寸：380mm × 240mm × 260mm ，重量：≤22Kg
