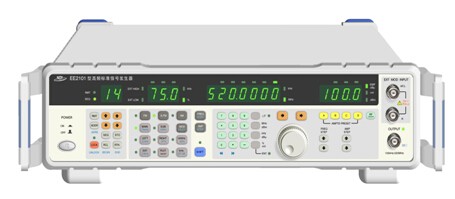

EE2101型数字合成标准信号发生器
产品介绍
EE2101型数字合成标准信号发生器/ 调频调幅立体声，采用小数分频数字锁相技术设计制造，与一般传统信号源相比具有高精度、高分辨率、多功能、高可靠性、动态范围大等一些优点，本产品可以用手动或自动测试设备，灵活操作，特别适用于完成诸如调频、调幅接收机或无绳电话等通信产品的开发与生产的各种测试。 主要特点： 频率范围宽，精确度高 输出步进间隔 0.1dB 操作简便，无繁琐操作菜单。体积小，重量轻 多层线路板大规模集成、采用贴片工艺生产，可靠性高 性能指标同韩国金进 1501 SMT 工艺生产，新型金属机箱 产品主要技术指标： | 名 称 | 具 体 参 数 | | 频率 | 范围 | 100kHz~150MHz (76MHz~110MHz ,调频立体声 ) | | 分辨率 | 100Hz | | 精度 | ± 5 × 10-6 | | 输出电平 | 范围 | -20dBµ~100 dBµ 开路 ( -127dBm~-13dBm into 50Ω ) | | 分辨率 | 0.1dB | | 精度 | ±1dB at 100 dBµ | | 衰减器精度 | ±1dB(20dBµ~100 dBµ), ±2dB(-20dBµ~20dBµ) | | 输出阻抗 | 50Ω ,驻波< 1.2 | | 谐波 | ≤-30dBc | | 剩余调制 | 调频：70dB | | 调幅：50dB | | 调制 | 内部调制源 频率：400Hz ,1kHz | | 外部调制源 | 输入阻抗：10kΩ±10% | | 输入电压：3Vpp±2% | | 调频 | 范围： 0~100kHz (@ 1~150MHZ) | | 载频 ×10% (@<1MHz) | | 精度： ±10% | | 失真度： <0.3%(with Dev=75kHz,AF 1kHz,Demod.BW=50Hz~15kHz,DE-emp.=50µsec) | | 调幅 | 范围： 0~60% | | 分辨率：0.1% | | 精度： ±5% (100kHz~110MHz) | | ±10% (110MHz~150MHz) | | 失真度：<0.65% (@ 400kHz~30MHZ) <1.5% (@ 其他载频)(withDepth=30%,AF1kHz,Demod.BW=50Hz~15kHz) | | 立体声 | 分离度 | ≥50dB(@400Hz~1kHz) | | ≥35dB(@100Hz~10kHz) | | ≥30dB(@50Hz~15kHz) | | 导频 | 19kHz ± 2Hz | | 失真度 | <0.3% (@Main 90%,导频关) | | 存储功能 | 预设键 | | 调频 | (3.5kHz,22.5kHz,75kHz) | | 调幅 | (30%) | | 立体声 | (30%,100%) | | 输出电平 | 4 个点 | | 存储100 个点 | | 其他性能 | 电源 | 198V~242V AC,47Hz~53Hz | | 尺寸 | 225mm×280mm×108mm | | 重量 | 4.5kg |
| |
