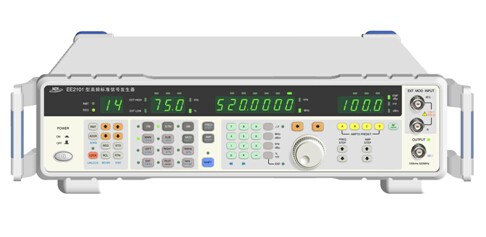

EE2102型数字合成标准信号发生器
产品介绍
EE2102型数字合成标准信号发生器/ 调频调幅立体声，采用小数分频数字锁相技术设计制造，与一般传统信号源相比具有高精度、高分辨率、多功能、高可靠性、动态范围大等一些优点，本产品可以用手动或自动测试设备，灵活操作，特别适用于完成诸如调频、调幅接收机或无绳电话等通信产品的开发与生产的各种测试。 主要特点： l 频率范围宽，精确度高 l 输出步进间隔 0.1dB l 操作简便，无繁琐操作菜单。体积小，重量轻 l 多层线路板大规模集成、采用贴片工艺生产，可靠性高 l SMT 工艺生产，新型金属机箱 产品主要技术指标： | 名称 | 具体参数 | | 载波频率 | 范围 | 100kHz~300MHz | | 分辨率 | 100Hz | | 精度 | ± 5 × 10-6 | | 射频输出 | 范围 | -127dBm~+13 dBm 50Ω (-14dBµ~+126dBµ,开路) | | 分辨率 | 0.1dB | | 精度 | ±1.0dB ( -100dBm ~ +13dBm) | | ±2.0dB ( -127 dBm ~ -100dBm) | | 输出阻抗 | 50Ω | | 驻波 | <1.5:1 | | 谐波 | <-30dBc (输出≤+10dBm) | | 分谐波 | <-40dBc (输出≤+10dBm) | | 非谐波 | <-40dBc (输出≤+10dBm，偏移>5kHz) | | 剩余调频 | <10Hz @CCITT, rms | | 调制 | 内部调制信号频率 | 1kHz和400Hz ,±2% | | 外部调制源 | 输入阻抗：10kΩ±10% | | 输入电压：3Vpp±2% | | 外部调制信号灯高低指示：灯灭时 | 3Vpp±3% (AF≤20kHz) | | 3Vpp±5% (20kHz< AF≤100kHz) | | 调频 | 最大频偏： 100kHz ( 载频≥1MHz) | | 载频×10% (载频<1MHz) | | 分辨率： 100Hz (载频≤300MHz) | | 精度: 设置值的 ±5 % ±60Hz @ 载频≥1MHz，频偏>5kHz,音频=1kHz,Demod.BW=50Hz to 15kHz | | 失真度： <0.3% @频偏=75kHz, 音频=1kHz,Demod.BW=50Hz~15kHz,DE-emp.=50µsec) | | 调幅 | 范围： 0.1~80% (输出≤+10dBm) | | 分辨率：0.1% | | 精度： 设置值的 ±5% ±1.5 % | | 失真度：<2% (@ 调频度=30%，音频=1kHz, Demod. BW=50Hz to 15kHz , De-emp=50µsec) | | 立体声 | 立体声调频 | 分离度 | | >50dB (音频=400Hz to 1kHz) | | >35dB (音频=100Hz to 10kHz) | | >30dB (音频=50Hz to 15kHz) | | @ 载频=10.7,76~110MHz，外部调制信号， | | 导频关，立体声Main 90 | | 导频信号频率：19kHz±2Hz | | 失真度：<0.3% @ 载频=10.7,76~110MHz，音频=1kHz，导频关，立体声Main 90. | | 外部调制信号频率平坦度：50Hz~15kHz (±1dB ) @ 载频=10.7,76~110MHz，导频关，立体声Main 90. | | 存储功能 | 100 个仪器参数，包括频率，电平，调制(非易失内存) | | 其他性能 | 电源 | 198V~242V AC,47Hz~53Hz | | 功耗 | <50VA | | 尺寸 | 225mm×280mm×108mm | | 重量 | 5kg | | 接口 | 标配RS232接口，可选配GPIB接口 |
| |
