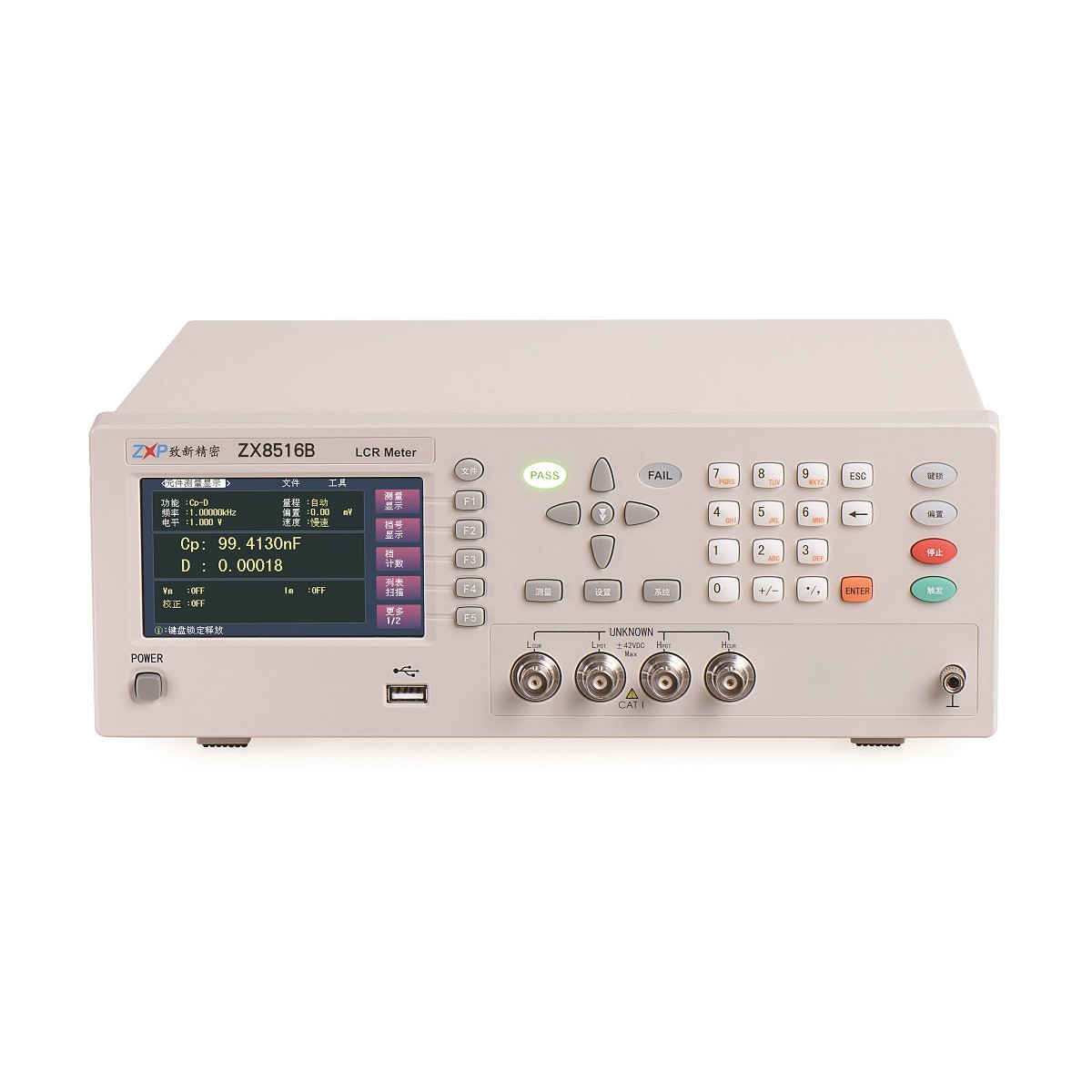

200kHz数字电桥ZX8516B/ZX8517C

型号:	ZX8516B/ZX8517C

产品介绍

ZX8516B/ZX8517C 200kHz数字电桥概述

ZX8516B/ZX8517C数字 LCR电桥是采用彩色TFT显示屏幕的新一代阻抗测试仪器，其0.05%的基本精度，50Hz～200kHz的频率范围可进满足来料检验、出货检验，为产品质量提供保证。

ZX8516B/ZX8517C 200kHz数字电桥产品特点

● 与国际品牌厂家LCR电桥测试数据可比性高（Keysight、WK）

● 键盘锁定功能，掉电数据保护功能

● 列表扫描功能、开路、短路、负载校正功能

● 简体中文、英文操作语言

● 进行测试数据、测试条件保存（U盘或内部）

● 测试电压、电流自动平衡调整功能（ALC）

● 仪器内部50组，U盘500组测试文件，可随时调用

● U盘可支持格式FAT16、FAT32文件系统

订购信息

● ZX8516B：50Hz-200KHz LCR数字电桥

● ZX8517C：50Hz-100KHz LCR数字电桥，带圈数功能

● ZX8516A：50Hz-200KHz 1.2万多个频率点

● ZX8517A：50Hz-100KHz 16个频率点

ZX8516B/ZX8517C 200kHz数字电桥技术参数

型号		ZX8516A	ZX8516B	ZX8517A	ZX8517C
测试频率		50Hz～200kHz， 1.2万多个频率点	50Hz～200kHz， 37个频率点	50Hz,60Hz,100Hz,120Hz, 200Hz,400Hz,500Hz,1kHz, 2kHz,4kHz,5kHz,10kHz, 20kHz,40kHz,50kHz,100kHz，共16个频率点	50Hz,60Hz,100Hz,120Hz,1kHz, 10kHz,20kHz,40kHz, 50kHz,100kHz,共10点
测试参数		C、L、X、B、R、G、D、Q、ESR、Rp、θ、\|Z\|、\|Y\|、P			C、L、X、B、R、G、D、Q、 ESR、DCR、TURN、Rp、θ、 \|Z\|、\|Y\|、P
测试电平		10mV-2Vrms
基本准确度		0.05% 精度表为准
测试速度		快速:50次/秒、中速20次/秒、慢速6次/秒(1kHz以上频率)
显示范围	\|Z\|, R, X	0.01 mΩ～99.9999MΩ
	\|Y\|，G，B	0.00001μS～99.9999S
	C	0.00001pF～9.99999F
	D	0.00001～9.99999
	DCR	0.01mΩ～99.9999MΩ
	L	0.00001μH～99999.9H
	Q	0.01～99999.9
	θ(RAD)	-3.14159～3.14159
	θ(DEG)	-179.999 °～179.999°
	Δ%	-99.999%～99.999%
	Turns-Ratio	----			1:0.01-100:1
信号源输出阻抗		30Ω、100Ω
内部直流偏置电压		0V、2V			0V、1.5V、2V
量程方式		自动、保持
触发方式		内部、手动、自动、外部、总线
校准功能		开路/短路,全频清零、点频清零
等效电路		串联、并联
比较器		十档分选，BIN0～BIN9、NG、AUX
		PASS、HI、LOW(PASS/FAILLED显示)
接口		RS232C、UsbHost、USB Device、Handler、GPIB（选件）
温度湿度		0℃～40℃，相对湿度≤75%
电源要求		100～120 Vac或198～242 Vac
		46～64 Hz，功率大于50 VA
体积(WxHxD)		310mmx115mmx315mm
重量（净重）		4.5Kg
