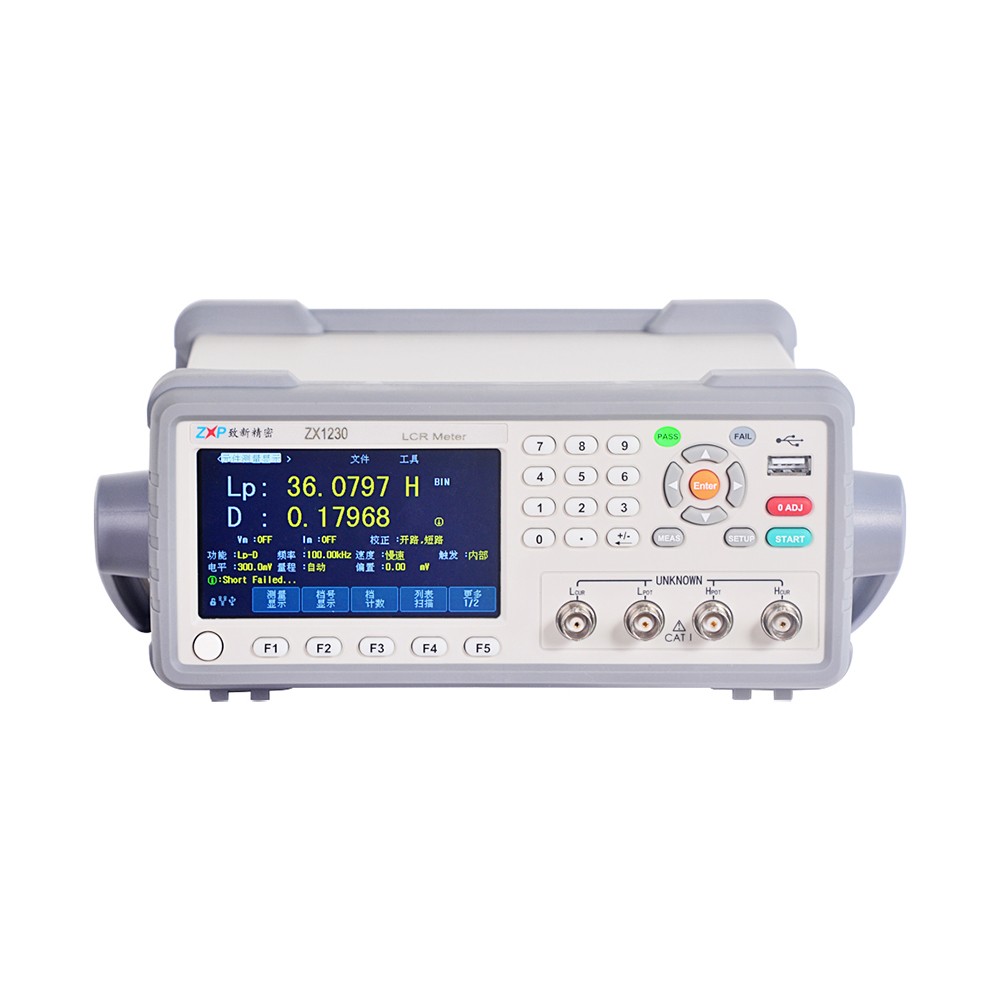

ZX1230、ZX1231、ZX1232 简要说明
ZX1230、ZX1231、ZX1232数字 LCR电桥是采用彩色TFT显示屏幕的新一代阻抗测试仪器，其0.05%的基本精度，50Hz～200kHz的频率范围可进满足来料检验、出货检验，为产品质量提供保证。
ZX1230、ZX1231、ZX1232 性能特点
ZX1230、ZX1231、ZX1232 订购信息
ZX1230、ZX1231、ZX1232 主要技术参数
型号 | ZX1230 | ZX1231 | ZX1232 |
测试频率 | 50Hz～100kHz， 34个频率点 | 50Hz～200kHz， 37个频率点 | 20Hz～200kHz， 1.2万多个频率点 |
测试参数 | C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P、DCR |
测试电平 | 10mV-2Vrms |
基本准确度 | 0.05% 精度表为准 |
测试速度 | 快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上频率) |
显 示 范 围 | |Z|，R, X | 0.01 mΩ ～ 99.9999MΩ |
|Y|，G，B | 0.00001μS～99.9999S |
C | 0.00001pF～9.99999F |
D | 0.00001～9.99999 |
DCR | 0.01mΩ～99.9999MΩ |
L | 0.00001μH～99999.9H |
Q | 0.01～99999.9 |
θ(RAD) | -3.14159～3.14159 |
θ(DEG) | -179.999 °～179.999° |
Δ% | -99.999%～99.999% |
信号源输出阻抗 | 30Ω、100Ω |
内部直流偏置电压 | 0V、2V |
量程方式 | 自动、保持 |
触发方式 | 内部、手动、自动、外部、总线 |
校准功能 | 开路/短路,全频清零、点频清零 |
等效电路 | 串联、并联 |
比较器 | 十档分选，BIN0～BIN9、NG、AUX |
PASS、HI、LOW(PASS/FAIL LED显示) |
接口 | RS232C、UsbHost、USB Device、Handler、GPIB（选件） |
温度湿度 | 0℃～40℃，相对湿度≤75% |
电源要求 | 电压：100～120 Vac或198～242 Vac |
频率：46～64 Hz，功率大于50 VA |
体积(WxHxD) | 216mmx87mmx300mm |
重量（净重） | 2.8kg |
