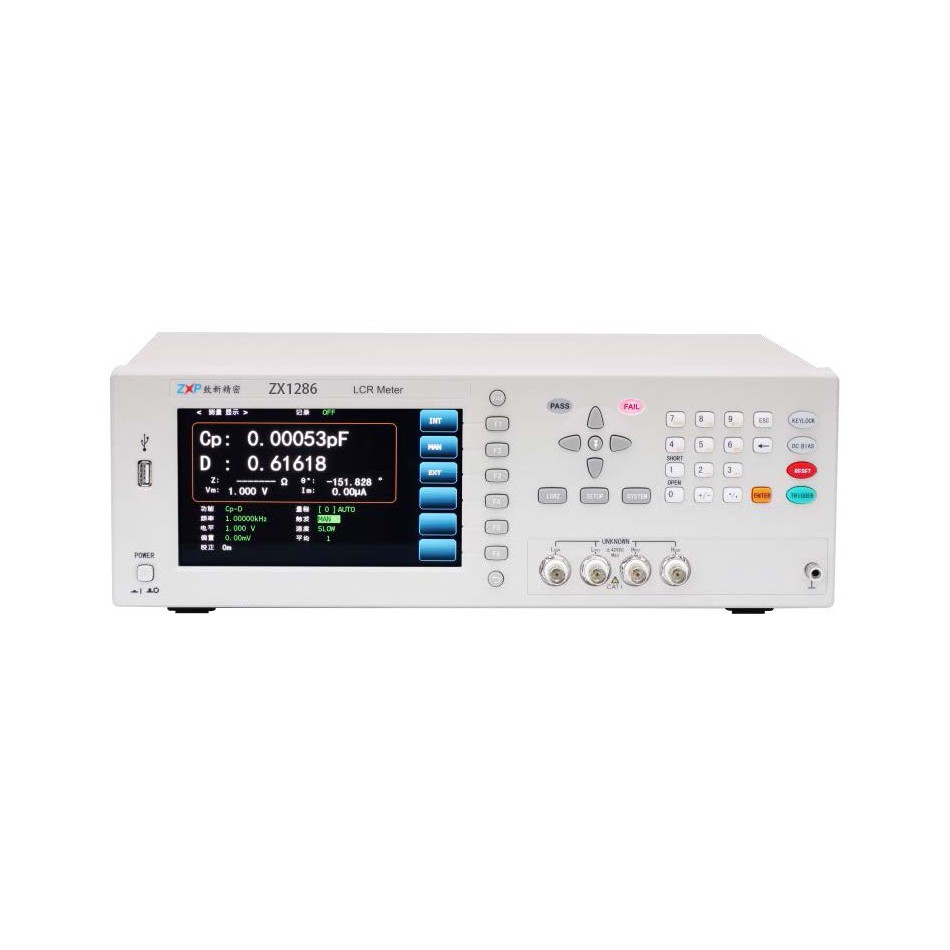

ZX1286高速精密LCR表
产品介绍
简要说明 ZX1286 高速精密 LCR 表：可灵活应用于研究开发到产线等领域，追求高性价比的 LCR测试仪。特别适合各种高速测试机台。 订购信息 ●ZX1286：4Hz～8MHz 精密 LCR 表 性能特点 ●高精度 基本精度 0.05% ●高速：高达 1ms 的 ADC 时间 ●高达 8MHz 的测量频率 ●接触检查功能 ●简体中文、英文操作语言 ●绘图扫描、开路、短路、负载校正等等功能 ●进行测试数据、测试条件保存（U 盘或内部） ●绘图扫描图像直接拷屏到 U 盘功能 ●加强的测试端保护功能 ●USB、GPIB(选件)、RS232、LAN（选件）等上位机连接接口 规格参数 型号 | ZX1286 | 测量参数 | Z, Y, θ, X, G, B, Q, Rdc（直流电阻），Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε | 测量量程 | 0.1、1、10、100、1K、10K、100K、1M、10M、100M; 10 档量程（所有参数由 Z 规定） | 显示范围 | Z: 0.000 m～9.99999 GΩ, Y: 0.000 n～9.99999 GS, θ: ± (0.000°～999.999°), Q: ± (0.000～9999.99), Rdc: ± (0.000 m～9.99999 GΩ), D: ± (0.00000～9.99999), Δ%: ± (0.000 %～999.999 %)等 | 测量范围 | Z：0.00 m～9.99999 GΩ；R：0.00 m～9.99999 GΩ； | C:0.000p-999.999mF； | L:0.000n-999.999H | 基本精度 | Z: 0.05 % rdg. θ: 0.03°（代表值，精度保证范围：1mΩ～200MΩ） | 测量频率 | 4 Hz～8 MHz | 测量信号电平 | [V 模式, CV 模式]的[通常模式] 4 Hz～1.0000 MHz: 10 mV～5 V (*大 50 mA) 1.0001 MHz～8 MHz: 10 mV～1 V (*大 10 mA) [V 模式, CV 模式]的[低 Z 高精度模式] 4 Hz～1.0000 MHz: 10 mV～1 V (*大 100 mA) [CC 模式]的[通常模式] 4 Hz～1.0000 MHz: 10 μA～50 mA (*大 5 V) 1.0001 MHz～8 MHz: 10 μA～10 mA (*大 1 V) [CC 模式]的[低 Z 高精度模式] 4 Hz～1.0000 MHz: 10 μA～100 mA (*大 1 V) [直流电阻测量]: 1 V 固定 | DC 偏压 | 发生范围：DC 电压 0～2.50 V (低 Z 高精度模式时 0 ～1 V) | 输出阻抗 | 通常模式：100 Ω, 低 Z 高精度模式: 10 Ω | 显示 | 彩色 TFT 7 英寸液晶屏 | 功能 | 比较器、BIN 测量（2 个项目 10 种分类），触发功能、开路·短路补偿、接触检查、面板保存·读取功能、存储功能 | 接口 | EXT I/O /USB/U 盘/LAN（选配）/GP-IB（选配）/RS-232C | 电源 | AC 100～240 V, 50/60 Hz, 50 VA max | 体积及重量 | 330W × 119H × 230D mm, 4.2 kg |
| |
