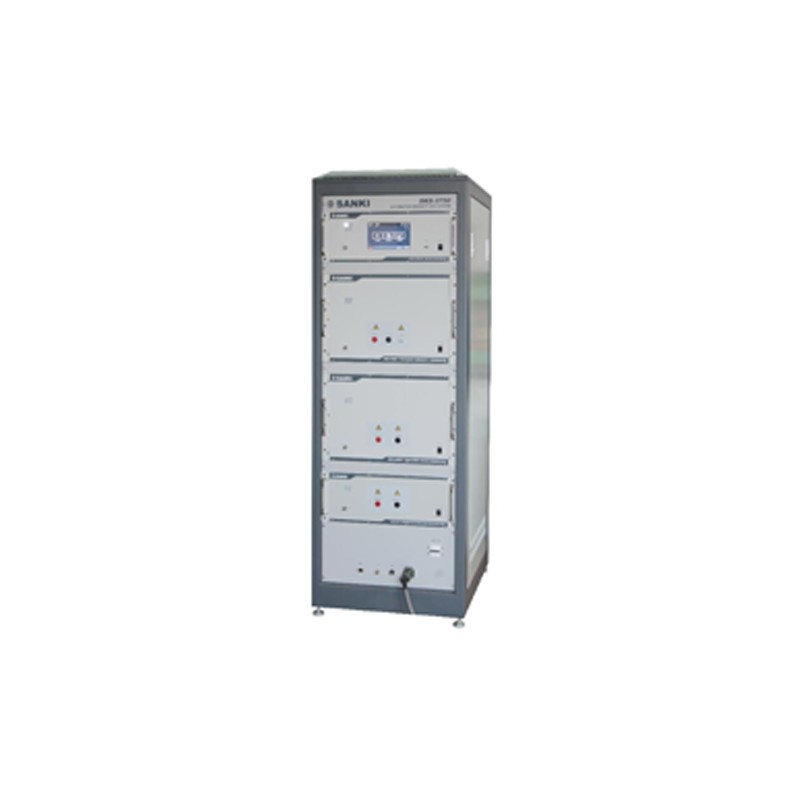

汽车电源抗扰度测试系统主控7寸触摸屏前面板操作，485主机可控制多台从控设备；EUT电压电流实时显示及补偿功能；波形P1，P2a及P3组合集成设备；符合ISO7637-2.2011新的标准及众多车厂企标；以太网接口，可单独使用上位机软件控制波形输出；内置50V/30A耦合去耦网络，网络较高容量60A。
产品特点
主控7寸触摸屏前面板操作，485主机可控制多台从控设备
EUT电压电流实时显示及补偿功能
波形P5A与5B集成在一台设备，新型设计方案，波形**重合
符合ISO16750-2.2012新的标准及众多车厂企标
以太网接口，可单独使用上位机软件控制波形输出
上升沿及脉冲宽度达到步进1ms无极可调，内阻0.5Ω无极可调
内置50V/30A耦合去耦网络，网络较高容量60A
技术参数
参数 | 参数范围 | 分辨率 | 误差范围 |
脉冲幅值 | +25V～+210V | 1V | ±5%（无负载时） |
（P5a未叠加UA电压） | ±10%（匹配负载时） |
内阻Ri | 0.5Ω～15.5Ω | 0.5Ω | ±10% |
脉冲宽度td | 30～500ms（无负载时） | 1ms | ±10% |
上升时间tr | 4ms～11ms | 1ms | ±10% |
脉冲个数 | 1～9999 | 1 | ---- |
间隔时间 | 15～600s，取决于脉冲量 | 1s | ---- |
箝位电压（P5b） | 10V～210V | 1V | ±5% |
输出形式 | 直接输出（耦合了直流电的波形） | | |
触发方式 | 自动及手动触发 | | |
