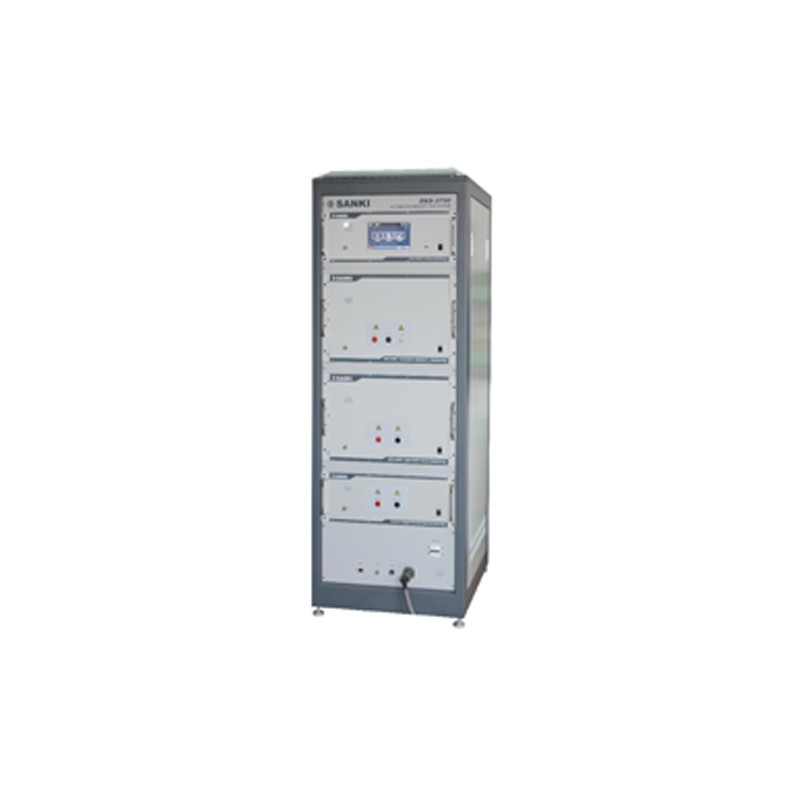

汽车瞬态抗扰度模拟器SKS-TI660
产品介绍
汽车电源抗扰度测试系统主控7寸触摸屏前面板操作，485主机可控制多台从控设备；EUT电压电流实时显示及补偿功能；波形P1，P2a及P3组合集成设备；符合ISO7637-2.2011新的标准及众多车厂企标；以太网接口，可单独使用上位机软件控制波形输出；内置50V/30A耦合去耦网络，网络较高容量60A。 产品特点 主控7寸触摸屏前面板操作，485主机可控制多台从控设备 EUT电压电流实时显示及补偿功能 波形P1，P2a及P3组合集成设备 符合ISO7637-2.2011新的标准及众多车厂企标 以太网接口，可单独使用上位机软件控制波形输出 内置50V/30A耦合去耦网络，网络较高容量60A
技术参数 微脉冲发生器P12a参数部分 | 参数 | 12V系统 | 24V系统 | UA | 14.0V | 28.0V | 峰值电压Us | 30V～660V（默认30V）步进1V | 电压极性 | 正负 | 内阻选择Ri | 2Ω，4Ω，10Ω，30Ω，50Ω | 脉冲宽度td | 50μs，200μs，300μs，500μs，1000μs， | 2000μs（默认2000us） （根据模块选择） | 上升时间tr | 0.5us-1us | 1.5us-3us | 脉冲周期t1 | 0.2s～99.9s,步进0.1s，较小设置电压根据模块选择 | 脉冲个数N | 1～9999（默认500个）,步进1 | 电压电流监测 | 精度0.1V/0.1A | 补偿电压 | ﹣4.0V～-+4.0V（默认0V），步进0.1V | 触发方式 | 自动触发/手动触发 | 输出形式 | 叠加电池电压耦合波形输出 | 注：运行窗口：对各个参数均有显示，有电压电流实时显示，过流有提醒 |
电压快速瞬变发生器P3部分 | 参数 | 12V系统 | 24V系统 | UA | 14.0V | 28.0V | 峰值电压Us | 30V～350V（默认-30V），步进1V | 极性 | 正负 | 内阻选择Ri | 50Ω | 脉冲宽度td | 150ns ±45ns | 上升时间tr | 5ns±1.5ns | 脉冲频率f | 0.1kHz～100.0kHz（默认10.0k）,步进0.1k | 群脉冲数N | 1～250（默认100）,步进1 | 脉冲间隔t5 | 50ms～9999ms（默认90ms）步进1ms | 试验时间t6 | 1.0s～36000s（默认60.0s）步进1.0s | 电压电流监测 | 精度0.1V/0.1A | 电压补偿 | ﹣4.0V～-+4.0V（默认0V），步进0.1V | 触发方式 | 自动触发/手动触发 | 输出形式 | 叠加电池电压耦合波形输出（BNC端子输出） |
| |
