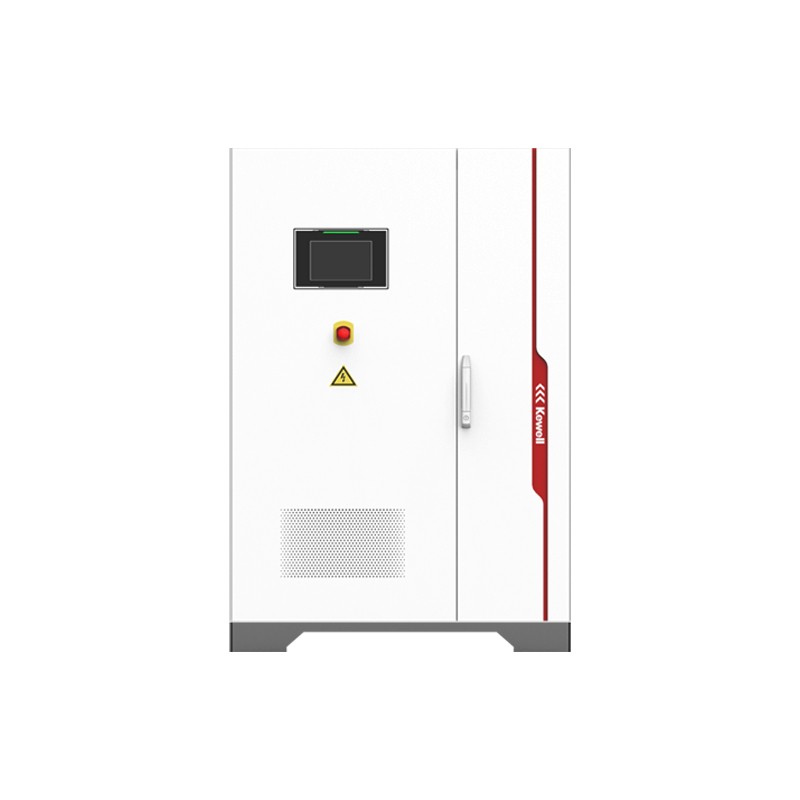

直流回馈式电子负载KDL型

查看大图

型号:

KDL

产品介绍

KDL系列直流回馈式电子负载

KDL 系列直流回馈式电子负载是一款 IGBT 式工频隔离的变流装置，系统主要由PWM整流及交错BUCK两极变换架构组成，为多模式、宽范围、高可靠性、可编程的直流负载装置。具有高精度及高动态响应特性，可实现直流能量全功率段、高品质、高效率回馈至电网。广泛应用于生产线（电动车电池，开关电源，线性电源），科研机构，汽车电子，航空航天，船舶及燃料电池等行业。

产品特点

直流电压、电流范围宽

电压、电流精度及分辨率高

电流动态响应特性快

多重滤波，输出纹波特性好

转换效率高，最大可达94%以上

保护功能全面，支持OCP/OTP等

标配多种通讯接口，包括RS485、CAN及LAN

型号参数

型号	额定功率 [kW]	额定电流* [A]	额定电压* [V]	电压范围* [V]
KDL80-1000-300	80	300	266	24-1000
KDL100-1000-350	100	350	285	24-1000
KDL150-1000-500	150	500	300	24-1000
KDL200-1000-500	200	500	400	24-1000
KDL250-1000-500	250	500	500	24-1000
KDL300-1000-600	300	600	500	24-1000
KDL400-1000-1000	400	1000	400	24-1000
KDL500-1000-1000	500	1000	500	24-1000

备注：*以上同等功率等级另有800V及1200V标机。另外，还有双通道及1500V和2000V高压型标机

负载模式
	恒压、恒阻、恒流、恒功率 ±(0.1%·FS+5dgt)
电压精度	恒压、恒阻、恒流、恒功率 ±(0.1%·FS+5dgt)
电流精度	±(0.1%·FS+5dgt)
响应时间	≤10ms
电流纹波（rms)	≤0.2%·FS
电压分辨率	0.001V
电流分辨率	0.001A
功率分辨率	0.001kW
保护功能	过压、过流、过温、缺相、急停等
