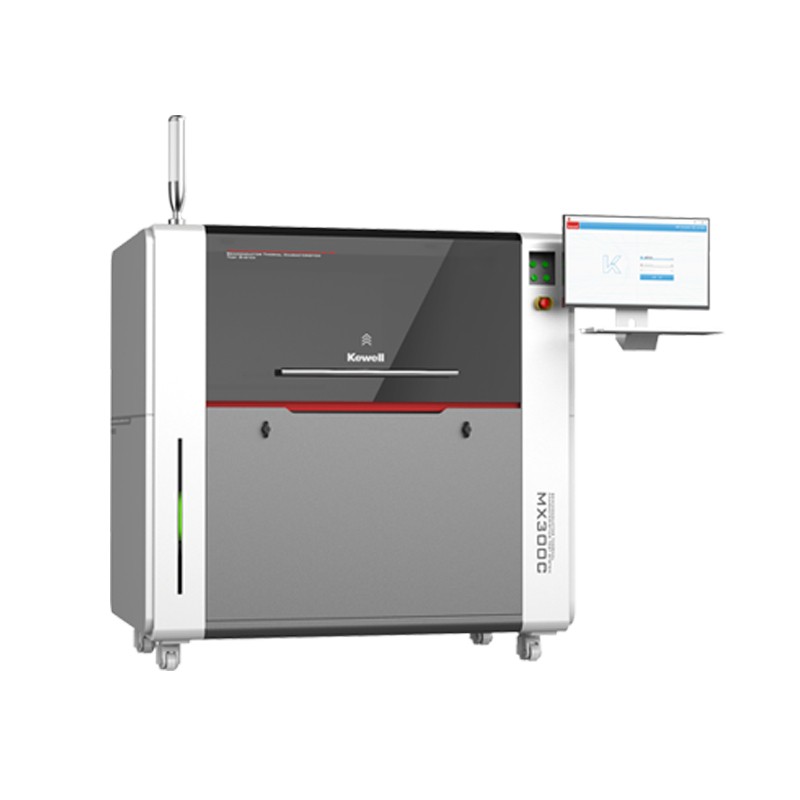

功率器件热特性测试系统MX300C型
产品介绍
MX300C系列功率器件热特性测试系统 MX300C系列功率器件热特性测试系统是一款自动热特性测试设备，由采样单元、温控单元、电源单元以及控制单元等组成。用于主要用于IGBT等电力电子器件的功率循环测试和热特性测试，以模拟和测量电力电子器件寿命期内的表现。 MX300C系列 产品特点 测试精度高精度，恒温版控制精度高，加热电流去除速度快； '实时"结构功能诊断: 可以快速获得故障进度、循环次数、故障原因等结果，自动停止测试； 操作过程中可远程监控: 用户通过移动端/PC端口远程控制试验进程； 完善的保护机制，具备过温，烟雾和冷却剂泄漏检测等多重保护； 兼容IGBT/DIODE/MOSFET/BJT/SCR功率器件测试； 设备辅控系统采用 UPS 供电，断电状态仍可指示设备安全状态。 MX300C系列技术参数 型号 | MX300C-3000 | 设备精度 | 恒温板1 | 温控精度为±0.5℃，温控范围：15～80℃ | 恒温板2 | 稳定性±0.01℃，温控范围：-35～200℃ | 导通压降测量精度 | ±50μV | 结温测试精度 | ±2℃ | 冷板及壳温测试精度 | ±2℃ | 栅极电流检测 | 0.2nA-100uA,分辨率：25pA | | 测试容量 | Zth/Rth/Kcurve | 每次测试1只样品 | | 秒级/分钟级功率循环 | 每次最多可测试12只样品 | | K曲线测试 | 测试电流 | 范围0～3A,精度≤0.1%+5mA,分辨率0.1mA | | 恒温系统 | 温度范围-35～200℃，稳定性±0.01℃（依赖采购设备精度） | | Zth/Rth测试 | 结温测试 | 采样速度1MHz,精度2℃，分辨率0.1℃ | 壳温测试 | 采样速度1MHz,精度2℃，分辨率0.1℃ | 快速关断 | 样品加热电流可以1μs内去除 | Zthjc,Zthja测试能力 | 具备 | 显示积分、微分 结构函数曲线 | 具备 | 秒级功率 循环测试 | 功率电源 | 输出能力>3000A,电流精度±0.1%set+0.4%FS | 结温测试 | 采样速度10KHz,精度2℃，分辨率0.1℃ | | 壳温测试 | 采样速度10KHz,精度2℃，分辨率0.1℃ | 典型条件 | 0.5s | 老化模式 | 恒电流，恒定结温Tjmax/△Tjmax,恒定功率P | | 数据记录 | 加热电流lH,ton,toff,Tjmax,△Tj,Tjmin, 冷媒温度Tcoolant,冷媒流量F,冷板温度THS | 分钟级功率 循环测试 | 功率电源 | 输出能力>3000A,电流精度±0.1%set+0.4%FS | | 结温测试 | 采样速度10KHz,精度2℃，分辨率0.1℃ | | 壳温测试 | 采样速度10KHz,精度2℃，分辨率0.1℃ | 典型条件 | 2min | | 老化模式 | 恒电流，恒定结温Tjmax/△T可jmax,恒定功率P | 数括记录 | 加热电流lH,ton,toff,Tjmax,△Tj,Tjmin, 冷媒温度Tcoolant,冷媒流量F,冷板温度THS |
| |
