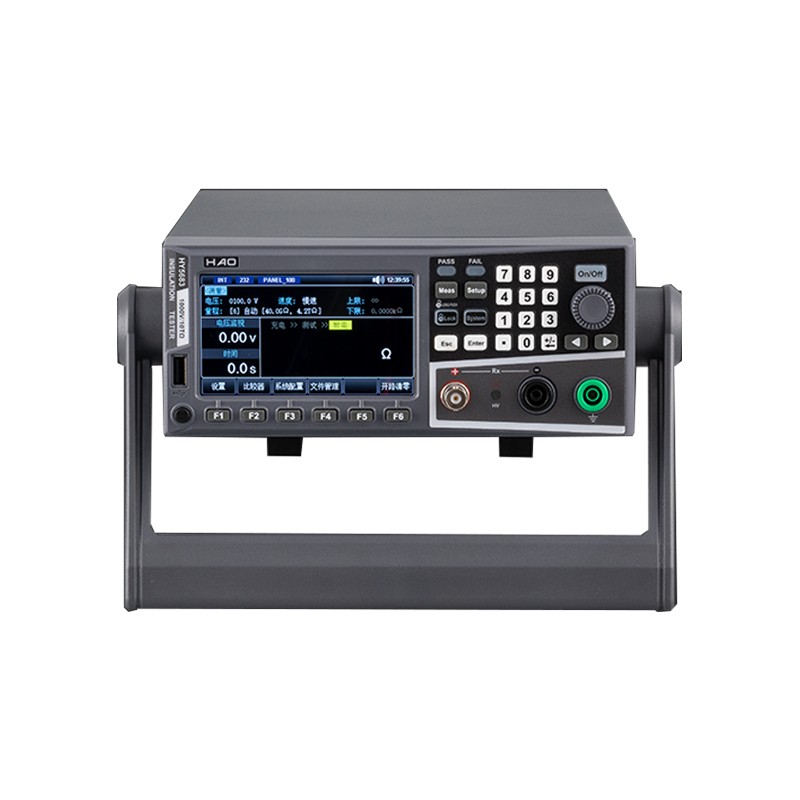

绝缘电阻测试仪HY5683
产品介绍

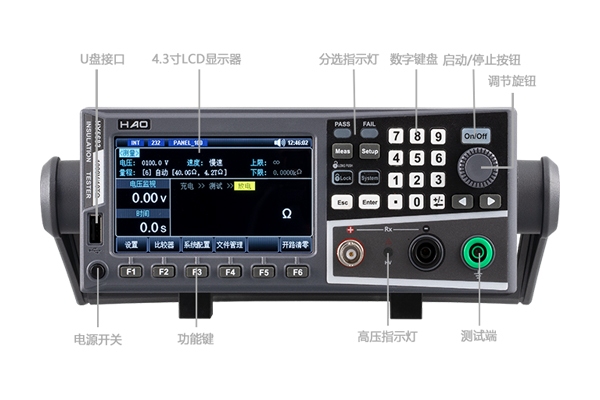

简要介绍 HY5683绝缘电阻测试仪采用高性能处理器控制，4.3寸 TFT-LCD显示。输出电压可任意设置1V～1000V，满足大部分测试需求。六量程测试，绝缘电阻测量范围可达10kΩ～10TΩ，高达30ms/次的采样速率，丰富的通讯接口，为自动化生产提供了优选测试解决方案。 产品特点 采用4.3寸 TFT-LCD显示，简洁面板操作 输出电压实时监视 绝缘电阻、漏电流双显示 充电时间、测试时间、放电时间可调 校正功能，全量程开路清零 针对容性材料的接触检查功能 选择位数显示功能 (5位/4位) 比较器功能，实现合格、不合格分选 分选判断音设置功能 快速放电功能 U盘数据记录 可存储100个测试文件，支持U盘文件存取 接口丰富，支持SCPI和MODBUS两种协议 测量应用 超高值电阻器 各种介质绝缘材料、设备和电线电缆 安规要求的绝缘测试 自动化测试系统 电容器绝缘电阻 面板介绍

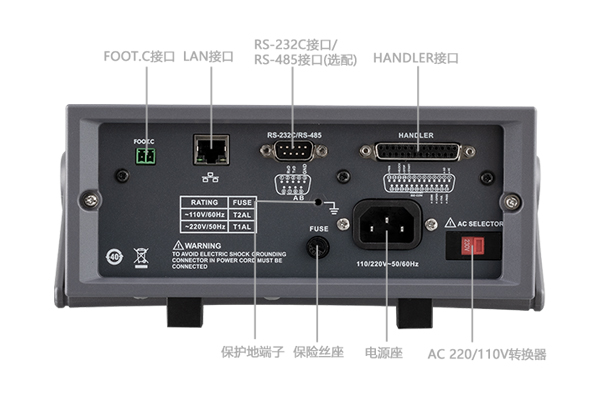

技术指标 测量参数 | 绝缘电阻、漏电流 | 输出电压 | 程控1V～1000V（DC）: 电压≥10V时 调节步进1V 电压<10V 时 调节步进0.1V | 电压精度 | 电压≥10V时 1%±1V 电压<10V时 10%±0.1V | 测量范围 | 电阻：10kΩ～10TΩ 电流：1mA～10pA | 测量精度 | 1V ≤ 电压<10V | 5% (小于1M)；1% (1M～100M)；5% (100M～10G)； 10% (大于10G)； | 10V ≤ 电压 ≤1000V | 5% （小于1M）； 1% （1M～1G）； 3% （1G～10G）； 5%（10G～100G)； 10%（100G～1T）；15%（大于1T）； | 测试速度 | 快速：30ms/次，中速：100ms/次，慢速：500ms/次 | 量程方式 | 自动、锁定、标称（根据比较器设置选择**量程） | 最大充电电流 | 25mA±5mA | 显示结果 | 电压、电流、电阻、分选结果、声光报警 | 触发方式 | 内部触发、手动触发、外部触发、总线触发 | 充电时间 | 0～999s | 测试时间 | 0～999s | 放电时间 | 0～999s | 比较器功能 | 1组记录，判断上超（UFAIL）、合格（PASS）、下超（LFAIL） | 校正功能 | 全量程开路清零 | 显示 | 4.3寸 TFT-LCD | 存储与接口 | USB HOST | 有（最大支持128G U盘） | 文件管理 | 可保存100个测试设置文件，支持U盘文件存取 | U盘数据记录 | 有 | 控制接口 | HANDLER ，FOOT | 通讯协议 | SCPI , Modbus RTU | 通讯接口 | RS232C , USB HOST , LAN 选配RS485 | 订货信息 | 标准配件 | HY106：RS232通讯线 HY507:高压测试夹 |
| |
