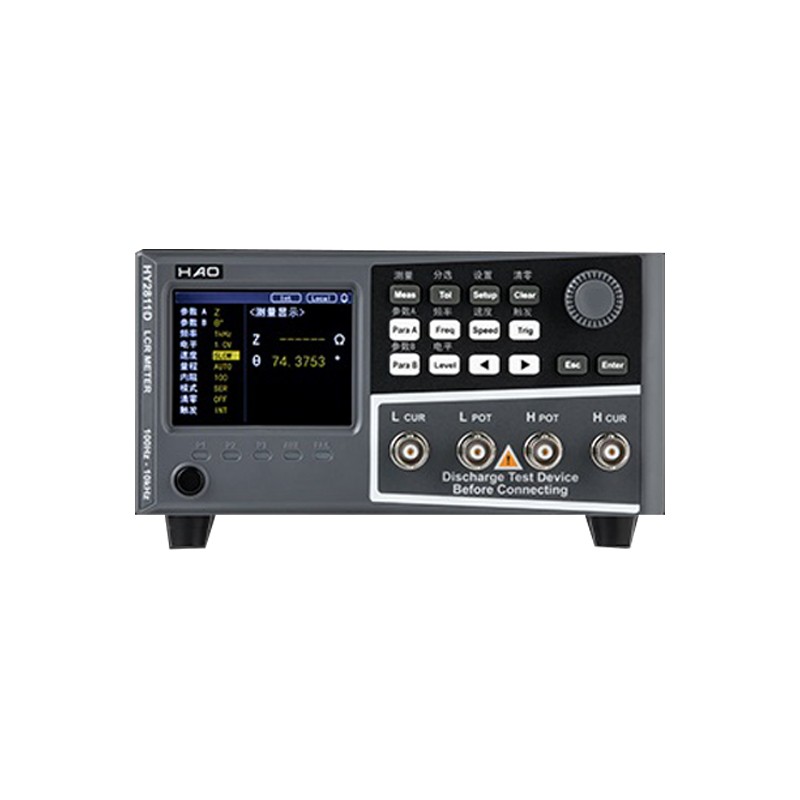

LCR数字电桥HY2811D/HY2810D
产品介绍
简要介绍 HY2811D 、HY2810D LCR数字电桥是我司推出的新一代低频元件测量仪器。体积小、重量轻、外形美观、操作简便、超高性价比、测试稳定性好。可满足生产线质量保证、进货检验及自动化生产的需要。 产品特点 2.8寸TFT液晶显示，所有测试结果与参数一目了然； 界面自带分选结果显示； 测试速度快（23次/s）； 基本准确度0.1%； 四档分选； 30Ω、100Ω两种输出阻抗 测量应用 无源元件： 电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估 其他元件： 印制电路板、继电器、开关、电缆、电池等的阻抗评估 技术指标 型号 | HY2811D/ HY2810D | 显示 | 2.8" TFT240*320分辨率 | 测试信号频率 | 测试频率 | 100Hz,120Hz，1kHz,10kHz | 最小分辨率 | 4位显示 | 准确度 | 0.02% | AC 电平 | 测试信号电压范围 | 0.1V,0.3V,1V | 准确度 | ±10%×设定值 | AC源内阻 | ISO ON | 正常模式：100Ω | ISO OFF | 30Ω / 100Ω 可选择 | 输出阻抗准确度 | ±5% | 测试参数 | Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q,Rs-Q, Rp-Q, R-X, Z-θr, Z-θd, Z-D, Z-Q, Auto LCZ | 测试速度(ms/次) | 快速: 43ms；中速: 185ms；慢速: 350ms | 显示范围 | R, X, |Z|：0.00001Ω ～ 99.9999MΩ； G, B, |Z|：0.00001uS ～999.999S L：0.00001uH ～ 9.99999kH； C：0.00001pF ～ 999.999mF； D：0.00001 ～ 9.99999; Q：0.00001 ～ 99999.9; θd: -179.999° ～ 179.999°; θr:-3.14159 ～ 3.14159; | 清零功能 | 开路、短路 | 等效方式 | 串联，并联 | 量程方式 | 自动，保持 | 触发方式 | 内部，手动 | 数学运算 | 直读，△ABS，△% | 比较器 | 4档分选，BIN1-BIN3,NG,AUX，PASS，面板LCD显示 | 使用电源 | 110V/220V 50/60Hz 20W-30W | 上位机功能 | 上位机统计分析 | 订货信息 | 标准配件 | HY2811D HY26004：四端开尔文测试电缆 HY2810D HY26004：四端开尔文测试电缆 HY26048：四端测试夹具 HY26001: 短路片 上位机软件 |
| |
