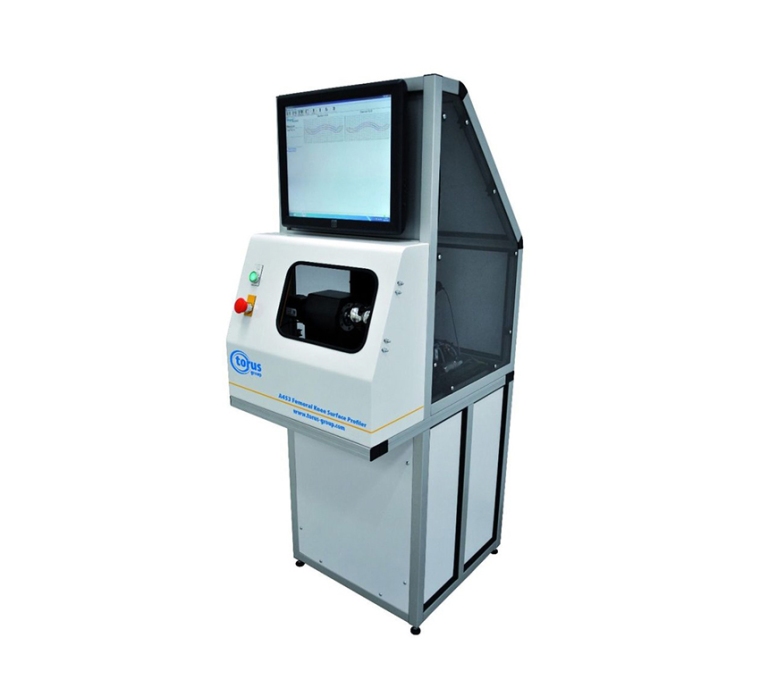

A543 非接触式股骨膝关节表面轮廓检测仪

Torus A543 非接触式股骨膝关节表面轮廓检测仪由工业物理旗下专业测试品牌Torus提供，系统采用先进的共聚焦技术，能够快速非接触式检测骨科股骨膝关节的表面轮廓，消除了对手持和主观轮廓测量仪和比较仪的需求。

股骨膝关节检查系统

A543 非接触式股骨膝关节表面轮廓检测仪设计用于车间操作，因此机床操作员无需进入检验实验室即可进行快速且可重复的测量。

测量特性

截面表面轮廓 | 系统分辨率：< = 0.0025mm / 0.0001” | 精度：形状：+/- 0.025 mm / 几何：+/- 0.010 mm

先进的光学检查

多透镜光学系统将多色白光聚焦到目标表面上。透镜排列使白光通过控制色差分散成单色光。每个波长通过工厂校准分配一个特定的目标距离。只有精确聚焦在目标上的波长被用于测量。

这一独特的测量原理使得位移和距离能够以高精度和极高的空间分辨率进行测量。铸造、精加工和高度抛光的表面无需表面准备或机器调整即可进行测量。

由于发射器和接收器排列在单轴上，与传统的三角测量传感器相比，避免了阴影问题。

四轴运动控制系统由高精度微步电机驱动，提供位置反馈，具有高分辨率和高速，同时具有稳定性和可靠性。

功能和优点

• 非接触式共聚焦测量

• 镜面和漫反射表面到 CAD 的扫描

• 强大的测量和统计软件

• 快速数据采集和处理

• 图形/数字显示

• 适用于车间环境的操作

• 5 个截面轮廓的典型循环时间 = 40 秒

技术参数
