A523 叶片边缘轮廓检测系统

风扇叶片边缘状况是影响发动机推力性能的重要因素。A523 叶片边缘轮廓检测系统由工业物理旗下专业测试品牌Torus提供，是一款低成本光学仪器，专为涡轮叶片风扇的前缘和后缘的视觉检查而设计。

风扇边缘轮廓

该系统包括一个装在手持铝制外壳中的 CCD 摄像机，手动沿叶片边缘移动。硬化钢定位和滚轮支撑确保摄像机准确地跟随翼型轮廓，由围绕定位槽排列的一组发光二极管 (LED) 照亮。

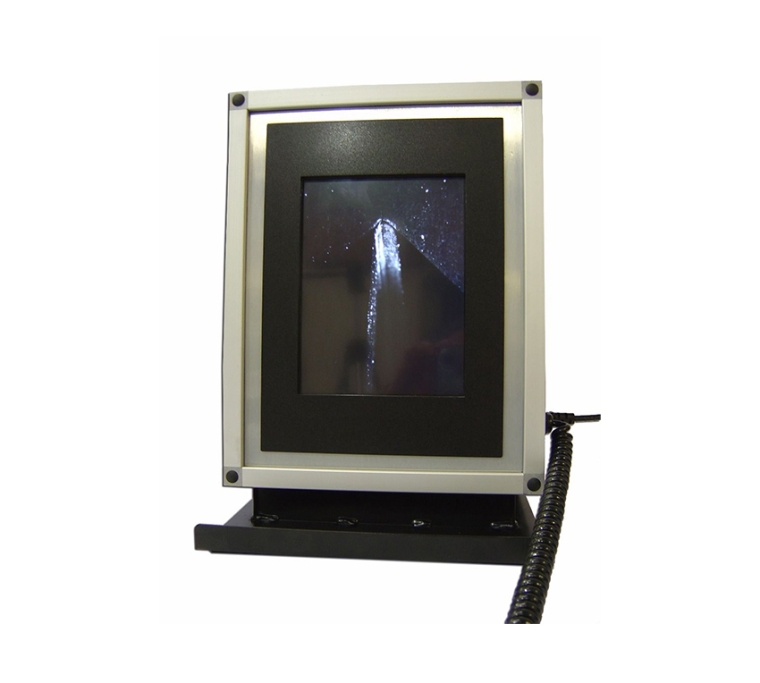

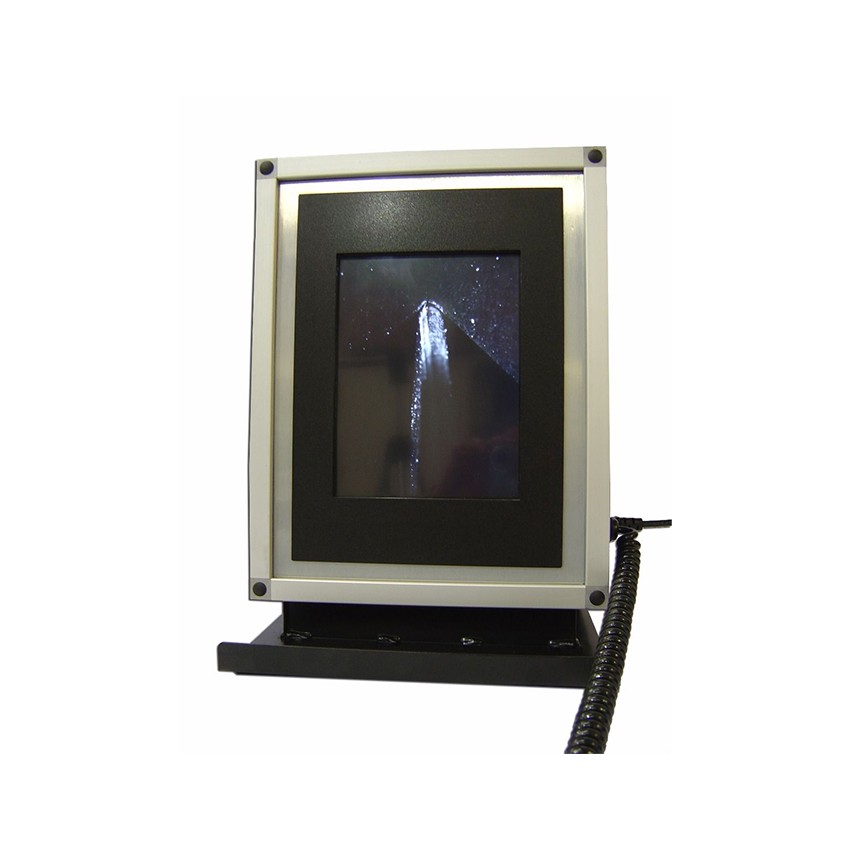

轮廓显示在一个 10.4 英寸高分辨率 TFT 显示器上，该显示器装在一个保护盒中，此外还集成了一个方便的存储托盘，用于不使用时放置手持模块。

该系统设计用于叶片制造和修复环境；然而，由于其轻便和便携性，该仪器也可以方便地用于机翼上的风扇叶片检查。

A523 叶片边缘轮廓检测系统的多功能性

A523 叶片边缘轮廓检测系统是整个航空航天工业的理想选择，专为检测涡轮边缘风扇而设计。

该仪器非常轻巧便携，为用户提供了更大的灵活性，让他们可以自由选择使用仪器的地点和方式。它还是一款低成本的光学仪器，因此是满足您的 QC 和 QA 检测要求的理想之选。

功能和优点

• 低成本光学仪器

• 重量轻且便于携带——因此可以以其他方式使用

• 放大倍数高达 20 倍

• 10 毫米视场

技术参数
